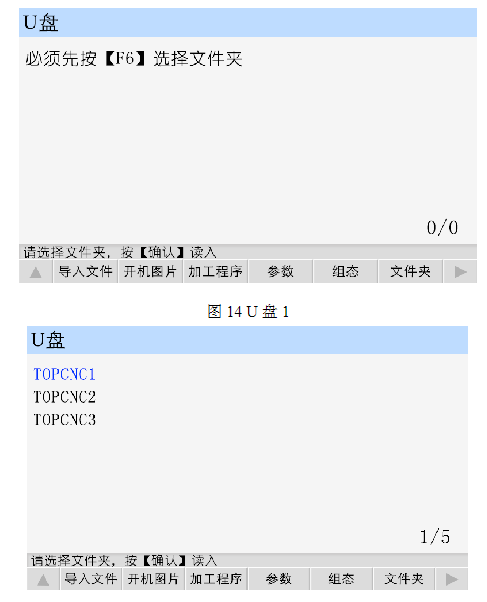

時代超群CM60D-5軸6軸的U盤插入及程序管理 控制器提供了1路插入U盤接口,U盤作為 PC 機上位機軟件和控制器的媒介，將在上位機軟件中設置的參數、工程、程序和開機圖片導入控制器中。將U盤插入控制器中，登錄用戶，按“U”盤，界面顯示如圖 14 所示。根據提示，按“F6”鍵，界面如圖 15 所示。通過上、下光標鍵選中文件 ，上、下頁鍵翻頁。選好文件，按“確認”鍵。然后再進行導入圖片、程序等操作。下面分別介紹如何導入文件。
1開機圖片 按“F2”鍵，打開U盤中的圖片，按光標鍵上下移動光標，選中開機圖片，再按“F1”鍵，等待一會兒，將圖片完全導入控制器。此圖片作為控制器上電后的開機界面。圖片要求:分辨率 800*480:24 位色，文件尾綴以.BMP 命名。 2 加工程序 按“F3”鍵，打開U盤中的程序，按光標鍵上下移動光標，選中程序，再按“F1”鍵，等待一會,將程序?qū)肟刂破�。此程序在程序管理�?001起始命名。作為自動執行運行的程序。7.3 參數 按“F4”鍵，打開 U盤中的設備參數，再按“F1”鍵，將設備參數加載到控制器中。設備參數為 IO設置和參數設置中的參數。 4 組態 按“F5”鍵，打開U盤中的組態，再按“F1”鍵，將組態功能導入控制器中。(不需要移動光標，按-下“F1”鍵，能將U盤中所有與組態功能相關的全部導入控制器中) 程序管理

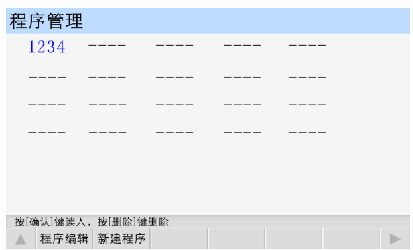

程序管理中存放著自動執行中運行的程序。按“程序”鍵，界面顯示如圖 16 所示8.1 文件列表 此列表顯示控制器保存的所有程序，按光標鍵移動光標，選中程序，進行程序的編輯、修改、讀入、刪除等操作�？刂葡到y(tǒng)最多可存 20 個程序文件。每個程序文件最多可存 999 個程序行。8.2 程序文件刪除 在程序管理界面，按光標鍵移動光標，選中文件，按“刪除”鍵，出現提示語“如果決定刪除文

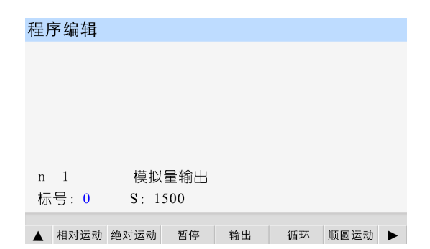

件，再按[刪除]鍵，慎用!”，再按一次“刪除”鍵，能將程序文件****刪除。 3 程序編輯 按“F1”鍵，讀入程序文件，可在此基礎上進行程序指令的編輯、刪除等操作。如圖 17 所示，為控制器默認程序。

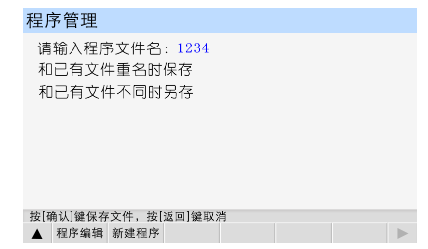

上頁:從當前程序行翻到上一程序行。 下頁:從當前程序行翻到下一程序行。長按“下頁”時，彈出窗口，輸入數字，按“確認”，快速跳到輸入的程序行。 拓展:查找更多的指令。 刪除:短按“刪除”鍵，刪除當前程序行光標所在的數據。長按“刪除”鍵，刪除當前的程序行。切換:用于回機械零選軸，選擇輸入、輸出狀態及工件計數方向。為了便于使用，本控制器采用漢字或英文命令選擇方式。通過屏幕下方的 F1-F6 及拓展按鍵選擇指令，按光標鍵移動光標，修改數據。修改完畢，按“下頁"鍵，換新的指令行，重復以上操作首到加工動作編寫完成。 4 新建程序 按“F2”鍵，新建程序文件，默認所有指令都是結束 5 保存程序 程序編輯完畢，按“返回”鍵，保存程序界面，如圖18所示:程序文件名:程序名可以由1至4位數的任意數字組成。 輸入文件名，按“確認”鍵保存文件，按“返回”鍵，取消保存
|
