時代超群CM60D-5軸6軸使用與產品簡介
1， 使用注意事項 使用本控制器前，請仔細閱讀本手冊后再進行相關的操作，如有疑問請與我司工作人員聯系。使用者需具備相關的專業知識和操作技能，確保使用安全 工作環境及防護 1.控制系統的工作溫度為 0-40℃,當超過此環境溫度時系統可能會出現工作不正常甚至死機等現家。 2.相對濕度應控制在 0-85% 3.在高溫、高壓、腐蝕性氣體等特殊環境下工作，必須采取特殊的防護措施。 4.防止灰塵、粉塵、金屬等雜物進入控制器。 5.應防護好控制器的液晶屏(易碎品)，使其遠離尖銳物品;防止空中的物品撞到液晶屏上;當屏幕有灰塵需要清潔時，應用柔軟的紙巾或棉布輕輕擦除。系統的操作 系統操作時需按壓相應的操作按鍵，在按壓按鍵時，需要食指或中指的指肚按壓。切記不能用指甲按壓按鍵，否則按鍵面膜損壞，影響使用。 初次進行操作的操作者，應在了解相應功能的正確使用方法后，方可進行相應的操作，對于不熟悉的功能或參數，嚴禁隨意操作或更改系統參數。 系統的檢修 當系統出現不正常的情況，需檢修相應的連接或插座連接處時，應先切斷系統電源。再進行必要的檢修。 未進行格操作的技或未得到本司授權的單位或者不能打開控制系統進行維修操作，否則后果自負。 系統保修說明 保修期:本產品自出廠之日起 12 個月內 保修范圍:在保修期內，任何按使用要求操作的情況下發生的故障 保修期內:保修范圍以外的故障為收費服務 保修期外:所有的故障均為收費服務 以下情況不在保修范圍內: 任何違反使用要求的人為故障或意外故障，尤其電壓接錯接反。 帶電插拔系統連接插座而造成的損壞 自然災害等原因?qū)е碌膿p壞， 未經許可，擅自拆卸、改裝、修理等行為造成的損壞。其他事項: 本說明書如有系統功能不符、不詳盡處，以系統軟件功能為準。 控制功能改變或完善升級，恕不另行通知。 第2章 產品型號 我司經過 10 余年來的發展，推出了CM60系列第二代產品

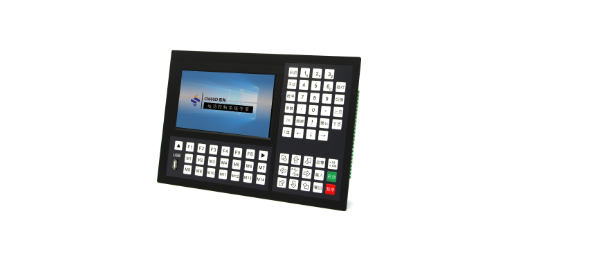

3產品簡介 微數控CM60D-60 運動控制器，為5軸或者6軸的運動控制系統，采用 ARM 和專門的運動控制芯片，外部和內部供電采用光耦隔離的方式，實現高性能穩定的控制能力，配備7寸彩色液晶顯示器，分辨率為 800*480，1-4軸為聯動軸，5-6軸為非聯動軸，一個模擬軸，帶一路標準手脈 MPG接口(此功能暫時沒有開通，后期升級)，為自動化應用、機械設備、科學實驗帶來了實實在在的解決方案。我們經過多年的用戶體驗和技術更新，目前控制器支持聯動和非聯動兩種運動模式，提供 20 個程序儲存，每個程序最多可編寫 999 行。靈活的運動控制，簡潔的功能架構，方便用戶使用。 >7英寸彩色液晶屏，分辨率 800*480，顯示面積85.9*154.1(mm) > 手動界面實時顯示輸入、輸出狀態 支持開機回機械零，支持手動回機械零，支持程序指令回機械零2> 支持 U 盤做媒介導入開機圖片、參數、程序文件和組態功能 >28 路輸入(其中包含4路出廠默認功能的輸入口)，18路輸出 >X，Y，Z，A軸(兩軸(含兩軸)以上)聯動運動，B、C軸為非聯動運動>1-4 ****脈沖頻率 300K，5-6 軸****脈沖頻率 100K 2開機首界面可設置 支持中文和英文選擇2 支持掉電記憶功能，斷電后坐標顯示和工件計數不會清零 鑫限位保護，支持硬限位和軟限位 程序指令支持多軸回機械零順序選擇 帶有1路 0-10V 主軸調速模擬量輸出接口2 支持外部輸入口控制輸出口狀態F
|
