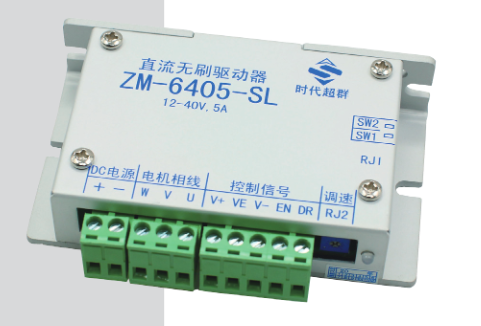

時代超群高性能直流無刷驅動器ZM-6405-SL

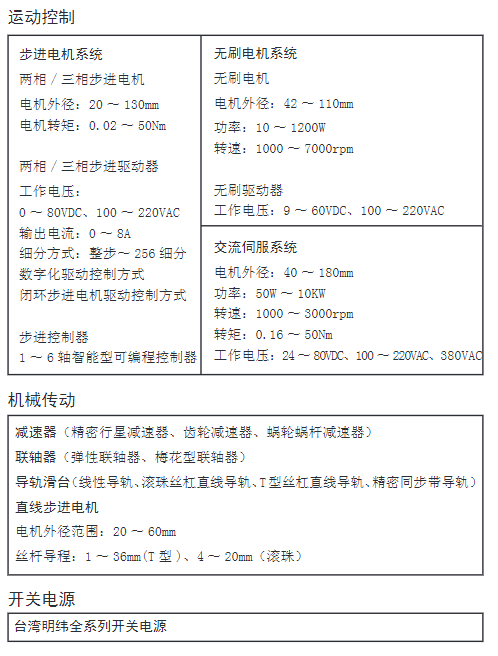

時代超群系列產品介紹

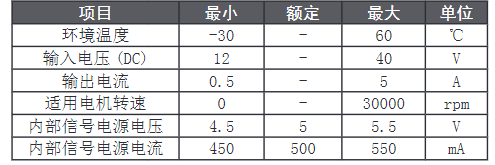

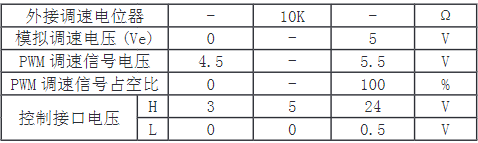

感謝您購買時代超群產品! ZM-6405-SL 是我公司基于**** BiCD 工藝集成電路開發的高性能直流無刷無霍爾控制器(驅動器)，具有體積小、可靠性高壽命長、易于使用等特點。 在使用本產品前，強烈建議您閱讀以下安全注意事項，并在充分理解手冊所有內容以后，再開始使用 安全注意事項 本產品屬于專業電器設備，應由專業技術人員進行安裝、調試操作和維護。不正確的使用將導致觸電、火災、爆炸等危險:·本產品為直流電源供電，請確認電源正負極正確后通電。·無刷電機的相線和霍爾線必須與驅動器完全接對※才能通電，否則可能因大電流導致驅動器燒毀。 請勿帶電插拔連接線纜，且通電中不允許有線纜短路，否則將導致產品損壞。 電機運行中如需改變方向，必須先減速致電機停止后，再換方向。驅動器非密封，請勿在內部混入鏍絲、金屬屑等導電性異物或腐蝕性異物，儲存和使用時請注意防潮防塵 驅動器為功率設備，盡量保持工作環境的散熱通風。 產品特點 高集成度高可靠性無刷直流(BLDC)電機控制器 三相全橋，PWM 斬波方式 純硬件設計，高速度，高抗干擾能力 低發熱，大功率 主要功能 ·工作電壓 DC12-40V ·堵轉 3s自動保護 輸出限流 5A 支持內置電位器、外接電位器、模擬電壓和 PWM 調速 ·帶有使能(EN)，方向(DR)功能 具有自定義緩啟動時間(0.2-30S 調節)功能，避免電流過沖有效保護電機 工作條件

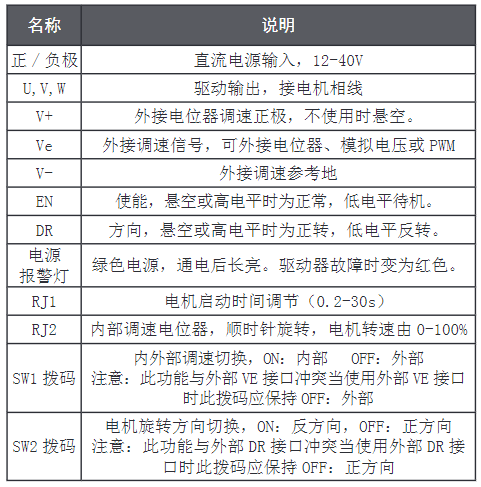

接線定義

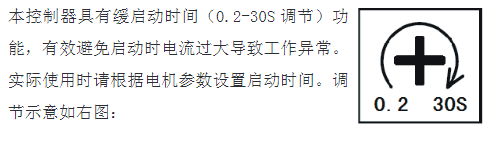

緩啟動說明

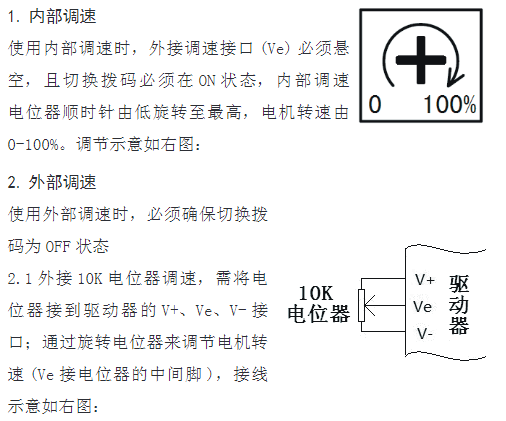

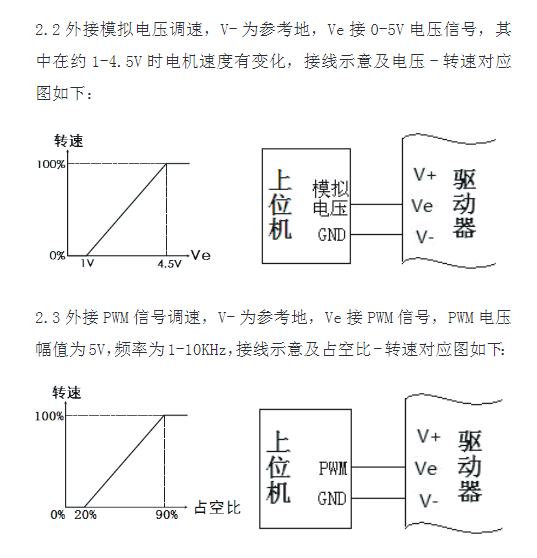

調速方式示意
方向及使能控制 當使用外部方向控制時，必須確保驅動器側面的“方向”撥碼 為 OFF 1.使用外接開關控制使能和方向 1.1 使能控制 當使能信號與 v-短接或低電平時驅動器待機，電機停止轉動:當使能信號懸空或高電平時驅動器工作，電機恢復轉動。 1.2方向控制DR 輸入高電平或懸空，電機正向轉動;DR 輸入低電平，電機反向轉動。注意!必須在電機低速或停止狀態下才能改變 DR狀態，否則將可能損壞控制器與電機。 外接使能和方向開關示意圖如下:
2.使用上位機控制使能和方向 2.1 使能控制 EN為低電平，驅動器待機，電機停止轉動;EN為高低電平，驅動器工作，電機恢復轉動。 2.2 方向控制 DR 為低電平，電機反向轉動; DR 為高電平，電機恢復正向轉動。 注意，必須電機在停止狀態下才能改變 DR 狀態上位機控制使能和方向接線示意圖如下:

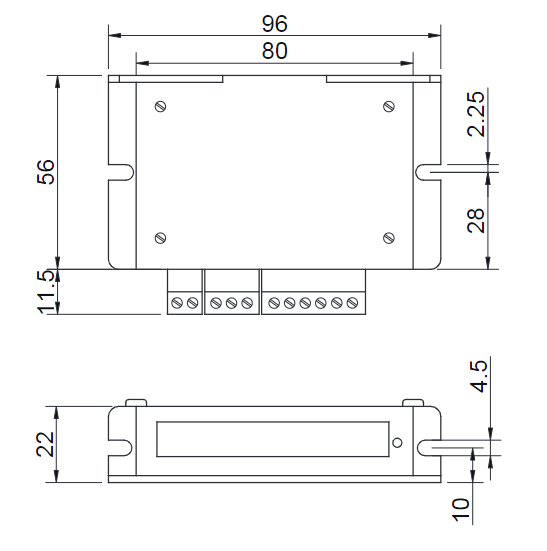

保護恢復 本控制具有多重保護功能，在保護功能起作用后可采取正確方法解除保護 1.欠壓保護，驅動器供電電壓低于 13v 時驅動器進入保護狀態,解除此保護請先斷電，將電源電壓調高至 18V后再通電。2.堵轉保護，當電機堵轉達到6秒后驅動器會關斷輸出并進入保護狀態，此時應盡快將使能置低或關閉電源，待電機堵轉問題解決后再重新通電。 3.霍爾錯誤保護，驅動器檢測到霍爾錯誤后會關斷輸出并進入保護狀態，此時應盡快將使能置低或關閉電源，排除霍爾錯誤后再重新通電。 注意，為避免勿保護情況發生，在不需要電機轉動時，請將使能置低或將調速降至最小(電位器擰至****、模擬電壓降至 0V，PWM 降至 0%) 外形尺寸
常見問題解答 1.問:初次使用該控制器，如何能盡快上手?答:正確接好電源線、電機相線、霍爾線后，保證電機空載且其它接口懸空，使用內部調速，緩慢加速。電機正確轉動后，再依次測試使能、方向、外接調速等功能。如對本產品不熟，初次使用應做好測試后，再安裝到實際場合使用。 2.問:電源接反有何影響? 答:會立即燒毀驅動器。 3.問:上位控制信號電壓****是多少V?答:調速信號****電壓為5+0.2V，使能和方向控制接口****電壓為 24+2V，超過此電壓會導致驅動器燒毀。 4.問:驅動器長時間工作后外殼比較熱，正常嗎?答:正常，在常溫下，長時間工作外殼達到90度不會對性能有影響。 5.問:電源指示燈亮，但電機不轉且抖動，是什么原因? 答:可能是相線與霍爾線有錯誤，請按照電機說明書正確接線后重新通電測試。 6.問:用此控制器，能否將我的電機轉速調到 6000?答:無刷電機的****轉速是電機本身的參數，控制器能將電機控制在0至****速。 7.問:我手上已經有電機，購買此驅動器后如何接線答:必須先確定手上電機的相線和霍爾線定義后才能接線，如不確定，需向電機廠家詢問。不正確的接線會導致驅動器損壞。 8.問:想在此驅動器上加些功能或做新產品開發，是否可以? 答:可以，請聯系我公司。
|
