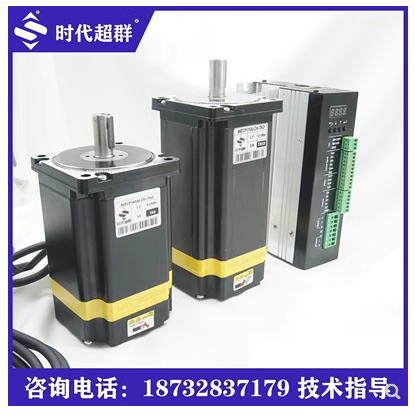

ZDM-3HE2280AJ新一代DSP數字式步進閉環驅動器，采用先進的矢量型閉環控制技術，****克服傳統開環步進電機丟步的問題并且顯著提高步進電機的高速性能、降低電機的發熱程度和減小電機的振動，進一步的提升設備的工作速度和精度，降低設備的能耗。此外，在電機出現連續過載時，驅動器會輸出報警信號，具有與交流服系統同樣的可靠性。適配的電機安裝尺寸與傳統的86110、130系列步進電機完全兼容，傳統開環步進驅動方案可以做到無縫升級，相對于交流伺服系統具有極高的成本優勢。

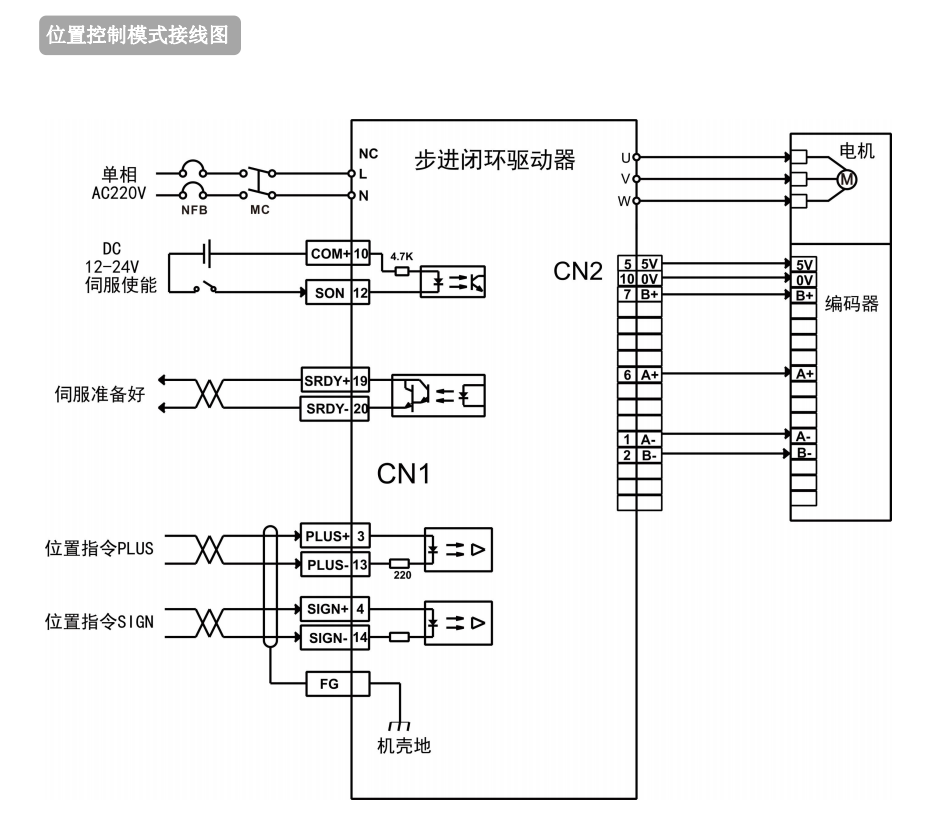

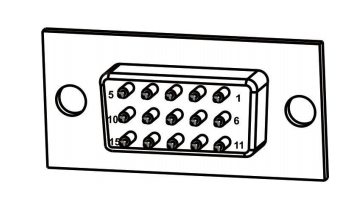

CN2 編碼器信號端子與電機編碼器連接圖。 接編碼器的端子使用 3 排 DB15 插座，外形與針腳分布為：

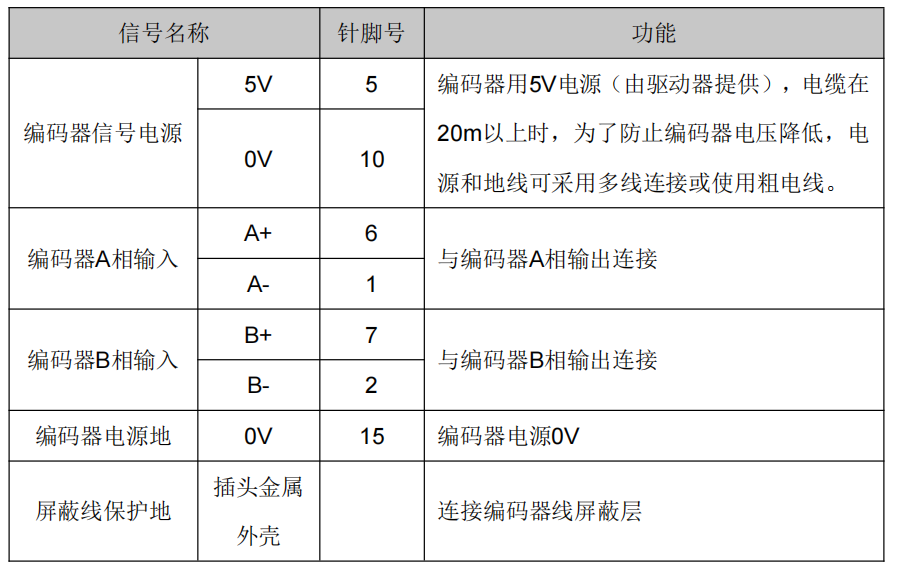

CN2插頭焊針l CN2 端子信號說明

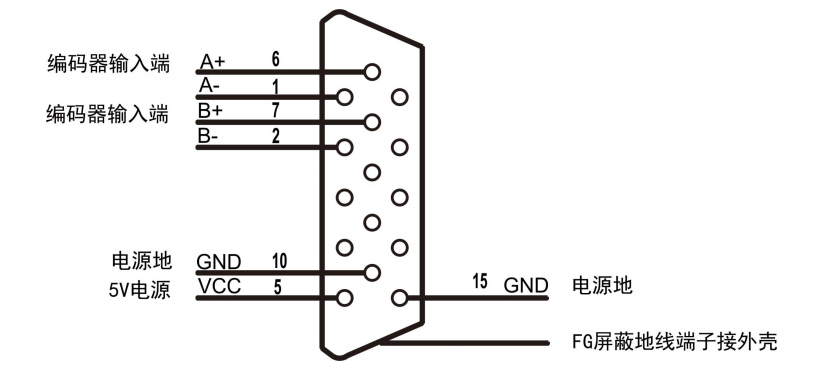

步進閉環編碼器定義：
