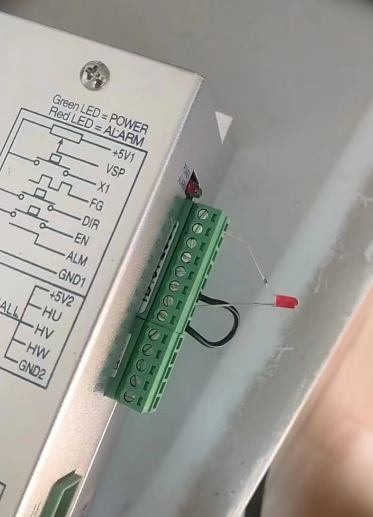

無刷驅動器6630A報警剎車功能怎么使用 報警功能： 我們可以看下這款驅動器的控制端接線接口
+5V控制信號電源正(內置電源輸出) VSP（有的驅動器的是VE）改變 VSP 端電壓來實現 0~****的轉速調節，范圍 0~5V。(當驅動器發生保護時，故障排除后，VSP 端電壓為0時，即可解除保護) FG電機速度脈沖輸出，可通過測量此信號的頻率，再換算成電機的實際轉速 ALM報警輸出，正常工作時 ALM 輸出高電平 5V，當有故障時 ALM 輸出低電平 OV GND控制信號電源地 那如果我們使用報警功能，有兩個通過端子接線的方式實現這個功能。 (1)ER跟V-間可以接個小的紅綠燈，工作時燈常亮，報警燈滅 (2)ER和V+之間接，工作時燈滅，報警時燈常亮 注意：這里的ER就是ALM 剎車功能： 這里的剎車功能和電機底部加剎車的原理使用不一樣哦！ 通過驅動器端子接線實現剎車功能是通電的情況下，電機底部加剎車是斷電剎車 那我們看下驅動器的剎車端子，BK（X1）這個端子和我們的控制端口V-進行短接，可以實現驅動器通電的情況下，讓電機停止轉動。 時代超群 |
