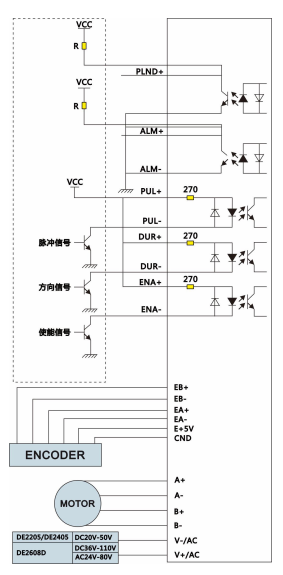

時代超群HBS57A-DV驅動器接線說明

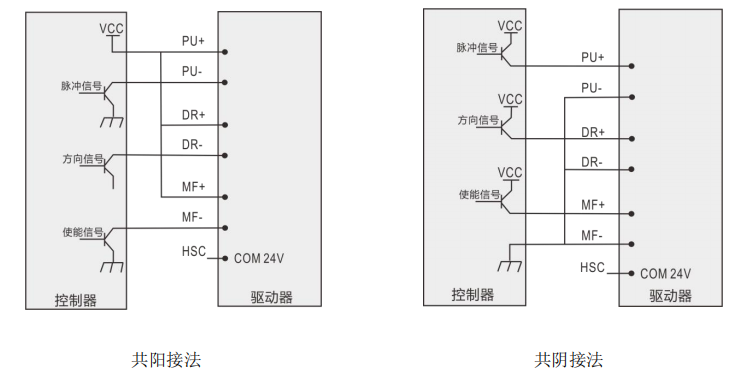

5V信號接口

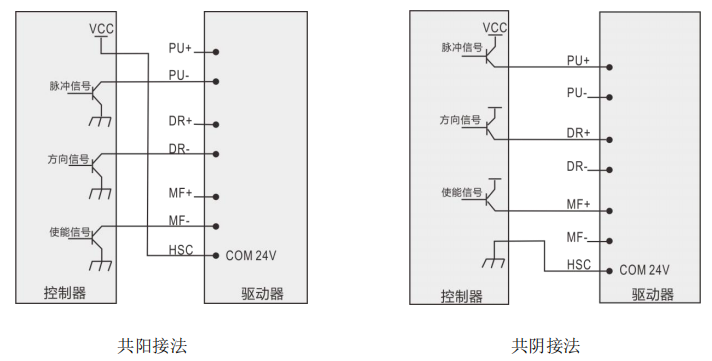

24V信號接口
使用注意事項: 1、輸入電壓不能超過 DC50V; 2、輸入控制信號電平為+5V 范圍,高于+5V 時需切換到 24 伏接法; 3、輸入脈沖信號沿有效可以修改設置; 4、驅動器溫度超過 80 度時驅動器停止工作,出現過熱報警,直到驅動器溫度降到 50 度時,驅動器需要重新 上電才能恢復工作,出現過熱保護請加裝散熱器; 5、電機動力線相序必須按照端子定義接線,否則不能正常運行; 6、電機動力端子,電源電纜必須接觸良好,須用接線線插保證接觸良好,避免接觸不良而導致端子打火產生 高壓大電流,燒毀驅動器。
|
