時代超群HBS57A-DV驅動器接口說明 驅動器有五個控制端子，分別為 CN1,CN2,CN3，CN4，CN5。其中，CN1 為控制信號端口，CN2 包括到位信 號輸出和報警信號端口，CN3 為編碼器信號端口，CN4 包括電源和電機線接口，CN5 是 485 通信接口。 有一個撥碼開關，可用于設置脈沖方向口高低濾波，485 匹配電阻，方向，細分，脈沖模式以及運行模式。 描述如下： SW1：485 匹配電阻，撥到 OFF 將匹配電阻短路，表示不接。 SW2：脈沖口濾波，撥到 OFF 不對輸入信號進行濾波，****支持 200kpps 頻率輸入。撥到 ON 對輸入信號進行濾 波，****支持 100kpps 頻率輸入。 SW3：方向口濾波，撥到 OFF 不對輸入信號進行濾波，****支持 200kpps 頻率輸入。撥到 ON 對輸入信號進行濾 波，****支持 100kpps 頻率輸入。 SW4：方向撥碼，默認撥到 OFF 是 CCW，撥到 ON 是 CW。

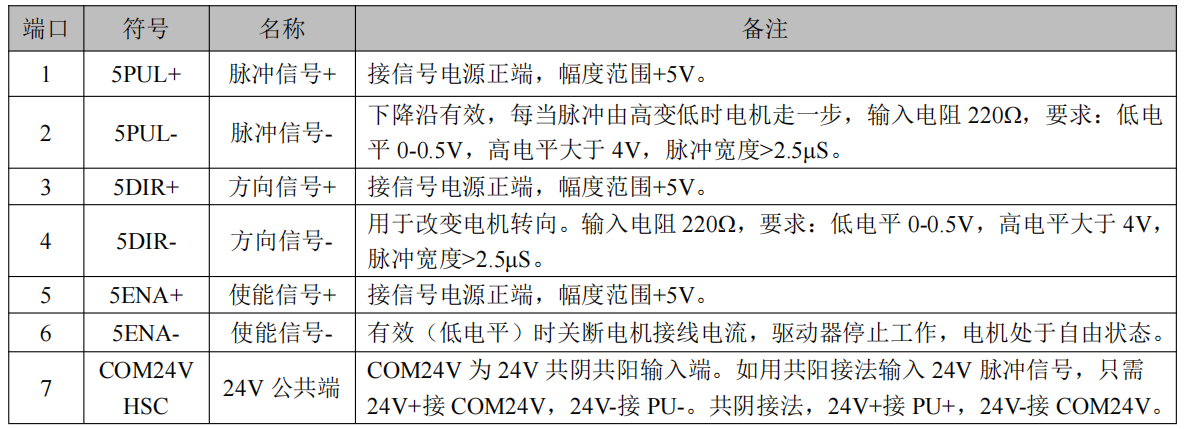

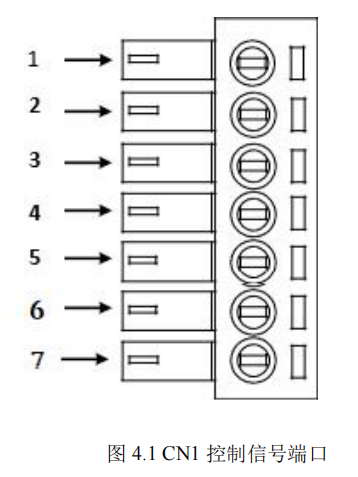

SW9：撥到 OFF 脈沖+方向，撥到 ON 雙脈沖。 SW10：撥到 OFF 外部脈沖模式，撥到 ON 內部模式。 CN1 控制信號輸入端口

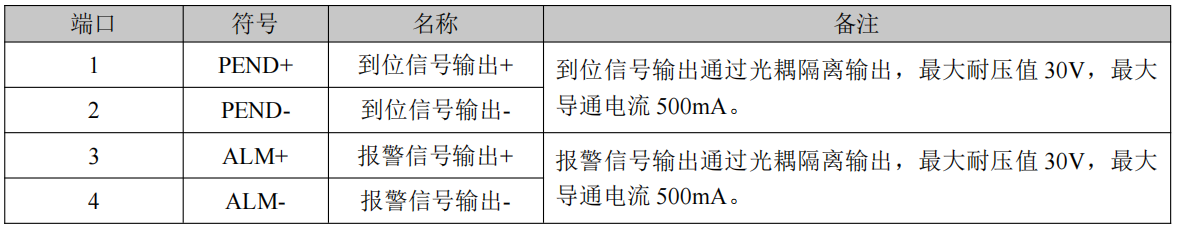

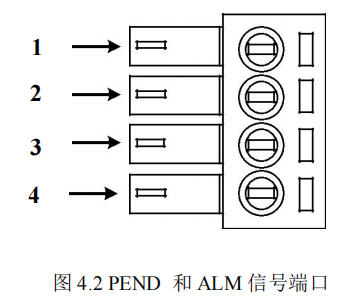

CN2 信號端口

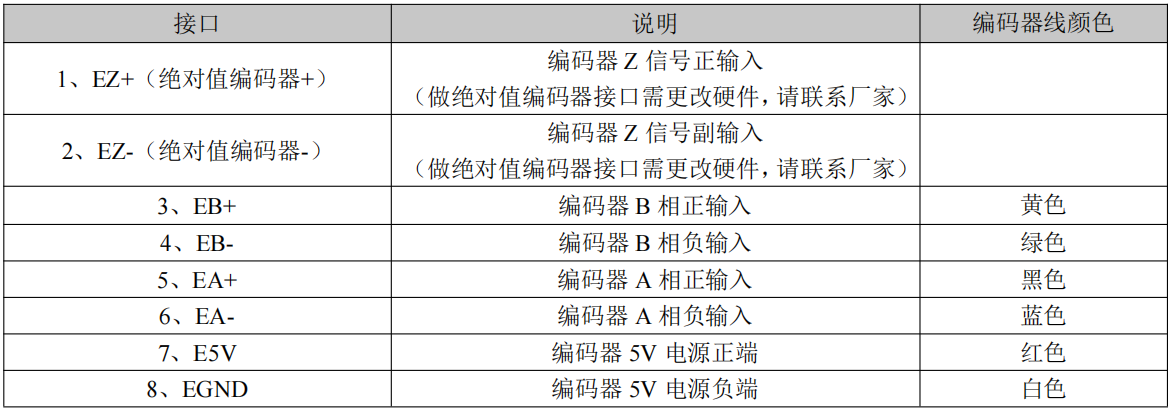

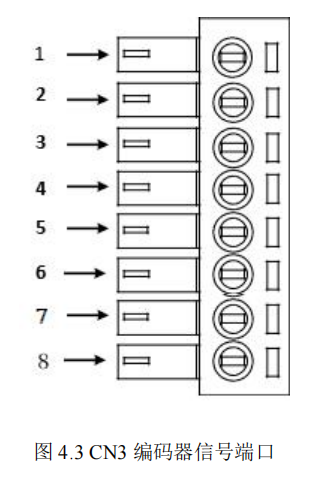

CN3 編碼器反饋信號輸入端口
CN4 接口電源、電機線端口

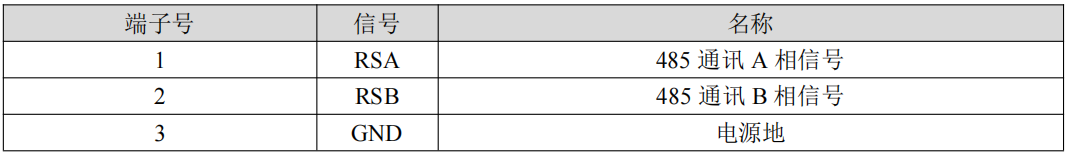

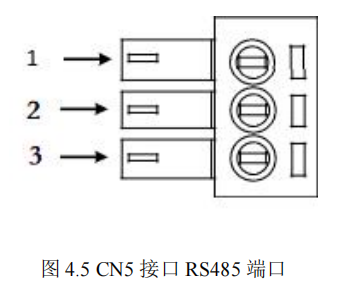

CN5 RS485 端子定義
調試時與電腦連接接線示意圖
注意： 1、驅動器與PC 機、文本顯示器或STU 伺服調試器連接的電纜必須為專用電纜（視用戶情況隨機附送）使用前 請確認，以免發生損壞。 2、驅動器與 PC 機連接時必須保證供給驅動器的電源為隔離電源，若不能確定，請用隔離變壓器將 PC 隔離起來， 以免損壞 PC 機。
|
