時代超群無刷驅動器ZM-6630A報警輸出端口如何使用

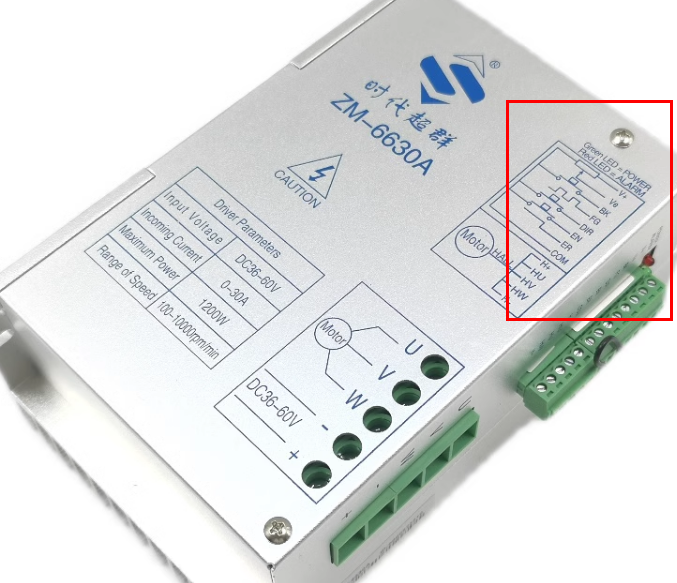

報警輸出端口我們要找到驅動器的控制端口 上圖：我們可以看到，VE V+V_這三個端子是控制速度的端口 BK是驅動器的剎車端口，默認接V—和BK，起到一個剎車的作用，需要我們注意的是通電剎車，不是斷電剎車 FG速度輸出端口，一般用于外接轉速表，顯示我們的電機實時轉速 DIR方向端口，默認和Ｖ＿短接，實現電機的反向轉動 ER報警輸出端口，這里我們需要用一個報警顯示燈，外接到這個端子的位置，如下圖所示：

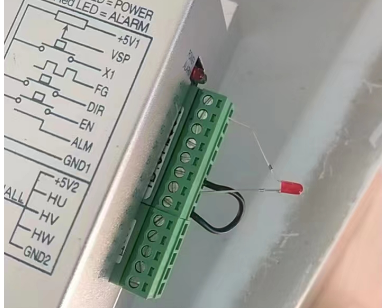

類似于這樣的一個小燈，一般是兩種接線方式： （1）ER跟V-間可以接個小的紅綠燈，工作時燈常亮，報警燈滅 （2）也可以ER和V+之間接，工作時燈滅，報警時燈常亮 EN使能接口，默認我們的驅動器是EN和Ｖ＿短接好的，如果不接或者沒有接好，驅動器上端的顯示燈亮紅燈。
