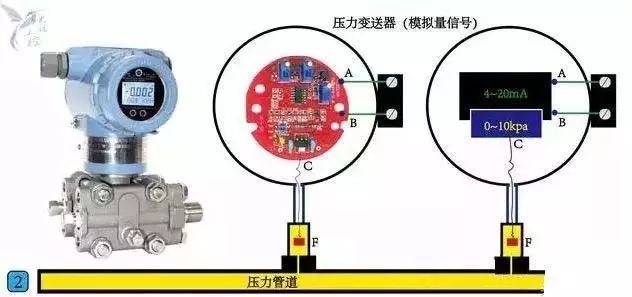

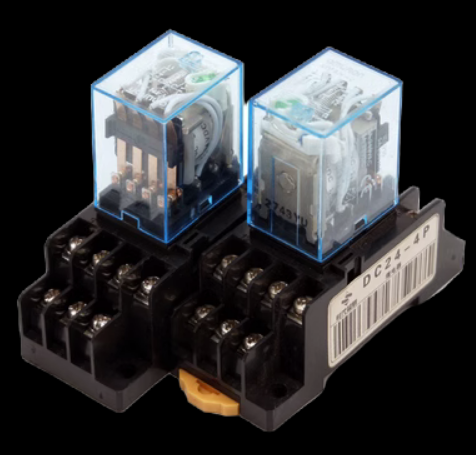

開關量和模擬量是電力系統中,接觸最多的概念,不論是學習PLC,還是學習繼電保護,都涉及到這兩種輸入輸出方式。什么是開關量?什么是模擬量?看完這篇文章,你就會清楚的明白這個概念。 (1)概念 1)開關量 開關量為通斷信號,無源信號,電阻測試法為電阻0或無窮大;主要指開入量和開出量,是指一個裝置所帶的輔助觸點,譬如電機的溫控器所帶的繼電器的輔助觸點(電機超溫后變位)、閥門凸輪開關所帶的輔助觸點(閥門開關后變位),接觸器所帶的輔助觸點(接觸器動作后變位)、熱繼電器(熱繼電器動作后變位),這些點一般都傳給PLC,電源一般是由PLC或綜保裝置提供的,自己本身不帶電源,所以叫無源開關量接點,也叫PLC的開關量。 也可以是有源信號,專業叫法是階躍信號,就是0或1,可以理解成脈沖量,多個開關量可以組成數字量。 2)模擬量 模擬量是指一些連續變化的物理量,如電壓、電流、壓力、速度、流量等信號量,模擬信號是幅度隨時間連續變化的信號,通常電壓信號為0~10V,電流信號為4~20mA,可以用PLC的模擬量模塊進行數據采集,其經過抽樣和量化后可以轉換為數字量。 3)數字量 通常所說的數字量是“0”和“1”組成的信號類型,通常是經過編碼后的有規律的信號。對于開關量來說,觸點閉合可以認為是“1”,觸點斷開是“0”,作為數字量采集信號。模擬量可以設置臨界值量化,小于臨界值為“0”,大于等于臨界值為“1”。 (2)開關量、模擬量和數字量的區別 1)數字量定義為:在時間和數值上都是斷續變化的離散信號。 模擬量定義為:在時間和數值上都是連續變化的信號。 2)開關量:反映的是狀態信號(如開關開、合)。 模擬量:反映的是電量測量數值(如電流、電壓)。
|
