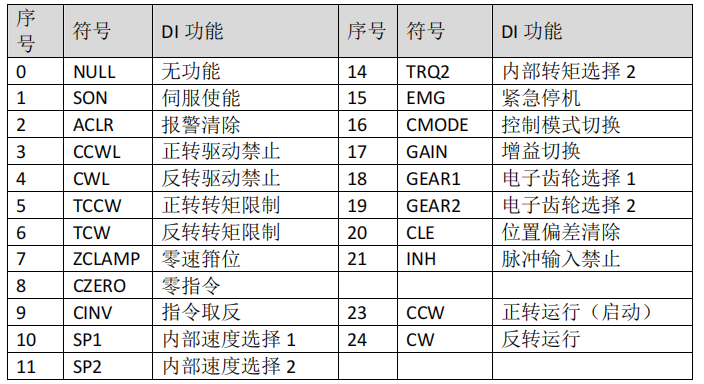

DI 功能一覽表

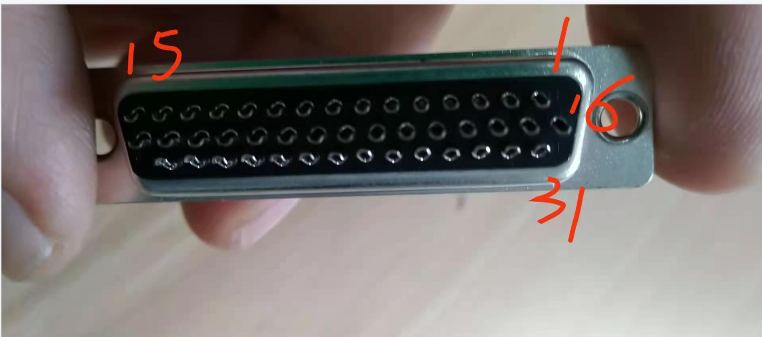

DB44頭信號線

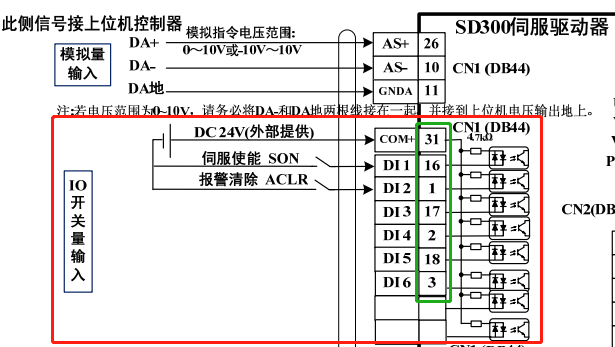

輸入信號接線參考圖：

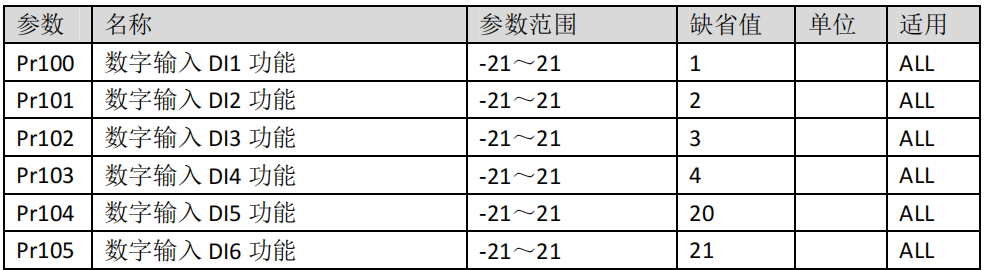

設置輸入信號功能參數
如果只是簡單控制電機啟停，對于驅動器的控制模式是沒有任何要求的，由輸入信號線接線圖，我們可以在DB44信號線 31號引腳外接24V直流電源正極，輸入信號引腳16號、1號、17號、2號、18號、3號 任意引腳焊接一根線，電源負極和信號線之間外接一個開關 ，驅動器參數設置這塊只需定義一下輸入信號功能，即PR101-105任意參數 信號功能設置為使能，即參數設置為1，通過控制信號線和電源負極的通斷實現外部控制電機啟停。

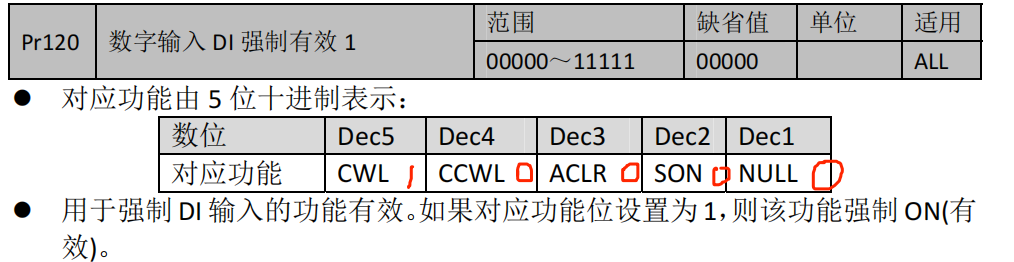

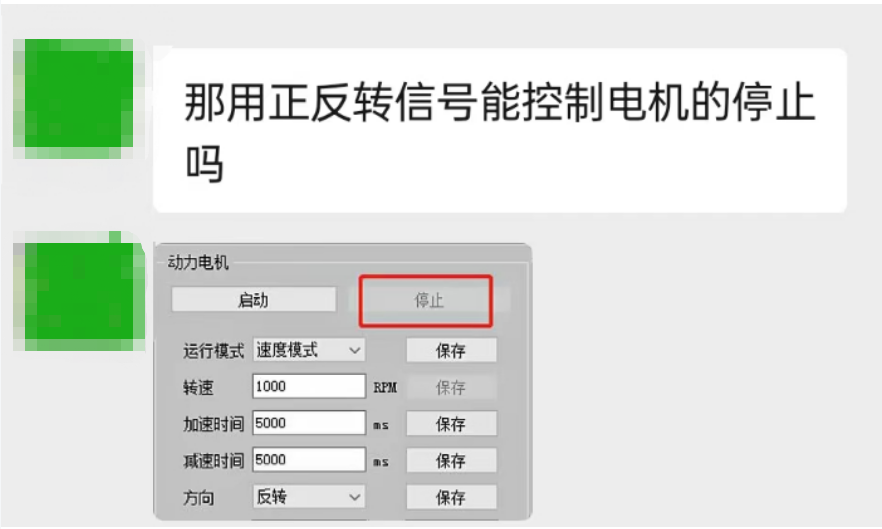

用戶的使用需求都是千奇百怪的，這個時候我們基于用戶的使用情況及驅動器本身的特點盡量去滿足要求，同時也是為我們同類型的產品應用上提供了新的思路。 客戶用的是自己的上位機軟件，軟件只顯示簡單的啟動和停止功能，信號線定義正反轉功能，可以達到電機通電電機正轉，信號線斷開，電機減速停止。簡單參數設置為： 任意輸入信號引腳如:DI3-引腳號17 功能定義：強制有效pr120=1

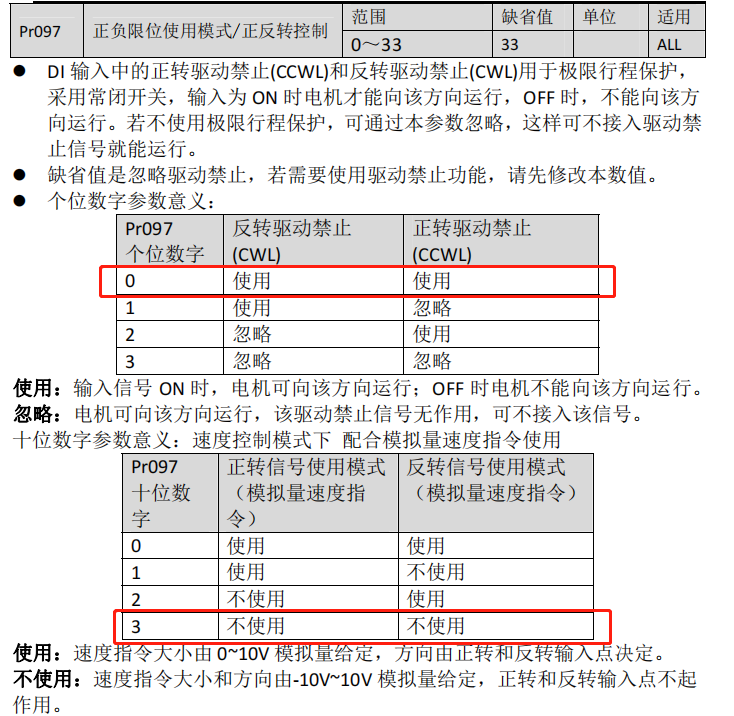

pr97=3（忽略驅動器正反轉禁止）

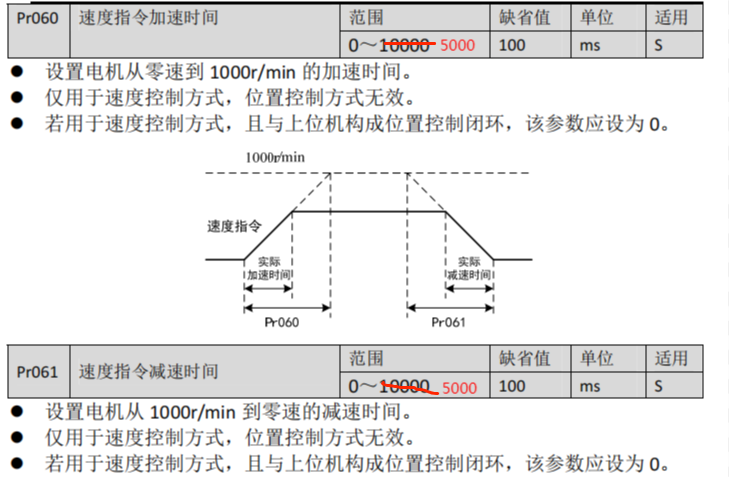

pr98=1（強制使能） 31腳接24v，:DI3與0v導通按pr060加速時間正轉，:DI3與0v斷開按pr061減速時間減速停止 注：速度模式加減速時間****就到5000
|
