所有支持模擬量控制的伺服電機大家都可以借鑒此方法，優點是只用10V電源，電位器，檔位開關就可以控制電機恒定轉速，控制正反轉以及停止，省去了很多配件

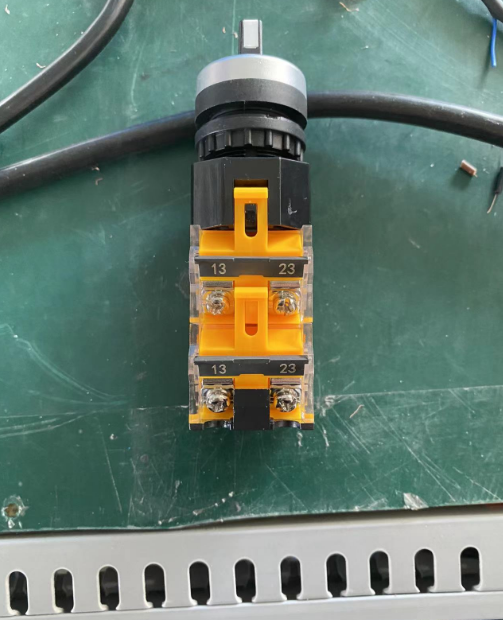

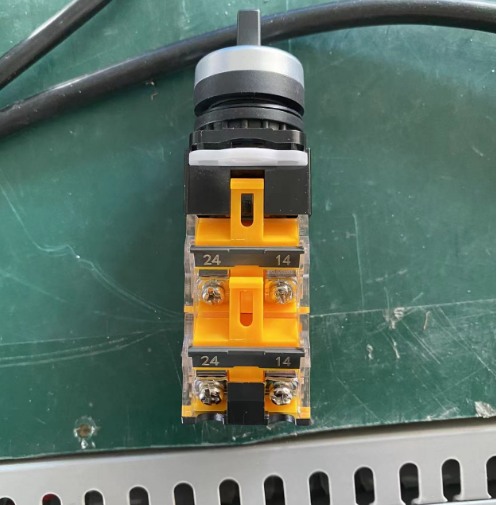

設置方法，以SD80AEA07530-SC3-AP為例，第一步，按照以下圖片示意接線三擋開關，上層13 23 下層13 23 另一面 上層24 14 下層24 14

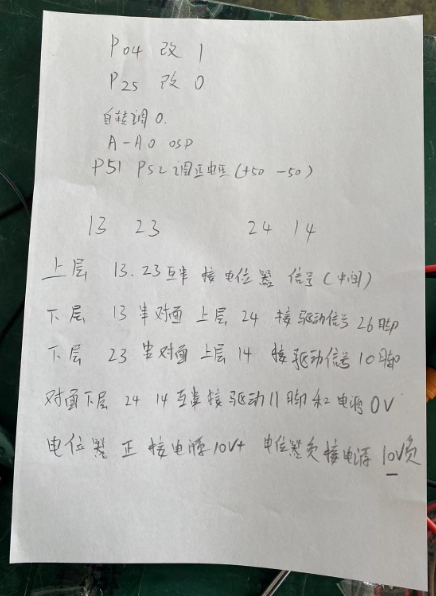

對照如圖接線后，驅動P004模式改為1（速度模式） P025改為0（模擬量速度）P075設置需要****轉速（默認3000轉）設置好之后，如果電機出現默認自轉，此時可以設置一下驅動模擬量死區屏蔽如P051改為+30 P052改為-30 此時即可顯示正常
|
