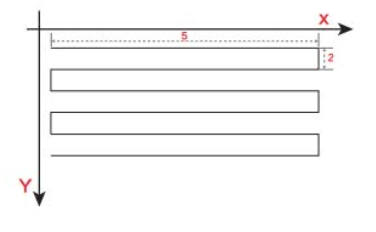

小編今天來給大家講述一下CM系列控制器示教模式操作說明。作為一款很常用的步進電機控制器，人們拿到手后常常困惑其是怎樣編程的。 1 ： 進入示教模式： 在“手動操作”界面下按“示教”鍵。 2： 示教按鍵介紹： ①“指令”可以選擇“快速運動” “****運動” “相對運動” “順圓 IJ” “逆圓 IJ” 五條指令。 ②“連續”可以切換為“點動” ③“中點”可以保存需要運動的圓弧上第二個點。 ④“終點”可以保存需要運動的圓弧上第三個點。 ⑤“保存”可以進入保存程序。 3： 示教編程方式： ①通過“指令選擇”來選擇需要的指令； ②按“X+” “X-” “Y+” “Y-” “Z+” “Z-” “C+” “C-” 尋找需 要坐標點； ③按“下頁”進入到下一條； ④通過“指令選擇”來選擇好需要的指令； ⑤按“X+” “X-” “Y+” “Y-” “Z+” “Z-” “C+” “C-” 尋找需 要坐標點； ⑥按“保存” ， 輸入新程序文件名 1 1 1 1 ， 按“確認”提示“保 存成功” 。 4： 指令編程說明： ①“快速運動” “相對運動”走的是增量； ②“****運動”走****坐標； ③“順圓 IJ” “逆圓 IJ” 走相對坐標； 5： 舉例： “順圓 IJ” 指令用“指令選擇”按鍵選好后， 第一個圓弧的就選擇好了 （ 0, 0） ， 然后“X+”走 2， “Y+” 走到 2， 作為圓弧的第二個點按“圓弧中點” 記憶（2,2） ， 然后“X+” 走 4， “Y-” 走到 0， 作為第三個點按“確認”記憶（4,0） ， 這樣他會算出 I=2； J=0; 以上的程序會加工出一個圓心在（2,0） ， 半徑=2， 的一個半圓。 比如CM40L-10控制器編程要求，同步帶龍門架做一套噴涂設備， 噴出如下圖：

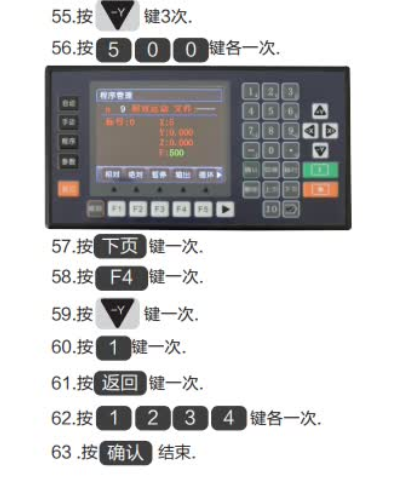

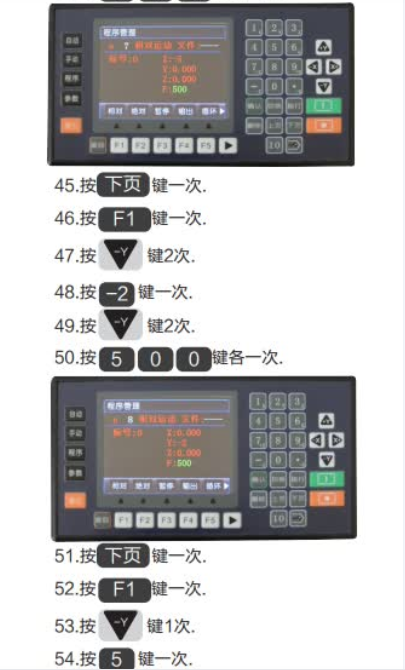

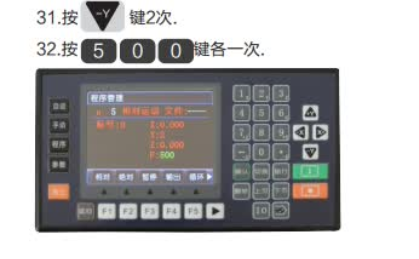

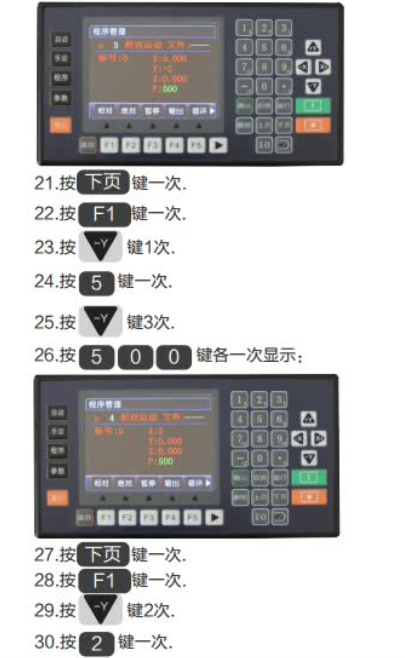

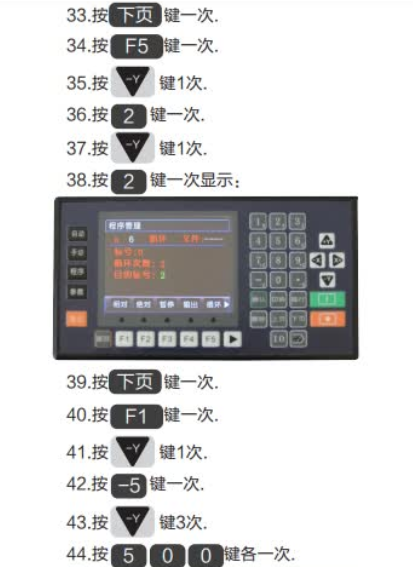

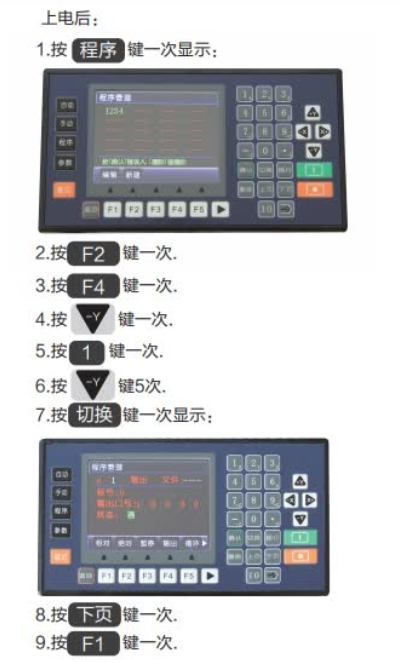

編程如下：
|
