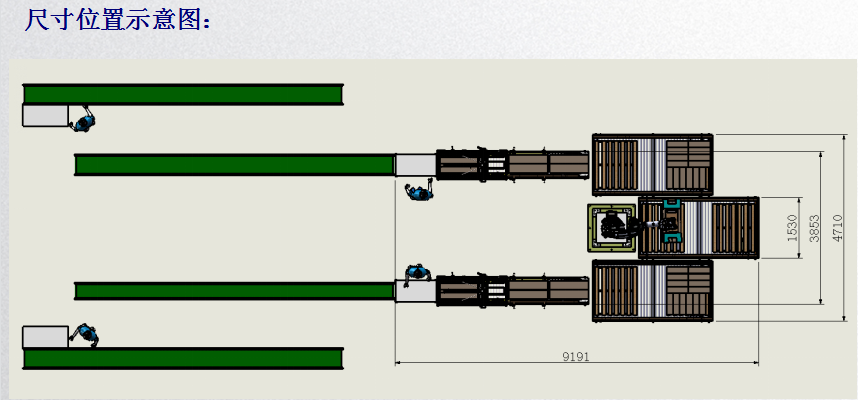

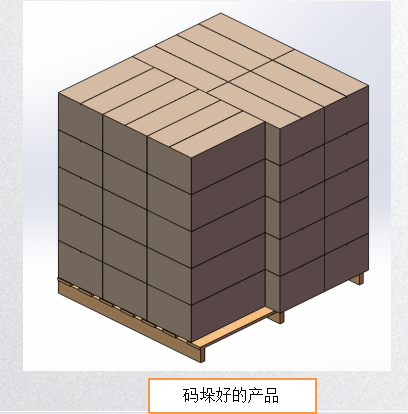

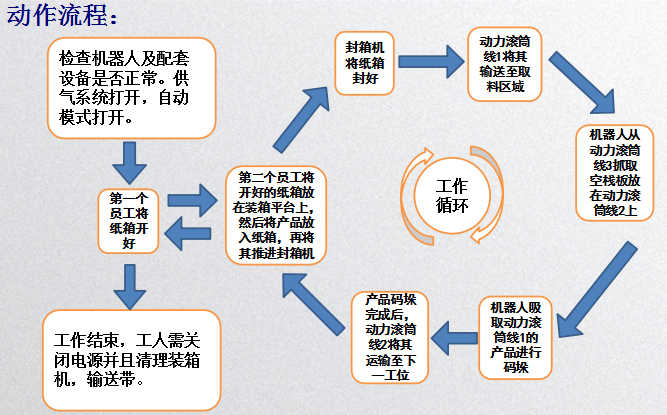

在客戶提供客戶提供的紙箱尺寸中，右圖的尺寸是設備可以兼容的，但是封箱機對紙箱的材質和工藝是有一定要求的，紙箱過軟或過硬，以及紙箱的壓痕很淺是不行的，請悉知。 備注：每更換一款紙箱，封箱機、碼垛機器人要進行相應的調試。 調試時間： 封箱機：約5分鐘 碼垛機器人：若對應的紙箱碼垛程序編好，直接用U盤上傳至機器人約2分鐘，若需要編寫程序約120分鐘。 以上調試時間為我公司技術員根據經驗所得，不完全準確，具體調試時間根據個人的熟練程度。 一、設計目標與要求： 1.設計目標：此專機設計實現了機器人自動碼垛、自動封箱、自動放入空棧板、同時一臺機器人能碼垛兩條產線的產品，解決半自動作業造成的操作繁瑣，效率低，勞動強度大等問題。實現了連續、高效、高質量的自動化功能。 2. 設計要求：本設備通過機器人自動碼垛、自動封箱、自動放入空棧板、同時一臺機器人能碼垛兩條產線的產品，實現了整個產線自動化。 3. 機器產能為：待定 4. 設備暫定外形尺寸：L9191*W4710*H2000mm 二、設備設計技術規格： 1、使用條件：電源AC220V~15A，氣源氣壓0.55-0.7Mpa

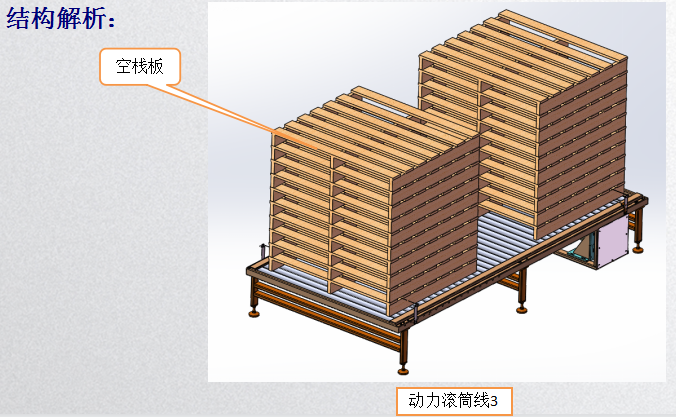

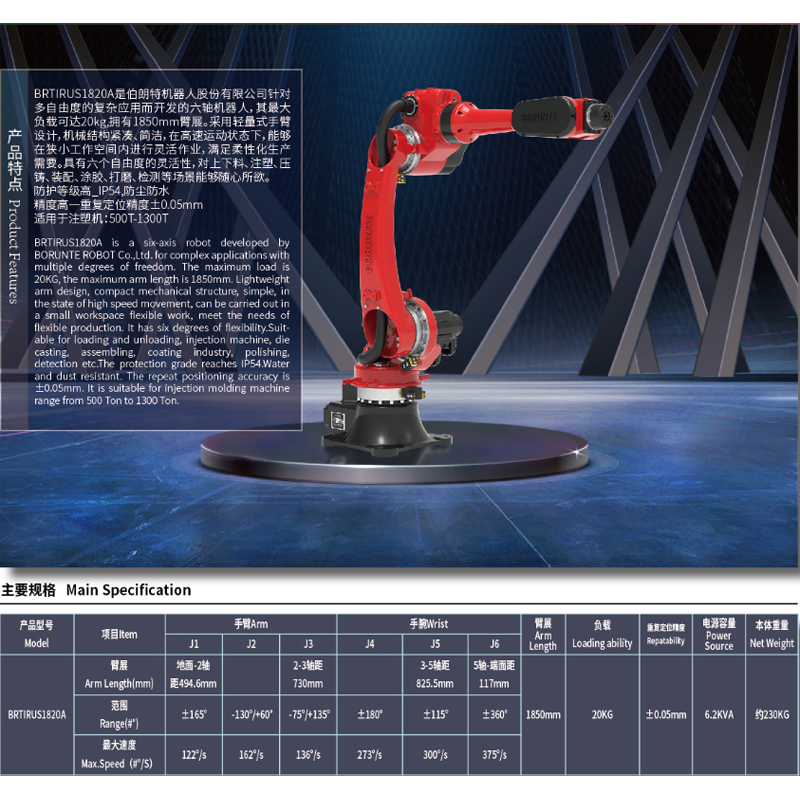

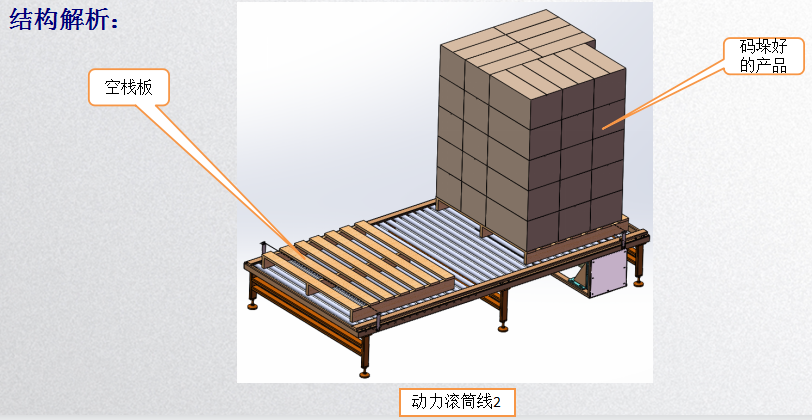

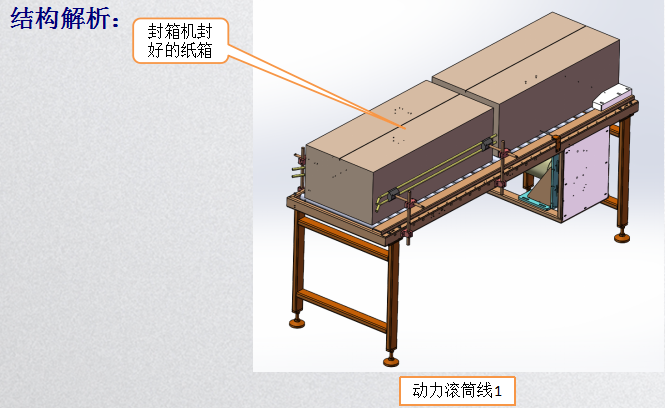

2、設備各部件使用材料定義說明： 2.1氣動組件：氣缸及配件使用臺灣亞德客產品，正常使用壽命可達1-3年的時間； 2.2供電部分：由斷路器、開關電源等組成，形成短路保護和穩定的DC輸出； 主控部分：由信捷PLC和驅動器組成，有利于日后的維護和固件升級； 報警部分：采用三色燈聲光裝置，起到醒目效果，可根據生產要求具體設計； 監控部分：采用****品牌系列傳感器進行各工作位置自動檢測； 操作部分：采用臺灣威倫觸摸屏操作面板控制方便操作維護使用； 2.3機構部分：零件材料為鋼材或合金鋁制作，零件外觀電鍍或陽極防銹處理； 2.4機架采用國標型材制作，鋼鈑金烤漆，亞克力透明材料制作外罩。 2.5.該方案包含設備： 1. 六軸機器人一臺，機器人安裝座一套，治具一套，棧板定位架1套，動力滾筒線5套，封箱機2臺，裝箱平臺2套。
產品介紹
