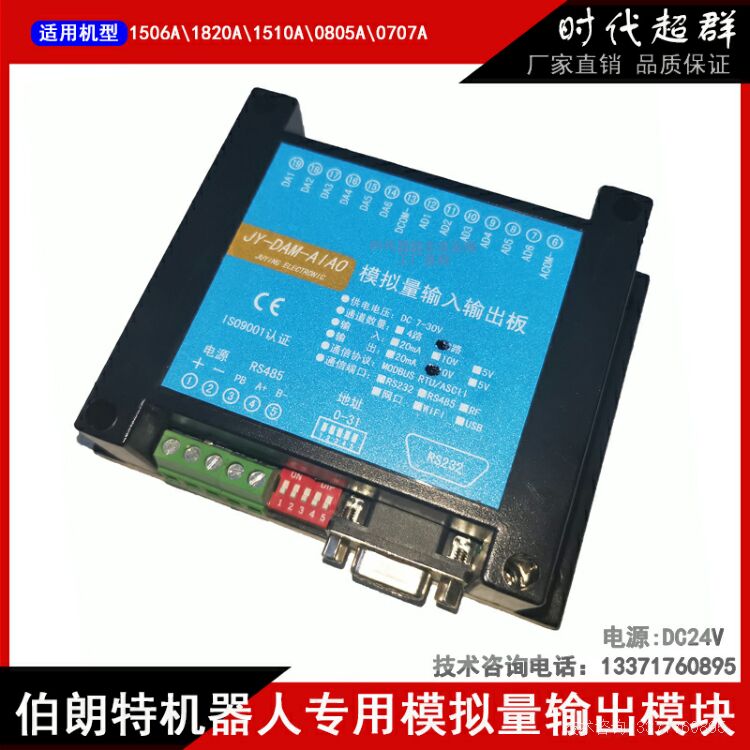

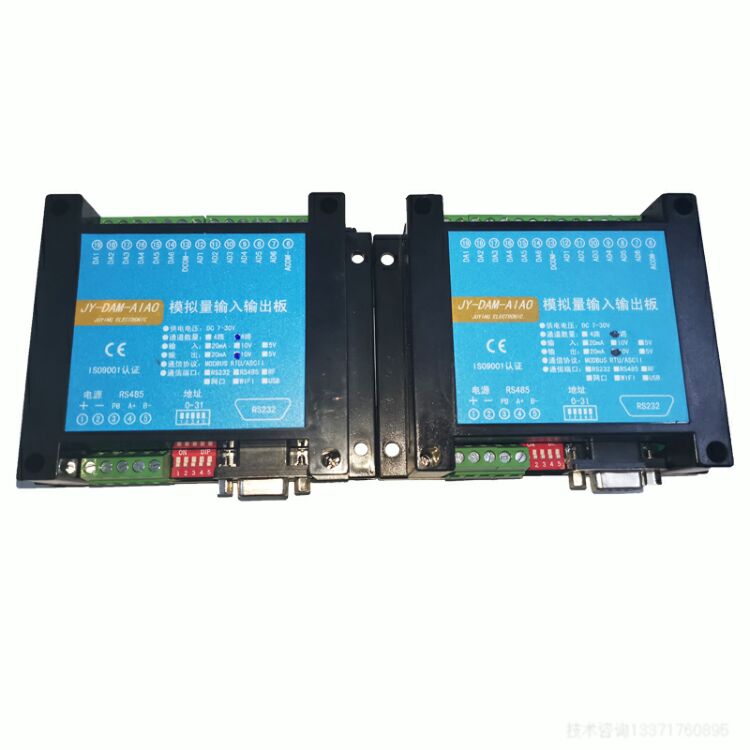

一、產品特點
l DC7-30V 寬壓供電；
l RS485 通訊隔離，輸入光耦隔離；
l 通訊接口支持 RS232、RS485；
l 支持標準 modbus 協議；
二、產品功能
l 6 路模擬量輸出，10 位 DA；
l 6 路模擬量輸入通道，12 為 AD；
l 支持 5 位尋址地址；
l 支持波特率：2400,4800,9600,19200,38400。
硬件參數
模擬量輸入（AI）
6路4-20ma/0-10V/0-5V
采樣電阻
150歐
模擬量輸出（AO）
6路4-20ma/0-10V/0-5V
輸出電流
每通道20ma
電源指示
1路紅色 LED 指示
尺寸
115mm×95mm×41mm（長、寬、高）
安裝方式

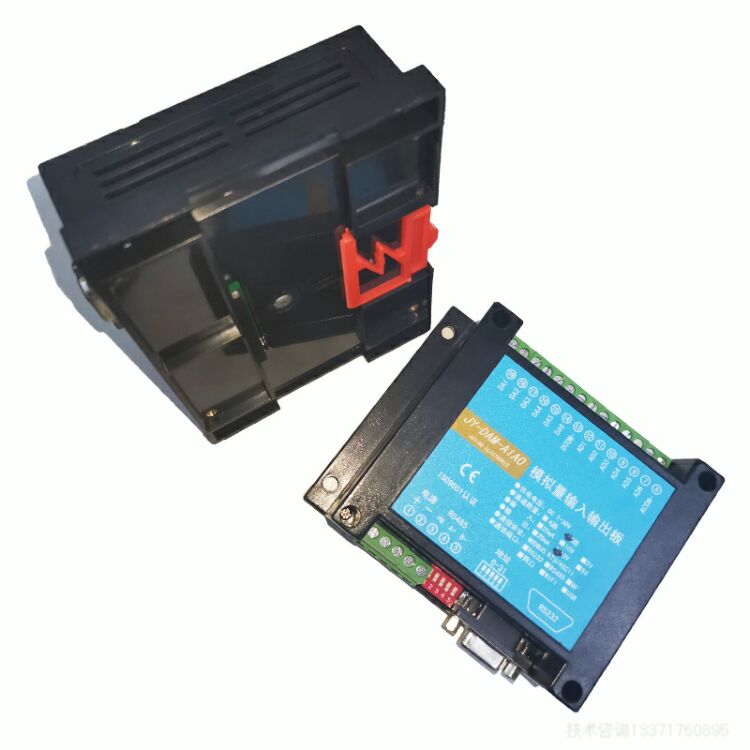

35mm 導軌安裝或四角螺絲（φ4.6mm）固定
供電及功耗
電源電壓
DC7-30V
電源電流
≥200ma
功耗
12V 供電0.5W
通訊接口
通訊接口
分類
RS232 DB9母頭
RS232+USB DB9母頭+B 型 USB 接口（復用）
RS232+隔離 RS485 DB9母頭+隔離485（復用）隔離電壓1500V
RS232+網口 DB9母頭+RJ45（復用）
RS232+WIFI DB9母頭+WIFI（復用）
RS232+網口+WIFI DB9母頭+RJ45+WIFI（復用）
電腦自帶的串口一般是 RS232，需要配 232-485 轉換器（工業環境建議使用有源帶隔離
的轉換器），轉換后 RS485 為 A、B 兩線，A 接板上 A 端子，B 接板上 B 端子，485 屏蔽
可以接 GND。若設備比較多建議采用雙絞屏蔽線，采用鏈型網絡結構。
七、輸入輸出接線
1、模擬量輸出接線 、模擬量輸出接線
DCOM-為輸出負極，DA 為信號正極
設置輸出值與實際值之間的關系是：輸出值=實際值*100，如設置輸出 4ma，寫
寫入 400。
2、模擬量輸入接線 、模擬量輸入接線
下圖中的電源部分為傳感器供電，AD1-AD6 接傳感器信號正，ACOM-為傳感器信號負。
設備采集到的 AI 數據與實際輸入值之間的關系：
實際值=返回值*0.001

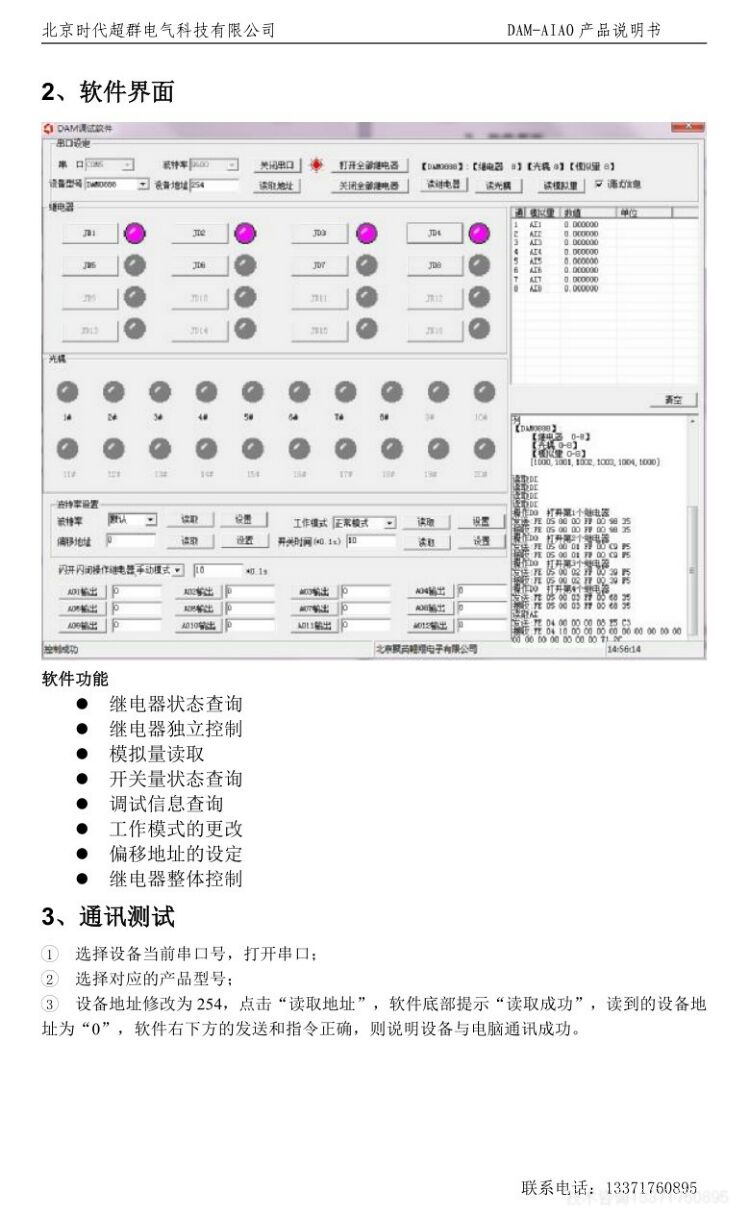

開發資料說明
1、通訊協議說明 、通訊協議說明
本產品支持標準 modbus 指令，有關詳細的指令生成與解析方式，可根據本文中的寄存
器表結合參考《MODBUS 協議中文版》 即可。
2 、Modbus 寄存器說明 寄存器說明
本控制卡主要為模擬輸入寄存器和光耦輸入寄存器，主要支持以下指令碼：2、4
指令碼 含義
2 讀光耦輸入狀態
4 讀模擬輸入 AD 值
寄存器說明：
寄存器名稱 寄存器地址 說明
模擬量輸入
輸入 1 模擬量輸入
4 號指令
3x0001 第一路輸入
輸入 2 3x0002 第二路輸入
北京時代超群電氣科技有限公司 DAM-AIAO 產品說明書
聯系電話：13371760895
輸入 3 3x0003 第三路輸入
輸入 4 3x0004 第四路輸入
輸入 5 3x0005 第五路輸入
輸入 6 3x0006 第六路輸入
模擬量輸出
輸出 1 模擬量輸出
3 號指令
4x0001 第一路輸出
輸出 2 4x0002 第二路輸出
輸出 3 4x0003 第三路輸出
輸出 4 4x0004 第四路輸出
輸出 5 4x0005 第五路輸出
輸出 6 4x0006 第六路輸出
配置參數
通信波特率 保持寄存器 4x1001 見下表波特率數值對應表，默認為 0，
支持 0-5，該寄存器同時決定 RS232 和
RS485 的通信波特率
備用 4x1002 備用，用戶不可寫入任何值。
偏移地址 4x1003 設備地址=偏移地址+撥碼開關地址
工作模式 4x1004 用戶可以使用，存儲用戶數據
延遲時間 4x1005 用戶可以使用，存儲用戶數據
|
