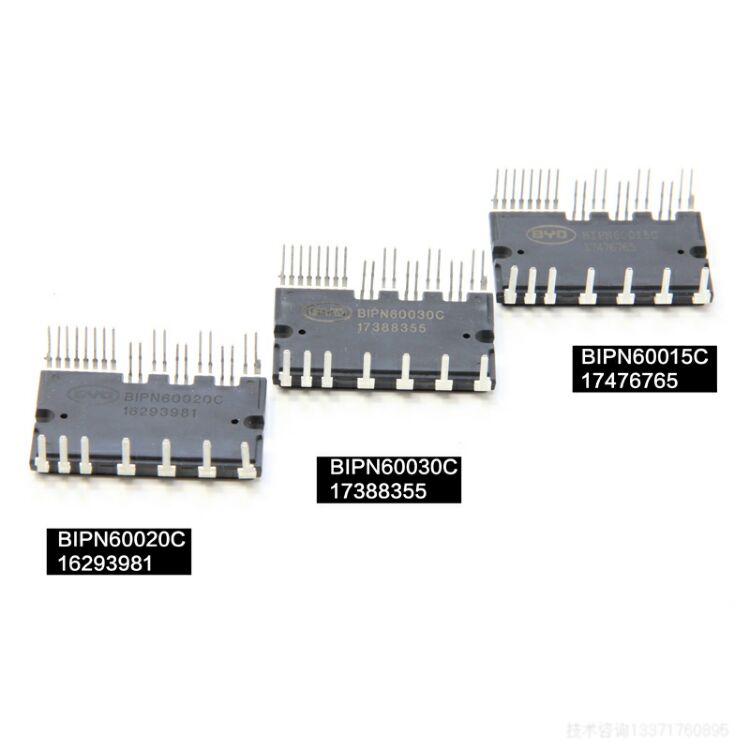

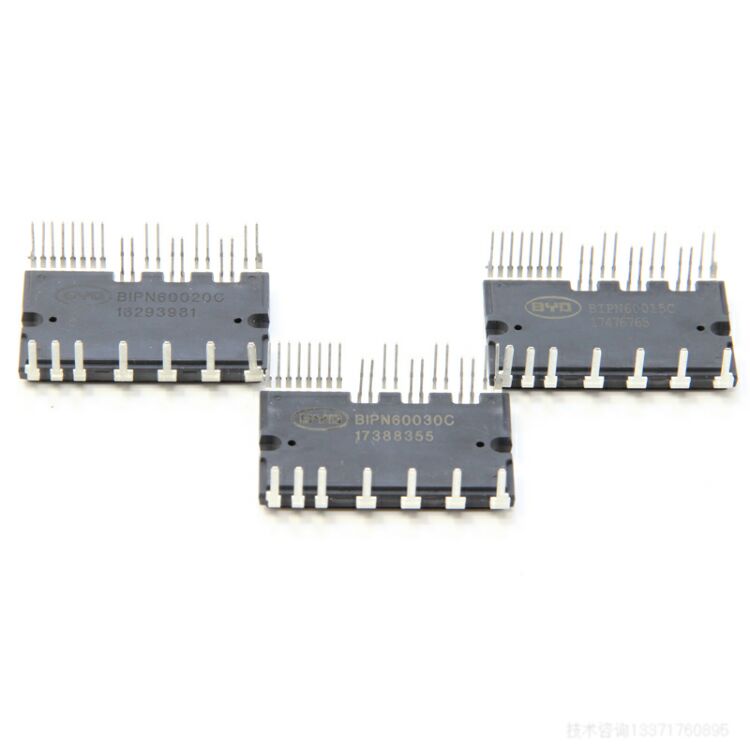

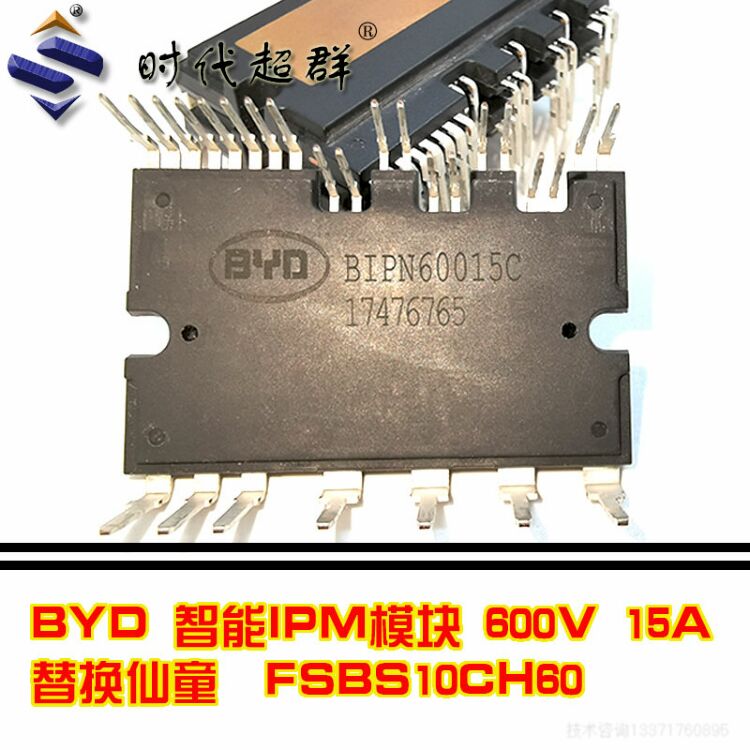

概述
BIPN60015C是比亞迪公司設計開發的智能功率模塊（IPM-Intelligent Power Module）。該產品具有封裝小、抗干擾能力強等優點；實現了與絕緣柵雙極型晶體管（IGBT）的****匹配。內部集成了欠壓閉鎖電路、過流保護電路和驅動電路，進一步提高了系統的可靠性。內置的高壓集成電路（HVIC）提供了無需光耦隔離的驅動功能。由于采用了分立的負端子，可獨立監測逆變器的每一相電流。該產品適用于結構緊湊、性能高效的交流電機驅動器，如小功率變頻器、變頻空調等領域
應用領域
空調、洗衣機等變頻家電
小功率變頻器
伺服控制系統
小功率交流電機傳動系統使用的三相逆變器
產品特性

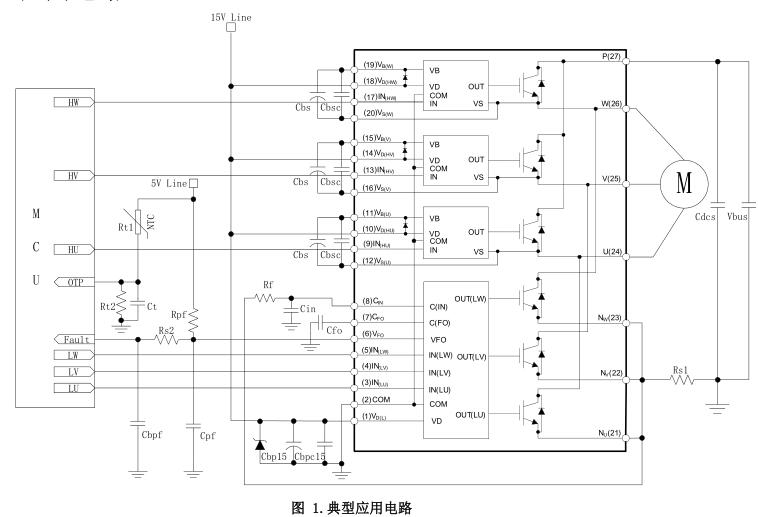

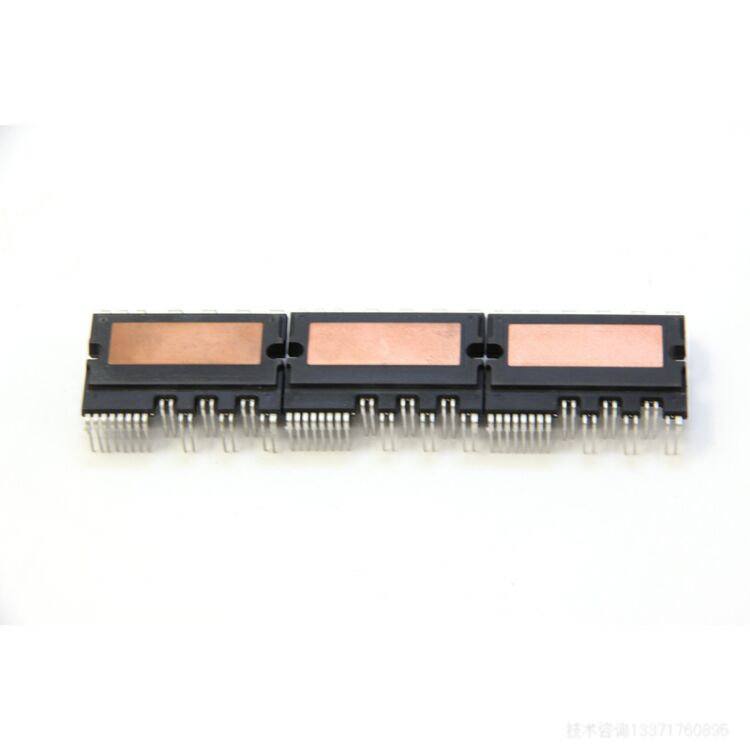

采用陶瓷覆銅板（DBC），低熱阻設計
600V、15A三相IGBT逆變器，內置門極驅動和功
率器件保護用控制IC
分立的三相直流負端，可獨立檢測相電流
內置高壓集成電路(HVIC)和自舉二極管，可采
用單電源驅動
絕緣等級為2500Vrms/min
引腳描述
引腳號 引腳名 描述
1 V D(L) 低端IGBT驅動IC供電
2 COM 電源（公共）地
3 IN (LU) 低端U相的信號輸入
4 IN (LV) 低端V相的信號輸入
5 IN (LW) 低端W相的信號輸入
6 V FO 故障輸出
7 C FO 設置故障輸出持續時間的電容連接端
8 C IN 短路電流檢測輸入端
9 IN (HU) 高端U相的信號輸入
10 V D(HU) 高端U相IGBT驅動IC供電
11 V B(U) 高端U相IGBT驅動輔助供電正電源端
12 V S(U) 高端U相IGBT驅動輔助供電負電源端
13 IN (HV) 高端V相的信號輸入
14 V D(HV) 高端V相IGBT驅動IC供電
15 V B(V) 高端V相IGBT驅動輔助供電正電源端
16 V S(V) 高端V相IGBT驅動輔助供電負電源端
17 IN (HW) 高端W相的信號輸入
18 V D(HW) 高端W相IGBT驅動IC供電
19 V B(W) 高端W相IGBT驅動輔助供電正電源端
20 V S(W) 高端W相IGBT驅動輔助供電負電源端 21 N U U相的直流負端
22 N V V相的直流負端
23 N W W相的直流負端
24 U U相輸出
25 V V相輸出
26 W W相輸出
27 P 直流正端
|
