一.設備概述： 1.1.客戶需求：客戶需要用機器代替人手取出模仁及埋入鑲件模仁，從而達到節省人力，提高生產效率。

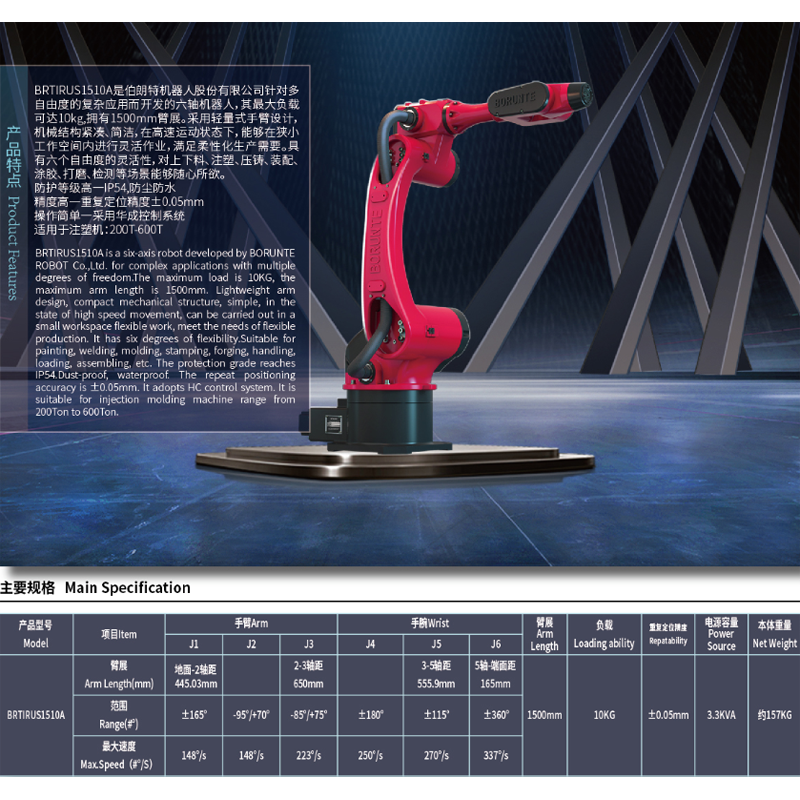

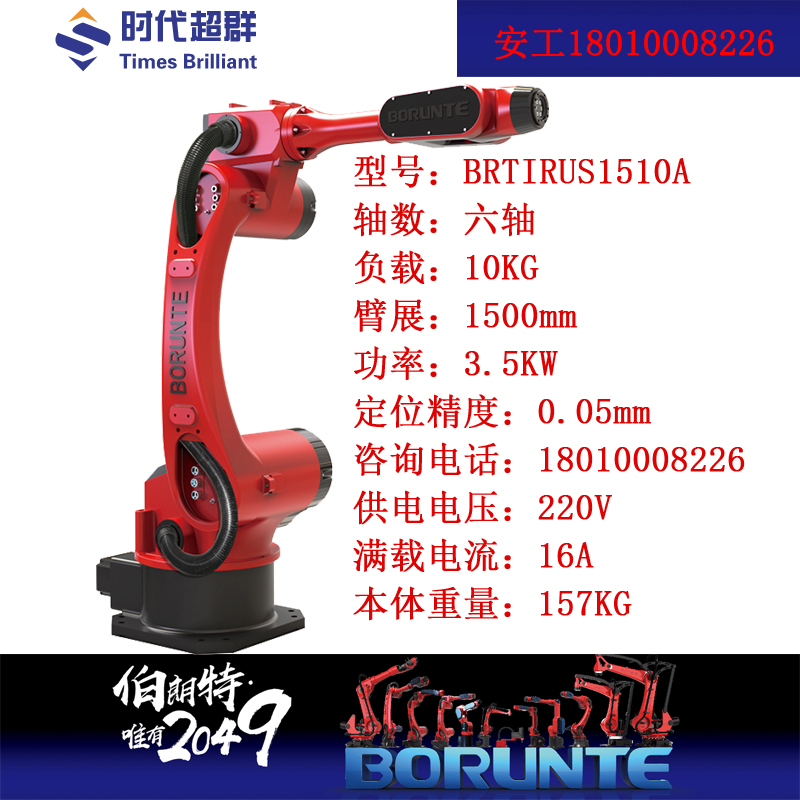

1.2.該方案為防爆機器人取出模仁及埋入模仁方案。能降低人工成本，提高生產效率。

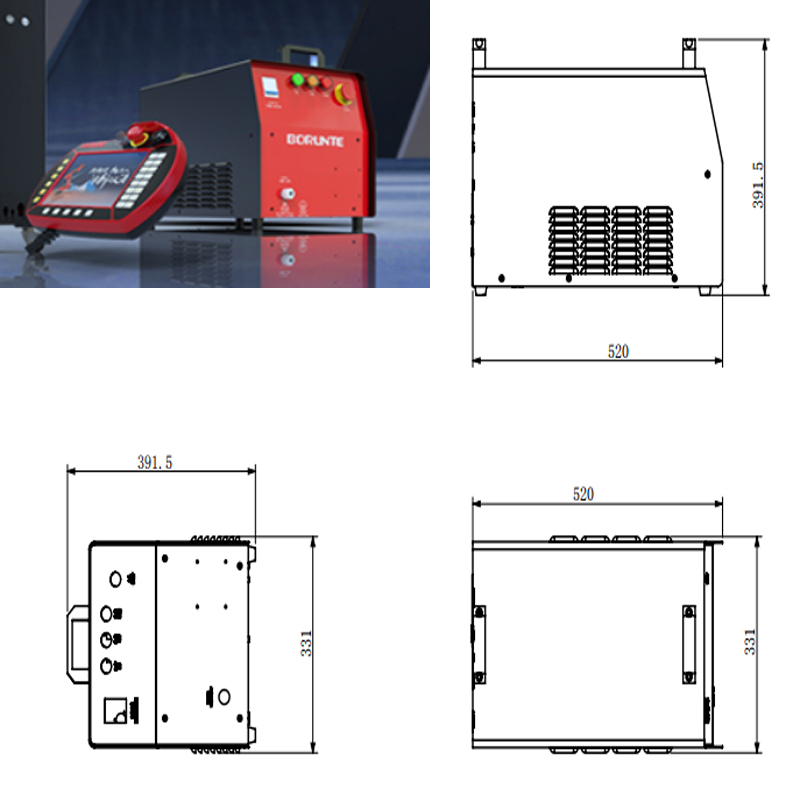

1.3.制造規范： 電壓：AC 220V/50~60HZ 氣壓：0.5～0.7MP
1.4.設備符合國家安全生產標準

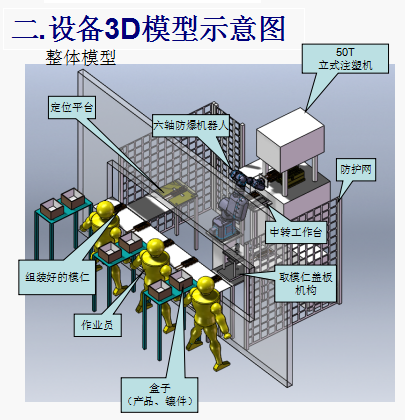

方案說明：
1、防爆機器人從定位臺取料； 2、將模仁放置到中轉工作臺上； 3、注塑機開模后，機器人進入模內利用治具將注塑好的模仁取出； 4、移動至模外將其放置到中轉臺另一位置上，之后將未注塑的模仁從中轉臺上取走； 5、機器人將取走的模仁埋入到模具內； 6、之后將注塑好的模仁取走放置到取蓋板機構上； 7、取模仁蓋板機構自動將模仁蓋板取松放置； 8、工人手動將模仁從蓋板機構上拿出來，將產品取出； 注意： 1.定位臺安裝感應器人工放到位置后才取料； 2.取模仁蓋板機構安裝吹氣功能，對模仁進行散熱；

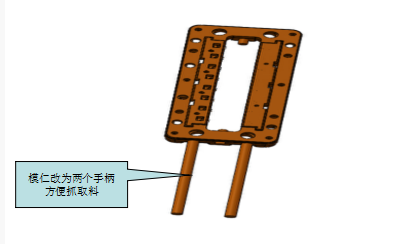

模仁示意圖

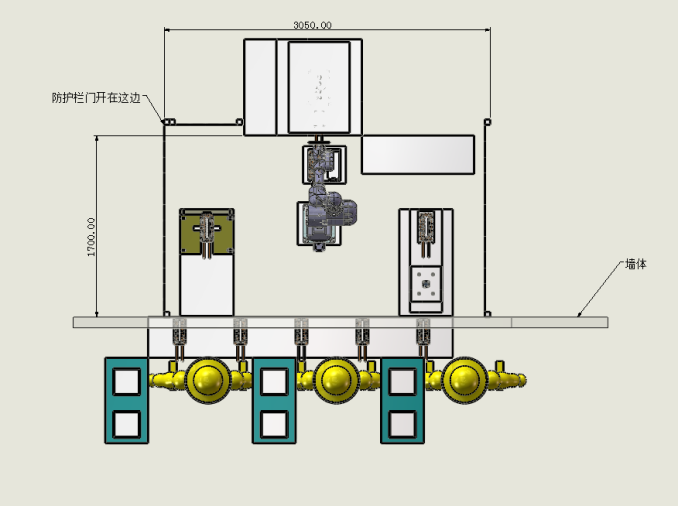

方案尺寸圖

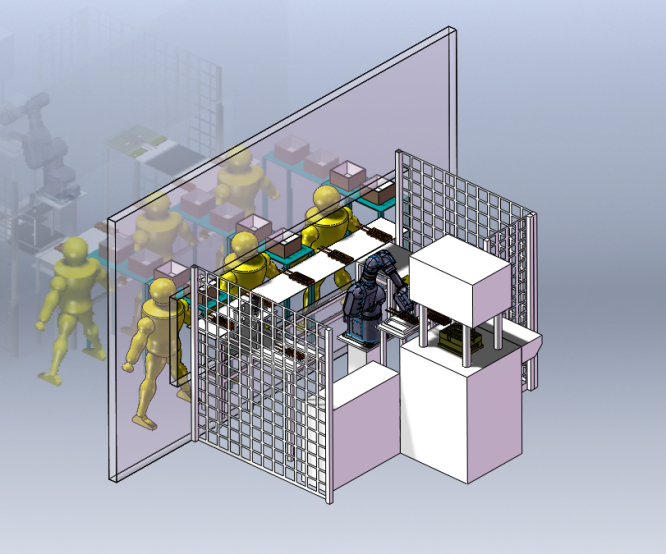

等側軸示圖
三.注意事項 1.模仁蓋板不加扣位，取出較為松動，便于設備將其取出。 2.為了便于夾取模仁，做四個內部導向柱定住模仁。 3.模仁一個手柄改為兩個手柄方便抓取料（手柄不能松動）。 4.吹氣功能，僅做初步散熱功能，不能控制達到具體冷卻效果。 5.模仁還應設置孔位，便于將產品頂出。 6.現場注塑機位置可能進行相應的移動。
