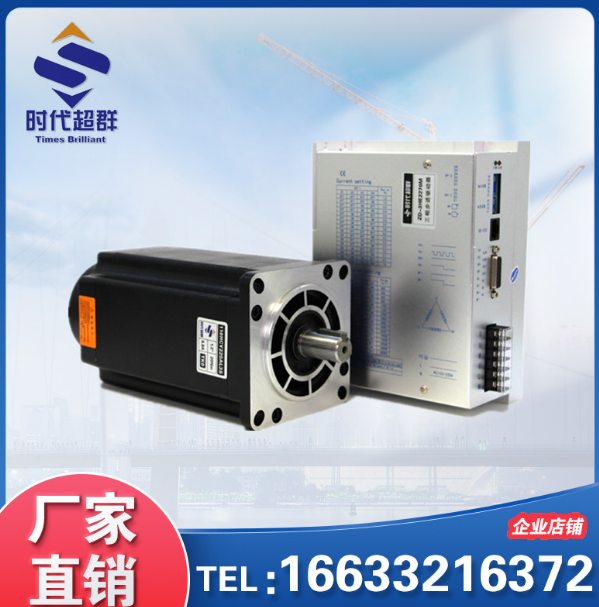

上圖為我公司三相步進電機20NM 6.8A 1.2°步距角 配2270M三相驅動器。
軸徑19 出線50公分。(可延長)
一般情況下,電機剛通電是,會忽然抖動一下,這是正,F(xiàn)象。因?yàn)殡姍C(jī)通電一瞬間會尋找一個初始相位點,在運行中就會沒有了抖動,當出現上面的情況時候有幾種可能: 1、驅動器的細分設置不好,如果是帶細分的可以把細分調小或者增大發射脈沖頻率。 2、驅動器電流不夠,查看驅動器電流情況是否在工作電流區 3、電機負載過大。 4、提供電壓是否夠。

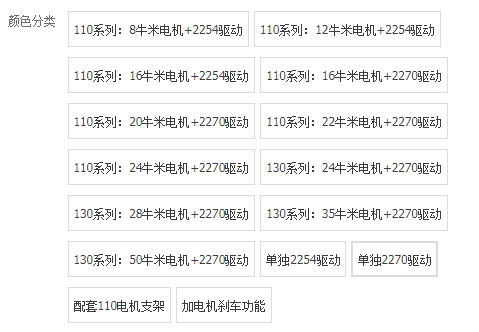

時代超群110/130三相步進電機和驅動器型號齊全,110軸徑19, 130有19和24兩種供您選擇。出線默認50公分,可為客戶做延長到需要的長度。 本產品質保2年。
步進電機開機抖動的原因 步進電機只能夠由數字信號控制運行的,當脈沖提供給驅動器時,在過于短的時間里,控制系統發出的脈沖數太多,也就是脈沖頻率過高,將導致步進電機堵轉。 解決此問題,必須采用加減速的辦法。即,在步進電機起步時,要給逐漸升高的脈沖頻率,減速時的脈沖頻率需要逐漸減低。這就是我們常說的“加減速”方法。 步進電機轉速度,是根據輸入的脈沖信號的變化來改變的。 理論上講,給驅動器一個脈沖,步進電機就旋轉一個步距角(細分時為一個細分步距角)。 實際上,如果脈沖信號變化太快,步進電機由于內部的反向電動勢的阻尼作用,轉子與定子之間的磁反應將跟隨不上電信號的變化,將導致堵轉和丟步。 因此,步進電機在高速啟動時,需要采用脈沖頻率升速的方法,在停止時也要有降速過程,以保證實現步進電機精密定位控制。加速和減速的原理是一樣的。
