時代超群2010年新推出SD300系列高性能交流伺服電機驅動套裝。電機從100W-3.8KW不等，出力大，響應快，速度高，轉動平滑，力矩穩定。 配套驅動SD300系列20A系列可搭配750W以內伺服電機，1KW以上搭配的是30A的驅動器，數碼管實時顯示轉速，按鍵可隨時更改驅動參數；電路板表面噴涂厚層三防漆，防塵、防潮、防靜電，抵制惡劣環境，驅動器內部采用井TI芯片、高品質保證。
今天介紹一下SD300系列伺服電機驅動器，如何外接制動電阻？
那么我們先要了解，什么是制動電阻，SD300系列伺服內置電阻是多大的，什么情況下需要外接制動電阻
當伺服電機運轉在發電機模式時，電能會由電機流向驅動器，稱為再生電力。以下使用情況，會使伺服電機運轉在發電機(再生)模式： (1) 伺服電機在加減速運轉時，由減速到停止期間。 (2) 應用于垂直負載時。 (3) 由負載端驅動伺服電機運轉時。 此再生電力會由驅動器的主回路濾波電容吸收，但是再生電力過多時，濾波電容無法承受時，必須使用再生電阻來消耗多余的再生電能。
SD300系列伺服驅動器內置電阻為47歐左右，功率在300W左右。 那么一般什么情況下需要外接制動電阻呢？ 一般在電機用的比較可丁可卯，有時候報過載有時候不報的情況下，換一個大一些的制動電阻，就可能解決。 另外一種情況就是客戶需要頻繁啟停的場合，建議外置一個稍微大一些的制動電阻

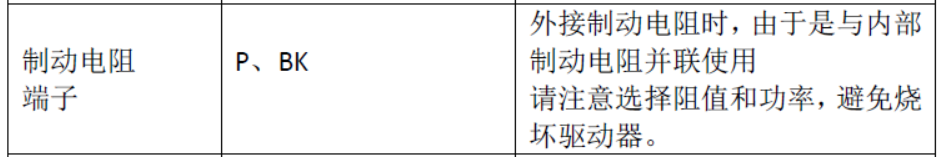

建議：采用50歐姆，功率大于500W的制動電阻并接入P,bk端子。如圖列表，無需設置參數，伺服自動轉換內外部電阻模式 時代超群伺服電機型號及參數表如下：
