上圖為客戶選購的一套XZ模組，，導軌采用的是時代超群EBX系列光軸線性滾珠直線導軌滑臺，精度可達0.03mm運行平穩！Z軸導軌水平載重30KG，垂直載重10KG，，絲桿規格1605，既絲桿直徑16MM，導程5MM，移動速度可達到0-50mm/s。有效行程100MM。
客戶導程5MM，一秒鐘50MM的話，電機需要1S轉動10圈，一分鐘就是600轉，那么這么快的速度，建議搭配閉環的步進電機，原因如下：
步進電機轉速越高扭矩越小 如果是普通的開環步進電機，建議轉速用在兩三百轉左右，扭矩下降的還不是那么快，600轉的時候扭矩下降的就比較多了！ 如果是閉環步進電機，可以用在五六百轉，扭矩都還是可以的，用在八九百轉的時候可能力度就下降的比較多了！ 垂直帶載的時候注意Z軸電機要加剎車 電機帶24V電磁剎車的主要目的 1.斷電后讓電機軸鎖死。 2.經常的突然斷電，可使電機，斷電后，立即停止工作。效率高，避免的損失。

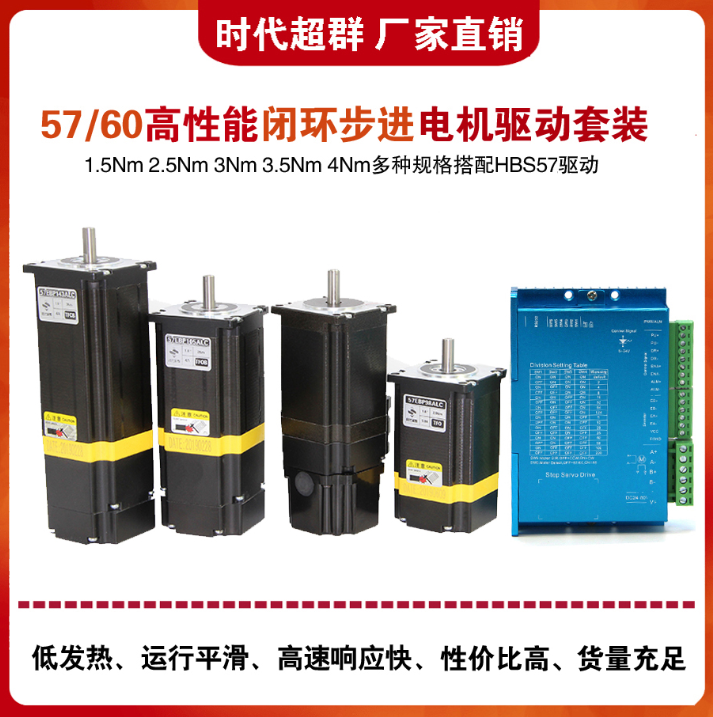

上圖為時代超群57閉環57EBP143ALC-TFCB,電機高速響應好，力矩大，廣泛應用于雕刻機,需要高速高力矩的場合。采用1000線編碼器，扭矩3NM，電流4A，帶電磁剎車，剎車24V供電，斷電剎車，具體參數如下：
產品尺寸圖如下：

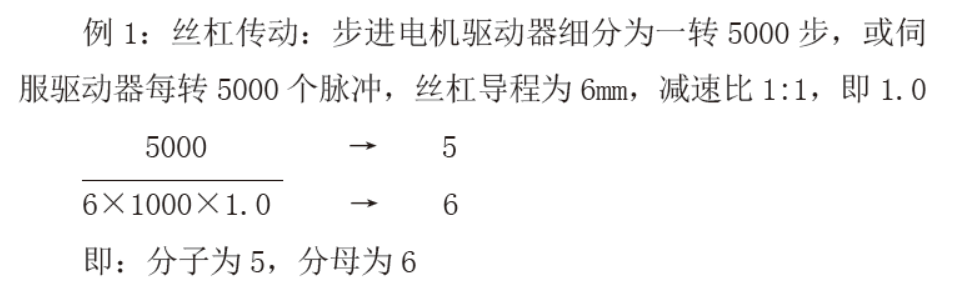

CM40L系列控制器支持1-4軸控制，K客戶XZ模組可以選購雙軸步進電機控制，控制器6路輸入 8路輸出 全光耦隔離 抗干擾能力強！ 485 接口，可與PLC 混合編程 24V 雙電源隔離供電，分為系統供電與IO 供電 編碼器接口，可做專機！程序行480 行 USB 接口，系統供電，上位機軟件或圖片下載使用！ 直線插補 圓弧插補。 直線絲桿導程和電子齒輪比的關系計算方式如下:
