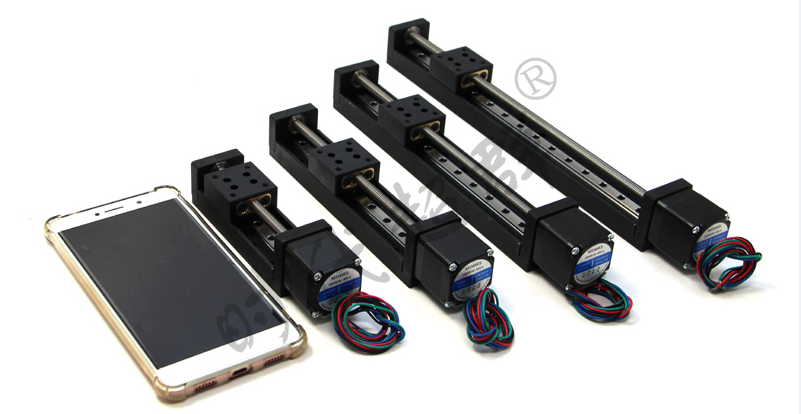

上圖為客戶定做的一款微小型步進電機直線導軌滑臺CTX0602-200H-28可來回移動，絲桿直徑6MM，導程2MM，精確定位。導軌245mm（不含電機總長），含電機275mm，有效行程200mm。只有手掌那么大小，可以用于醫療器械，小型數控領域，搭載傳感器，可視鏡頭等。
微型導軌(滑臺模組)選型參數 產品材質:鋁合金+不銹鋼 絲桿規格: T6/2，T6/4，T6/6， T6/12 (預定T6/1) 有效行程: 20mm/50mm/ 100mm/ 150mm/200mm 速度; 0.1-120mm/S 精度: 0.1mm 負載: 0-2.5KG (水平****值)，0-1KG(垂直****值)
裝配28*28*30步進電機，兩相四線 電壓：24 電流0-0.6 步距角：1.8° 靜轉矩 ：0.07 T型絲桿傳動，直徑6mm，導程2/4/6mm，內置微型直線導軌，保證精度和直線度。

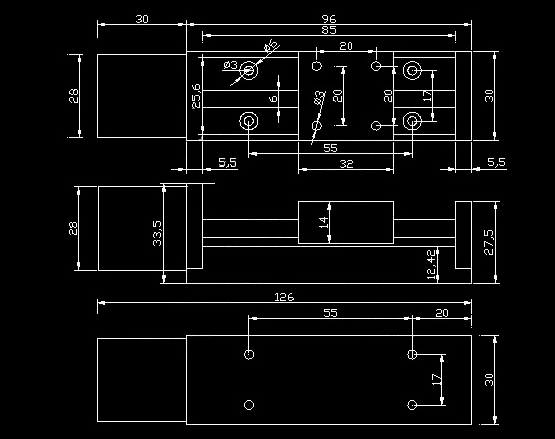

50MM行程產品尺寸圖如下：
時代超群DM542C是采用DSP控制技術研發的細分型高性能步進電機驅動器,適合驅動任何中小型 4.2A 相電流以下兩相或四相混合式步進電機。由于采用新型的雙極性恒流斬波驅動技術，使用同樣的電機時可以比其它驅動方式輸出更大的速度和功率。
DM542C DSP數字驅動器，基 于32位DSP數字芯片，新型的算法，針對驅動和電機發熱特殊優化，對比傳統DM542體積小巧，同樣保留低振動、低發熱、低噪音及高速性能優異等特點，適合于42和57電機系列
聯系方式：QQ:467102884 電話：18710050116（劉女士）
