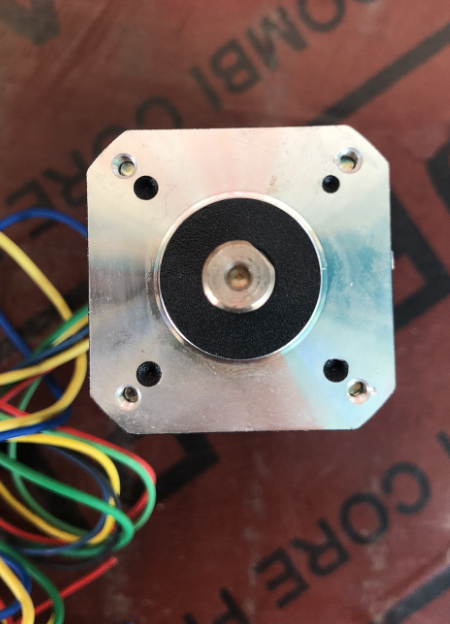

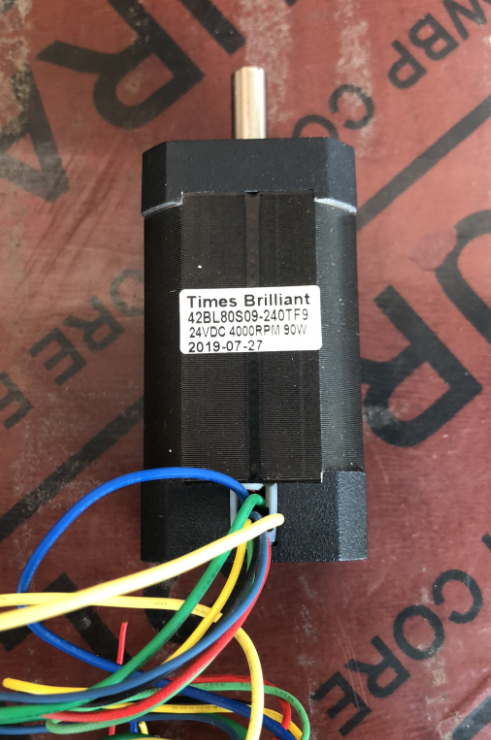

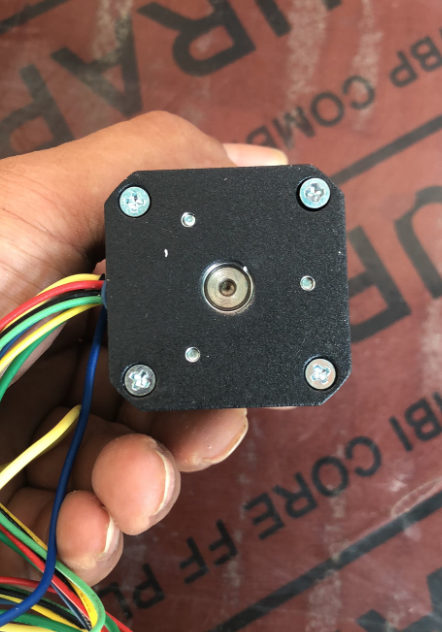

上圖根據客戶要求定制的出軸粗8MM無刷電機42BL80S09-240TF0是額定電壓24V 額定功率90W 額定轉速4000轉，出軸8MM，D軸
直流無刷電機特性，轉速越高扭矩越大，轉速越低扭矩越小。所以特別適合一些高速場合，小范圍的調速。 此款電機在額定3000轉時輸出的扭矩有多少，下面告訴大家一款計算方法：
即t=9550p/n 式中： p—功率，kw； n—電機的額定轉速，r/min； t—轉矩，nm。 電機的輸出轉矩一定要大于工作機械所需要的轉矩，一般需要一個安全系數 根據如上計算得出：T=9550*0.09/4000=0.21NM 因此，這款電機再用到3000轉的時候能輸出0.21NM的力，那么調低轉速，扭矩就會相應的降低。所以要根據實際情況選擇和是轉速，功率的電機。 那么如何給電機搭配適當?shù)尿?qū)動器呢。我公司提供驅動配套服務。為你選擇合適的驅動器。90W/24V=3.75A,選配的驅動電壓要大于24V，電流大于2A 的2倍左右，及選擇ZM-6508（****50V 8A）

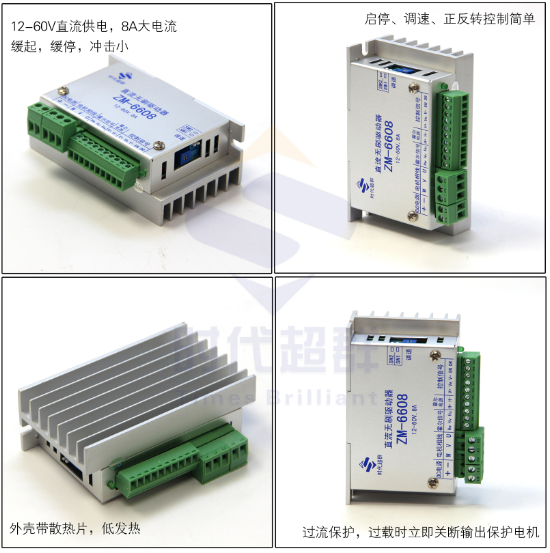

ZM-6608是我公司基于****BiCD工藝集成電路開發的高性能直流無刷控制器(驅動器)，具有體積小、可靠性高、壽命長、易于使用等特點。是一款高集成度高可靠性無刷直流(BLDC)電機控制器 驅動采用三相全橋，PWM方波驅動控制，具有過流保護措施，過載時立即關斷輸出及時保護電機，純硬件設計，高速度，高抗干擾能力，寬幅電壓兼容DC12-60V ，低發熱，大功率 聯系方式：QQ:467102884 電話：18710050116（劉女士）
