上圖為客戶定做的一款微小型步進電機直線導軌滑臺CTX0602-200H-28可來回移動，絲桿直徑6MM，導程2MM，精確定位。導軌245mm（不含電機總長），含電機275mm，有效行程200mm。只有手掌那么大小，可以用于醫療器械，搭載傳感器，可視鏡頭等。
微型導軌(滑臺模組)選型參數 產品材質:鋁合金+不銹鋼 絲桿規格: T6/2，T6/4，T6/6， T6/12 (預定T6/1) 有效行程: 20mm/50mm/ 100mm/ 150mm/200mm 速度; 0.1-120mm/S 精度: 0.1mm 負載: 0-2.5KG (水平****值)，0-1KG(垂直****值)
裝配28*28*30步進電機，兩相四線 電壓：24 電流0-0.6 步距角：1.8° 靜轉矩 ：0.07 T型絲桿傳動，直徑6mm，導程2/4/6mm，內置微型直線導軌，保證精度和直線度。

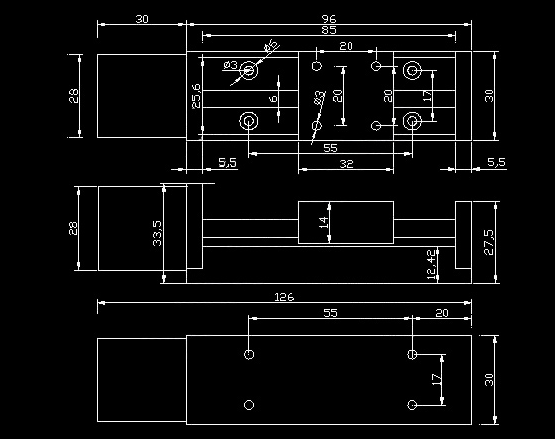

50MM行程產品尺寸圖如下：
可以搭配ZD-M1A為芯片樣式模塊驅動模塊（電流0.8A以下，細分可定制），此款驅動器體積非常的小，薄片式可以用于二次開發，也可以集成到控制器上，是一款非常有潛力的芯片樣式驅動器。
基本參數如下：
此款驅動器電流和細分可以定制： 1、電流：0.8A以內可以設定，定制后電流不可改。 2、細分：1,2,4,16細分4檔可以設定，定制后細分不可改。
產品尺寸圖：
聯系方式：QQ:467102884 電話：18710050116（劉女士）
