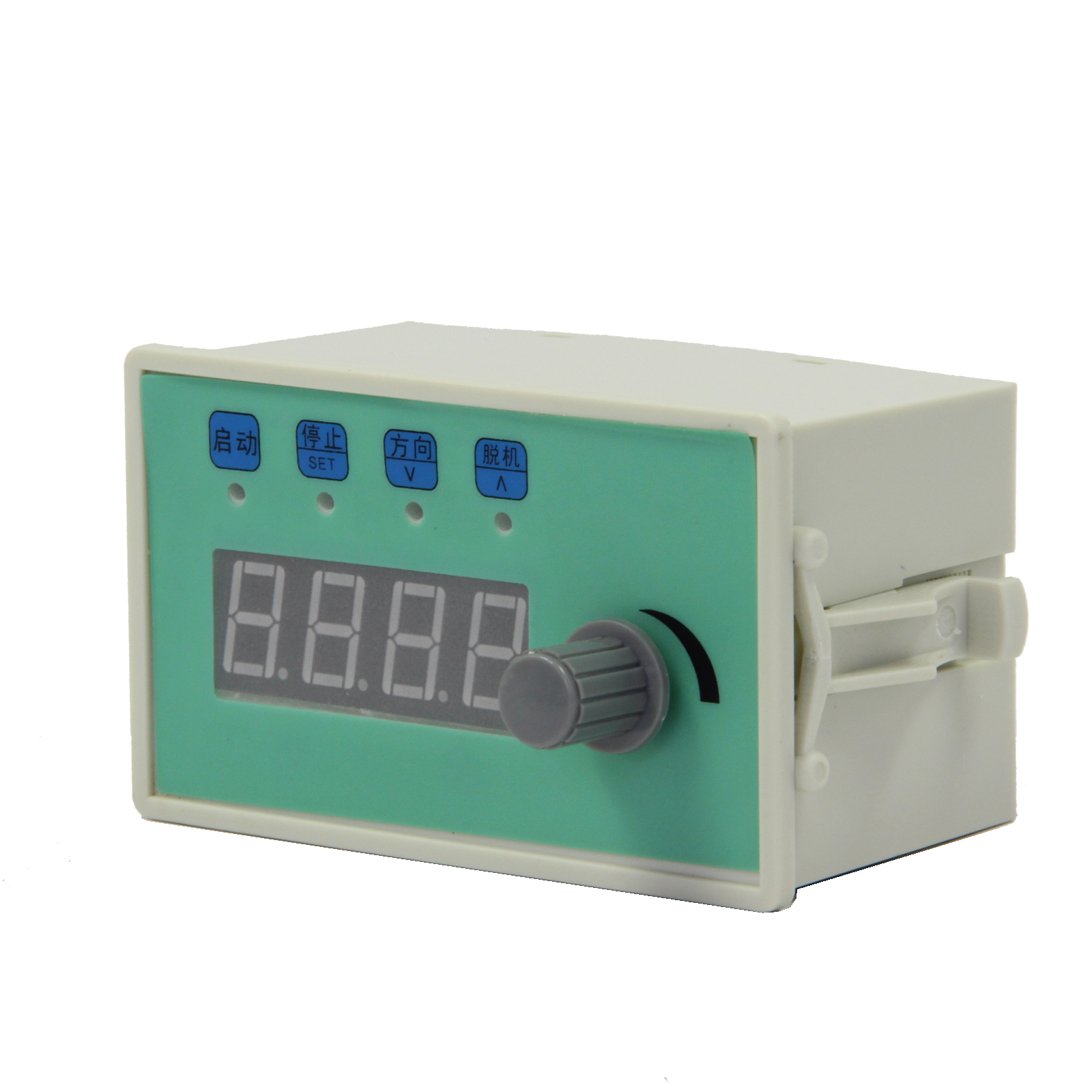

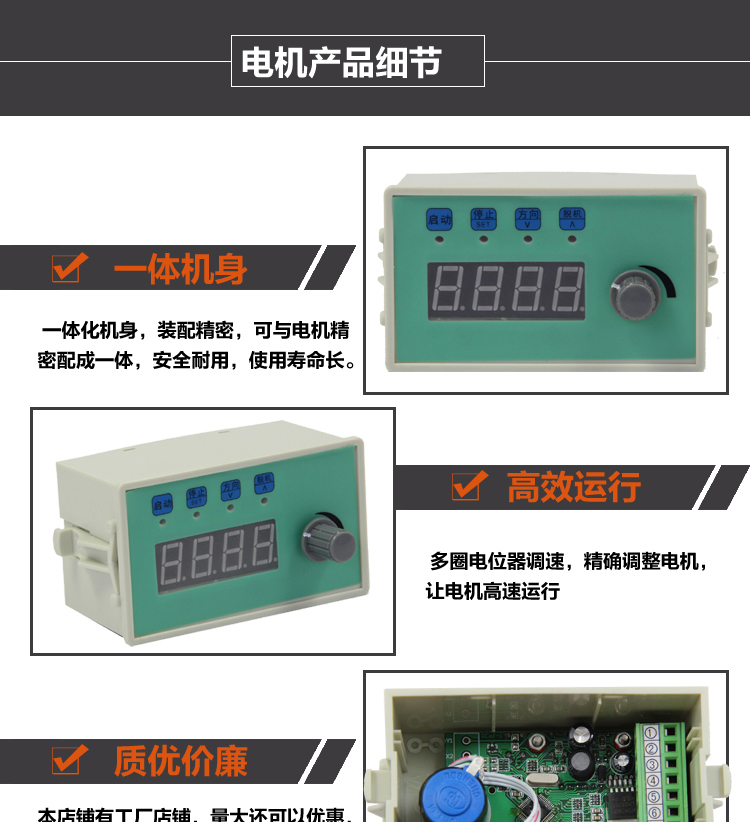

CS10-3步進電機 伺服電機 調速器 脈沖發生器

產品介紹

CS10-3  脈沖發生器可以控制步進電機，伺服電機，電機轉速 00-1000  轉每分鐘，方波，無極可調。外接

啟停、方向可以實現外部控制。具有調速、定長功能。

操作說明

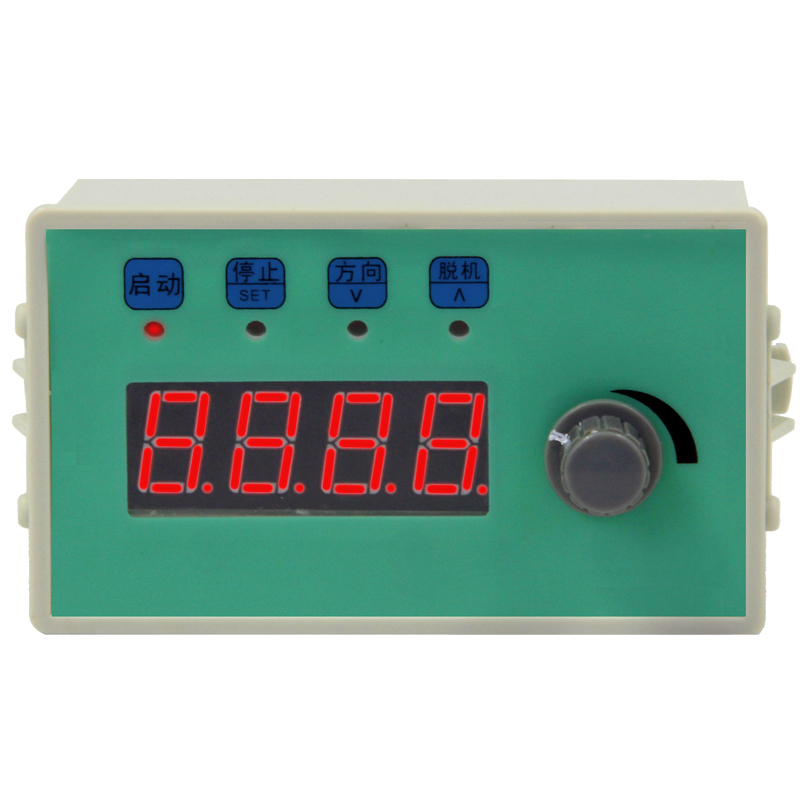

1.顯示說明：在運行狀態或停止狀態數碼管顯示當前的轉速值，單位轉/分。

在設置狀態顯示設置的參數代號或參數值

2.參數設置：在停止裝態下，長按 鍵，出現 ACC，再按下鍵出現 ACC 的參數值，按和鍵修改，修改完按確認，回到 ACC 狀態 ，按鍵

出現 tAb,再按出現 Modo 再按出現 Model,再按回到 ACC 參數設置同 ACC,按鍵退出

參數設置到停止狀態，

  ACC 加速度設置（1-99）1 最快，99 最快，負載重設置慢點，默認值 5

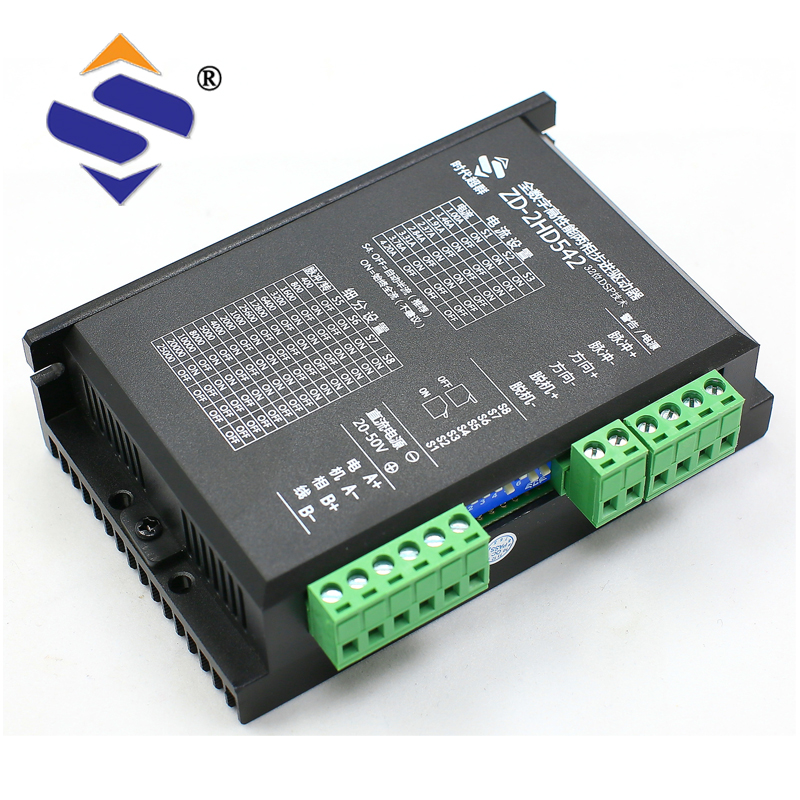

   tAb 細分數設置（1-64）此值根據驅動器上設置，應該跟驅動器設置為一致，設置一致時顯示的轉速為實

際速度，默認值 10.

Mod0 模式 0（0-1）設置為 0 時上電為停止狀態，設置為 1 時上電即運行，默認值 0

Mod1 模式 1（0-4）默認值 0

0 接線端子 3 接通啟動，斷開停止，方向為接線端 4 接通正轉，斷開反轉

1 接線端子 3 按一下啟動，再按一下停止，方向為接線端 4 按一下停止

2 接線端子 3 按一下啟動，接線端 4 按一下停止

3 接線端子 3 按一下正轉啟動，再按一下停止，按線端 4 按一下反轉啟動，再按一下停止

4 接線端子 3 接通正轉啟動，斷開停止，接線端 4 接通反轉啟動，斷開停止

Mod2 模式 2（0-3）0 速度控制，1 定長控制，2 連續控制，3 往返控制，默認值 0

在定長模式下，停止狀態按停止鍵設置 P-01，長按停止鍵是有 d1A,d1b

在連續模式和往返模式下，停止狀態按停止鍵設置 P-01，P-02,P-03

在速度控制模式和往返模式下，X1,X2 限位有效，遇到會方向取反運行。

P-01 長度值，脈沖數=P-01*d1A/d1b doub:倍率設置 默認 1 0-1000 轉可調

P-02 延時值，單位毫秒 設置為 2 0-2000 轉可調

P-03 次數值，連續運行次數值 設置為 3 0-3000 轉可調

3.運行說明：面板啟動或外接端子啟動，運行時調節電位器來調節轉速。

面板停止或外接端子停止，停止時顯示 0，如果在停止狀態下需要顯示電位器當前調整的轉速

可以按下脫機鍵，脫機燈亮?xí)r停止狀態下也調整電位器修改轉速值改變方向，按面板方向鍵或

者外接方向鍵

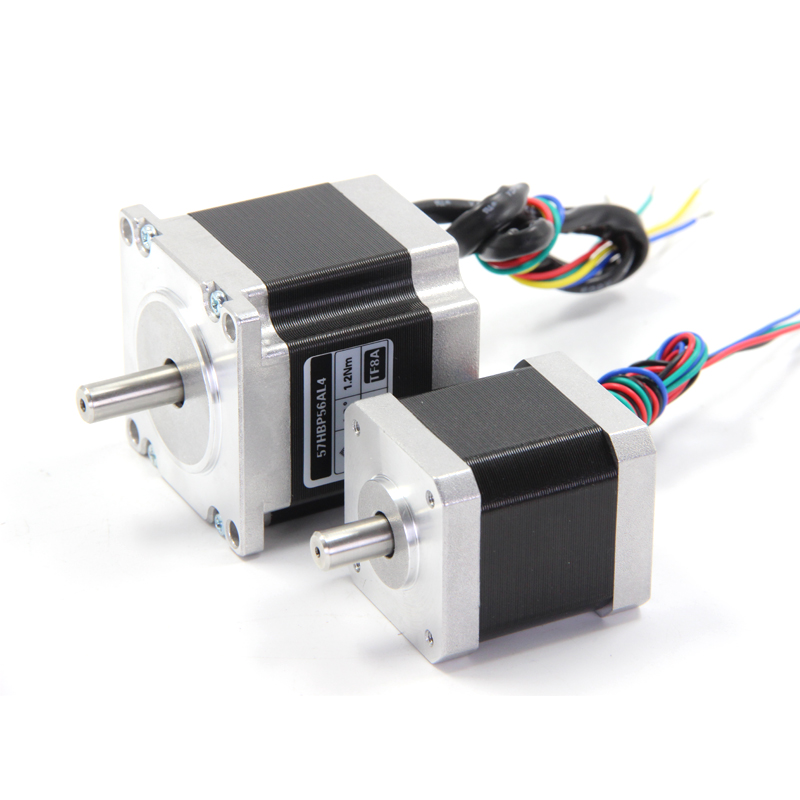

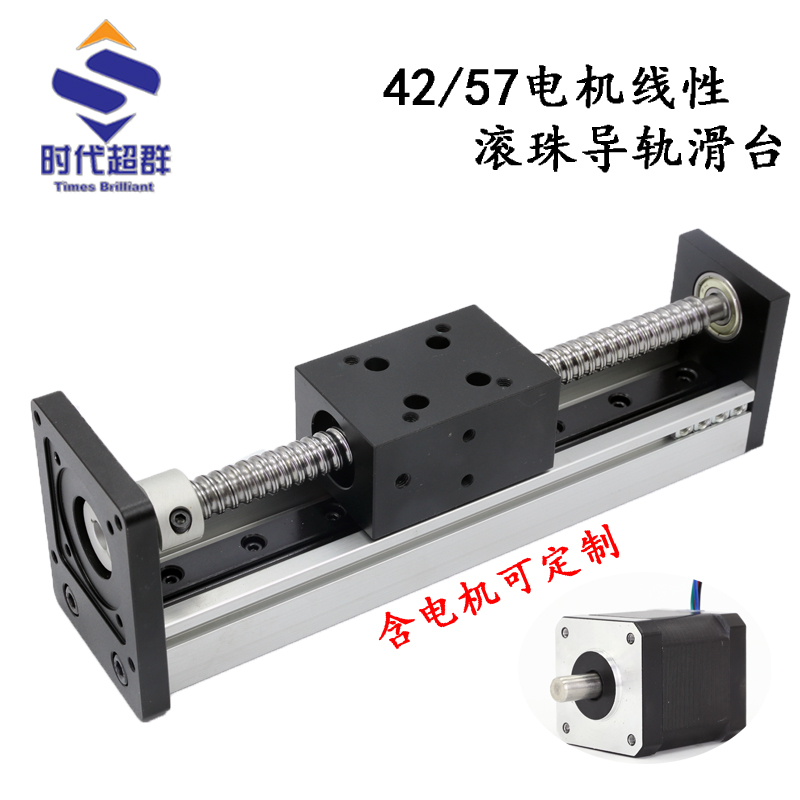

適配導軌和電機套裝

長112寬60高52

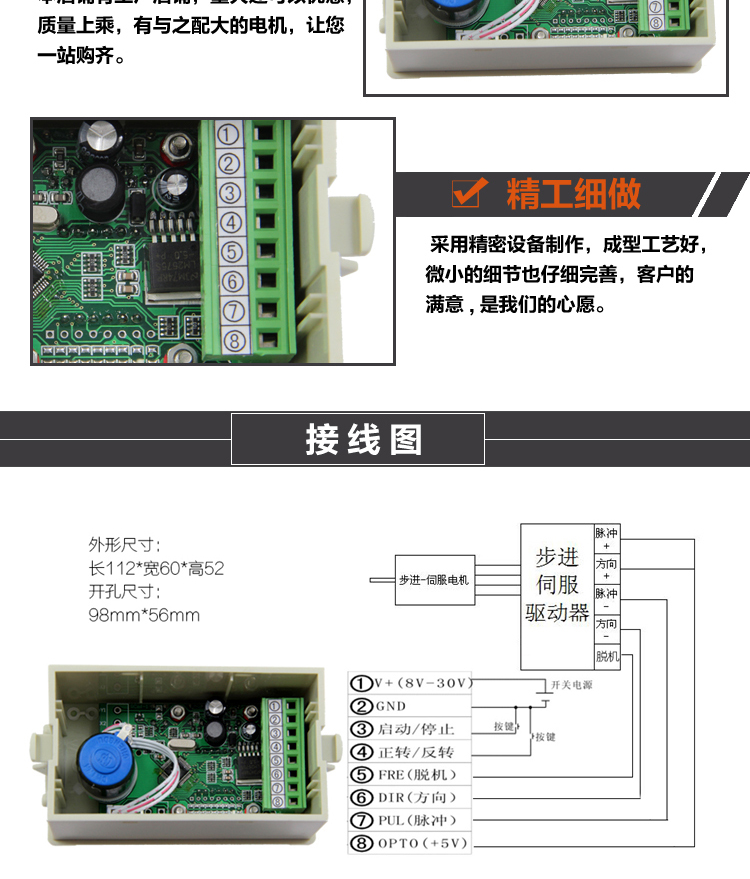

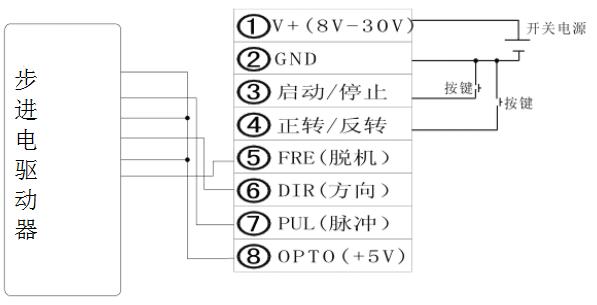

接線圖
