時代超群CM20L 6軸控制器坐標清零

作者：張猛

聯系電話：15210337990

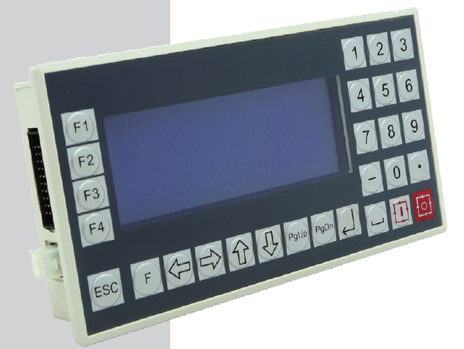

CM20-60控制器

本控制器可控制六個電機運動，可實現點位、直線、圓弧插補的操作。具有循環、跳轉、子程序、中斷、隨動、測位等功能。支持中文、英文，文字指令、GM 代碼。簡單、清晰的參數給您的操作帶來方便和快捷。輸入/ 輸出的設置功能可方便您的使用和維修。

因為有的客戶，需要在電機不動作的時候，想把每個軸的坐標都清零，所以特此增加了一個坐標清零功能。

執行坐標清零功能步驟如下：

手動界面--1=清零x軸 （123456分別對應XYZABC）

手動界面--0=清零所有軸

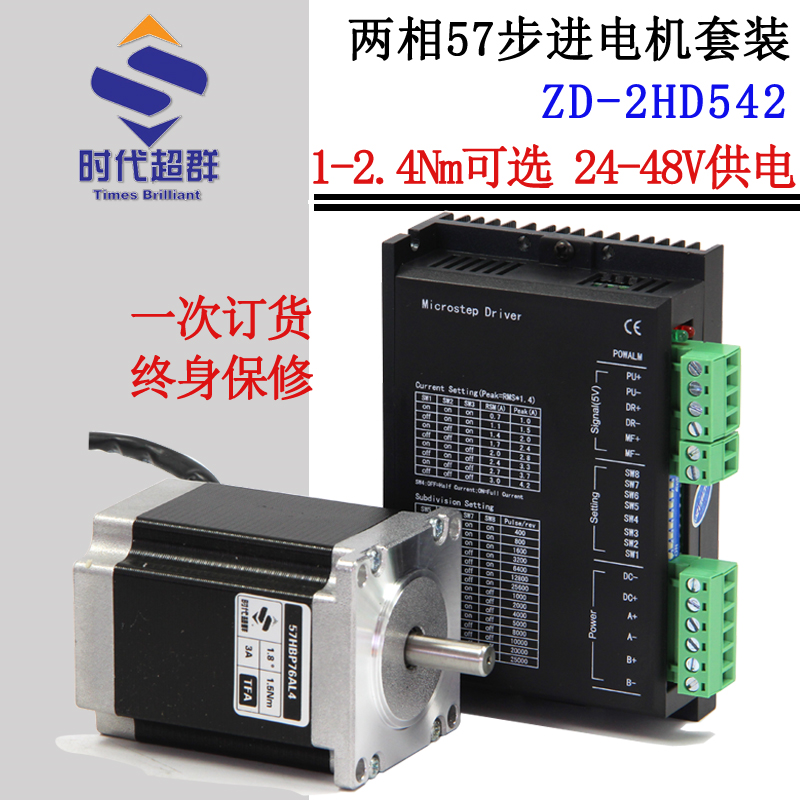

配套電機驅動器：ZD-2HD542套裝

·低價格，高速力矩大

·供電電壓可達 50V

·輸出電流峰值可達 4.2A

·三態電流控制技術電機發熱低

·靜止電流自動減半 0.4S 減小為 60%

·可驅動 4，6，8 線兩相步進電機

·光隔離差分信號輸入，脈沖****響應頻率****可達 200KHz

·細分精度 2,4,5,8,10,16,20,25,32,40,50,64,100,125,128 可選

·外形尺寸小巧（118×75.5×34mm）

·電流設定方便，八檔可選

·4 位撥碼，共 15 檔細分

·具有過壓、短路等保護功能

·雙極恒流 PWM 驅動輸出

適合各種中小型自動化設備和儀器，例如：雕刻機、醫療蠕動泵、

打標機、切割機、激光照排、繪圖儀、數控機床、自動裝配設備等。在用戶期望小噪聲、高速度的設備中應用效果特佳。

作者：張猛

聯系電話：15210337990
