一、電機適配類參數：確保驅動與電機 “匹配兼容”這是選型的基礎，直接決定設備能否正常運行，核心關注 3 個參數： 額定電流
驅動器的連續輸出電流需與步進電機的額定相電流匹配，偏差需控制在 ±10% 以內。 若驅動器電流過小，電機輸出扭矩不足，可能出現 “丟步”；若電流過大，會導致電機發熱嚴重、壽命縮短，甚至燒毀驅動器。 示例：42 步進電機額定相電流 1.5A，應選擇輸出電流 1.2-1.8A 的驅動器（如常見的 1.0-2.0A 可調款）。 電壓范圍
驅動器的輸入電壓范圍需覆蓋實際供電電壓，同時兼顧電機性能需求： 低壓（12-24V）：適合對轉速要求低、噪音敏感的場景（如小型 3D 打印機、精密夾具）； 高壓（24-80V）：適合需高轉速、大扭矩的場景（如數控機床、自動化輸送線），高壓可提升電機的 “動態響應速度”，減少高速時的扭矩衰減。 注意：實際供電電壓需低于驅動器的 “輸入電壓”（如驅動器標 “24-75V”，供電建議不超過 70V，留安全余量）。
電機相數
驅動器需與電機相數完全一致，常見有 2 相、3 相、5 相： 2 相驅動器：適配主流的 42/57 步進電機，成本低、通用性強； 3 相 / 5 相驅動器：適配高精度電機，運行更平穩、噪音更小，但價格較高，適合對精度要求極高的設備（如半導體檢測儀器）。 二、性能控制類參數：決定設備運行精度與穩定性這類參數直接影響設備的核心性能，需結合實際應用場景選擇： 細分精度

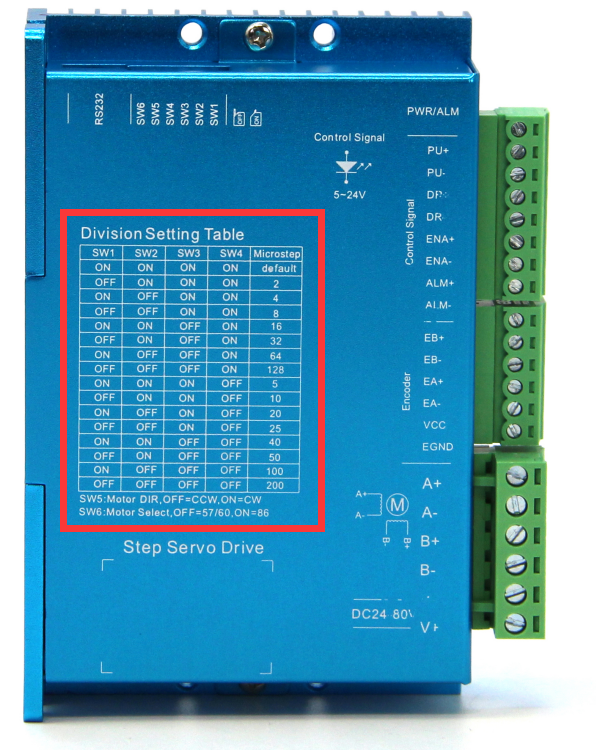

指將電機的 “基本步距角” 細分（如 1.8° 基本步距角，16 細分后每步 0.1125°），細分越高： 優勢：運行更平滑、噪音更低、定位精度更高； 劣勢：需更高的脈沖頻率，可能影響高速性能，且部分低端驅動器高細分時扭矩衰減明顯。 選型建議：普通傳動（如輸送帶）選 8-16 細分，精密設備（如雕刻機）選 32-128 細分。
脈沖頻率（Max Pulse Frequency）
決定電機的運行轉速，計算公式：轉速= 脈沖頻率（Hz）× 60 /（360 / 步距角 × 細分）。 示例：1.8° 電機、16 細分，若驅動器脈沖頻率為 200kHz，轉速 = 200000×60/(360/1.8×16)=1250rpm。 選型時需預留 20% 以上的頻率余量，避免因負載波動導致轉速不足。 扭矩特性
關注驅動器的 “扭矩補償功能”：部分高端驅動器支持 “自動半流”（電機靜止時電流減半，減少發熱）、“動態扭矩提升”（高速時自動增加電流，抑制扭矩衰減），適合負載波動大或長時間運行的場景（如伺服壓機）。 三、功能適配類參數：滿足場景化需求根據設備的控制方式、環境要求選擇，避免功能冗余或不足： 控制信號類型
脈沖 + 方向信號：最通用，適配 PLC、單片機等大多數控制器； 差分信號（如 A/B 相）：抗干擾能力強，適合長距離（超過 10 米）或電磁干擾嚴重的場景（如工業車間）； 總線控制（如 Modbus、EtherCAT）：適合多軸聯動設備（如機器人），可簡化布線、提升同步性，但需驅動器支持對應總線協議。 保護功能
必備保護：過流保護（防止短路燒毀）、過壓 / 欠壓保護（應對電網波動）、過熱保護（環境溫度過高時停機）； 可選保護：堵轉保護（電機卡死時斷電，避免損壞）、相位錯誤保護（防止電機接線反接）。 惡劣環境（如高溫、潮濕）建議選擇 IP54 以上防護等級的驅動器。 安裝與尺寸
桌面級設備（如小型儀器）選緊湊型驅動器（尺寸≤100×50mm）； 工業設備選導軌式安裝驅動器（適配 DIN 導軌，方便集成到控制柜），注意預留散熱空間（驅動器周圍至少留 5cm 空隙）。 四、選型誤區避坑只看電流不看電壓：部分用戶選與電機電流匹配的驅動器，但電壓過低導致高速扭矩不足；
盲目追求高細分：高細分需搭配高頻率控制器，否則反而影響性能； 忽視保護功能：無過熱保護的驅動器在長時間運行時易燒毀，增加維護成本。
