50/100W帶485通訊低壓直流伺服一體機脈沖設置

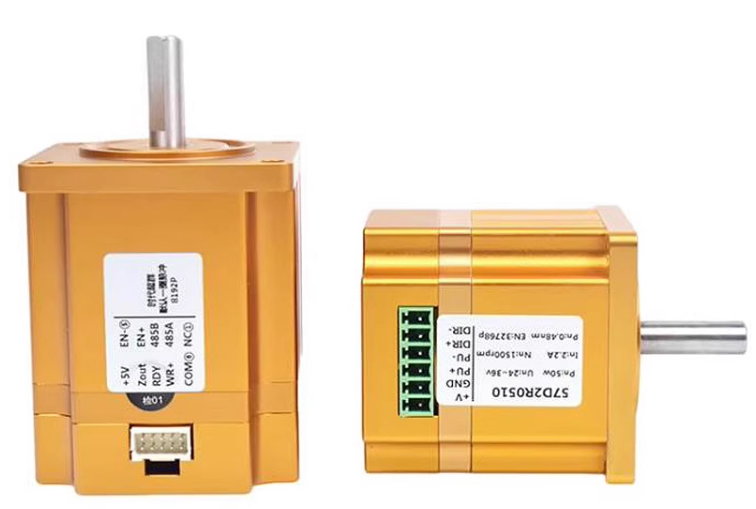

上圖為時代超群客戶一款100W小型24V直流伺服電機搭配16速比行星減速機，集電機驅動減速機一體，可以485通信，電機功率100W，轉速1000轉，扭矩0.96NM，采用的是單圈15位磁電編碼器，也可以加電池組件實現多圈絕、對值控制 控制方式為脈沖+485形式 如果外部脈沖默認設置為8192個脈沖轉一圈 如果利用通訊的話是32768個脈沖轉一圈，也可以通過485通訊根據客戶要要求設定好。 設置范圍1~65535 比1~65535
如果需要3200 脈沖一圈 電子齒輪設置為32768（編碼器一圈脈沖數） 比3200（需要設置的一圈脈沖數） 約分后為：256 比25 如果需要8192 脈沖一圈（默認參數） 電子齒輪設置為32768（編碼器一圈脈沖數） 比8192（需要設置的一圈脈沖數） 約分后為：32768 比8192 約分后為：4 比1 注意：能約分盡量約分，電子齒輪分子為32768，數值太大，會影響跟隨性能 指令脈沖頻率= (需要電機運行的轉速/60) * 一圈的脈沖數 例如：需要點擊1000RPM 一圈脈沖數為8192 脈沖頻率= 1000/60 * 8192= 136533HZ
|
