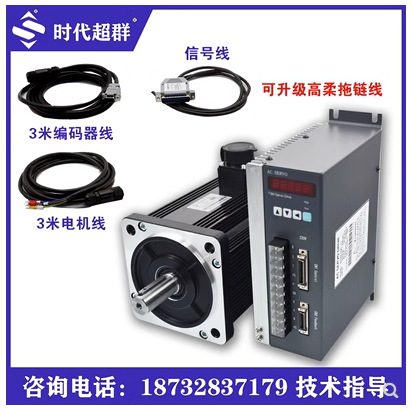

交流伺服電動機的結構主要可分為兩部分，即定子部分和轉子部分。其中定子的結構與旋轉變壓器的定子基本相同，在定子鐵心中也安放著空間互成90度電角度的兩相繞組。其中一組為激磁繞組，另一組為控制繞組，交流伺服電動機一種兩相的交流電動機。
交流伺服電動機使用時，激磁繞組兩端施加恒定的激磁電壓Uf，控制繞組兩端施加控制電壓Uk。當定子繞組加上電壓后，伺服電動機很快就會轉動起來。 通入勵磁繞組及控制繞組的電流在電機內產生一個旋轉磁場，旋轉磁場的轉向決定了電機的轉向，當任意一個繞組上所加的電壓反相時，旋轉磁場的方向就發生改變，電機的方向也發生改變。 為了在電機內形成一個圓形旋轉磁場，要求激磁電壓Uf和控制電壓UK之間應有90度的相位差，常用的方法有： 1）利用三相電源的相電壓和線電壓構成90度的移相； 2）利用三相電源的任意線電壓； 3）采用移相網絡； 4）在激磁相中串聯電容器。 產品特點： 1大大縮短了整定時間，增強了振動抑制功能，通過組合中慣量電機來提高機械性能； 2起動簡便，簡單安裝設定，調諧簡便； 3擴展性優異，與機器匹配的伺服電機品種齊全，標配產品符合安全標準。 伺服電機調試方法 伺服電機是伺服系統中控制機械元件運轉的發電機，是一種補助馬達簡介變速裝置。 1、初始化參數 在接線之前，先初始化參數。 在控制卡上：選好控制方式；將PID參數清零；讓控制卡上電時默認使能信號關閉；將此狀態保存，確保控制卡再次上電時即為此狀態。 在伺服電機上：設置控制方式；設置使能由外部控制；編碼器信號輸出的齒輪比；設置控制信號與電機轉速的比例關系。一般來說，建議使伺服工作中的****設計轉速對應9V的控制電壓。比如，山洋是設置1V電壓對應的轉速，出廠值為500，如果你只準備讓電機在1000轉以下工作，那么，將這個參數設置為111。 2、接線 將控制卡斷電，連接控制卡與伺服之間的信號線。以下的線是必須要接的：控制卡的模擬量輸出線、使能信號線、伺服輸出的編碼器信號線。復查接線沒有錯誤后，電機和控制卡（以及PC）上電。此時電機應該不動，而且可以用外力輕松轉動，如果不是這樣，檢查使能信號的設置與接線。用外力轉動電機，檢查控制卡是否可以正確檢測到電機位置的變化，否則檢查編碼器信號的接線和設置
3、試方向 對于一個閉環控制系統，如果反饋信號的方向不正確，后果肯定是災難性的。通過控制卡打開伺服的使能信號。這是伺服應該以一個較低的速度轉動，這就是傳說中的“零漂”。一般控制卡上都會有抑制零漂的指令或參數。使用這個指令或參數，看電機的轉速和方向是否可以通過這個指令（參數）控制。如果不能控制，檢查模擬量接線及控制方式的參數設置。確認給出正數，電機正轉，編碼器計數增加；給出負數，電機反轉轉，編碼器計數減小。如果電機帶有負載，行程有限，不要采用這種方式。測試不要給過大的電壓，建議在1V以下。如果方向不一致，可以修改控制卡或電機上的參數，使其一致。 4、抑制零漂 在閉環控制過程中，零漂的存在會對控制效果有一定的影響，****將其抑制住。使用控制卡或伺服上抑制零飄的參數，仔細調整，使電機的轉速趨近于零。由于零漂本身也有一定的隨機性，所以，不必要求電機轉速為零。
|
