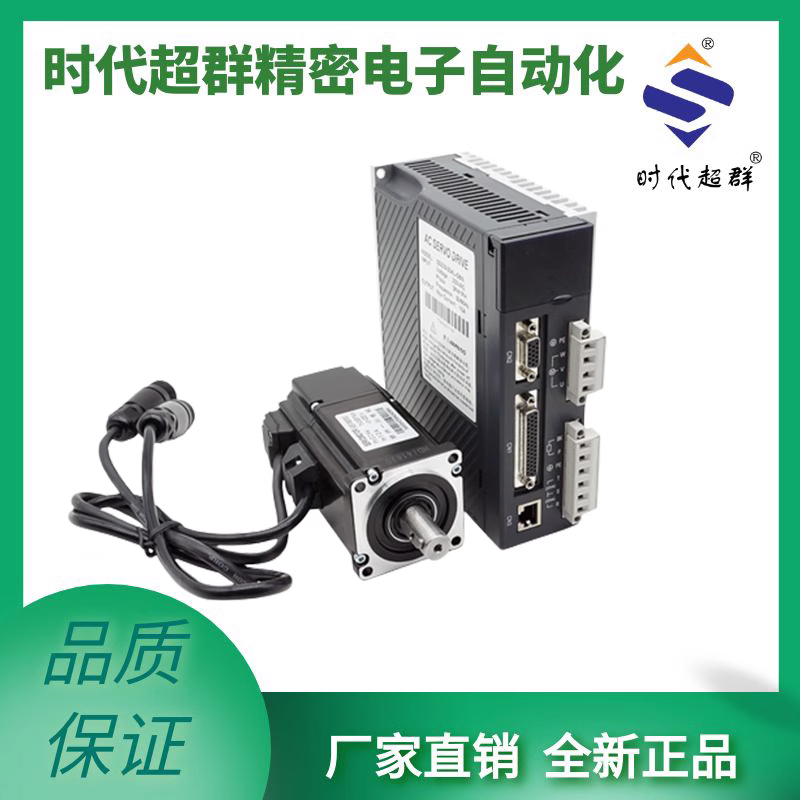

SD300 系列交流伺服驅動器是具有國內****水平的通用交流伺服驅動產品。 該系列產品采用先進的全數字化控制及交流電機矢量控制理論，系統性能優異、 可靠性高，廣泛適用于食品加工、包裝機械、紡織機械及其他相關自動化產業 機械的伺服軸驅動
接線： RST電源線接線講解: 一： (1)三相AC220V接線:三根電源線分別接進R.S.T.(*地線接進PE)(2)單AC220V接線:火線接進R，零線接進T，(*地線只能接進PE,接其他點位會有燒驅動器的風險 (3)三項四線AC380V接線:三根火線分別接R.S.T.地線接PE，接其他點位會有燒驅動器的風險。 *注意:接線前一定要確定驅動器是AC220V還是AC380V (4)P和BK接線:接外置制動電阻。*默認不接需頻繁啟動停止或負載較大時可根據說明書正確配備電阻。 注意:電源線不可以接入這里，否則驅動器會燒壞

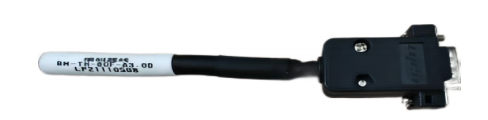

二：U.V.W電機連接線講解： （1）電機線4根分別為U(棕色）.V（藍色）.W（黑色）.PE（黃綠雙色） （2）電機線U.V.W.PE一定要對應驅動器上分別接好。如果U.V.W相序接錯會導 致電機運行不正常。PE接錯會導致電機燒壞。 三：CN2編碼器線講解： （1）編碼器線一般為廠家配備，無需自行焊接。 （2）編碼器線插上驅動器CN2端口后把旁邊兩顆螺絲鎖緊就可以了。
四：CN1控制線講解： （1）控制線需要哪些功能可要求廠家焊接配備，也可自行焊接。 （2）控制線需注意5V與24V信號的區分，如果你用的是5V信號而控制線焊接的是 24V那么會導致驅動器內部器件燒壞，24V信號用5V控制線同理。 （3）如果脈沖信號為5V控制線是24V的可把控制線拆開，找到針腳8號和9號， 分別焊接上2K電阻也可正常使用。24V信號用5V控制線同理。2K電阻出廠時 會和接線端子一起配備裝在配件袋子里。 注：廠家配備控制線標簽上會標明24V或5V
|
