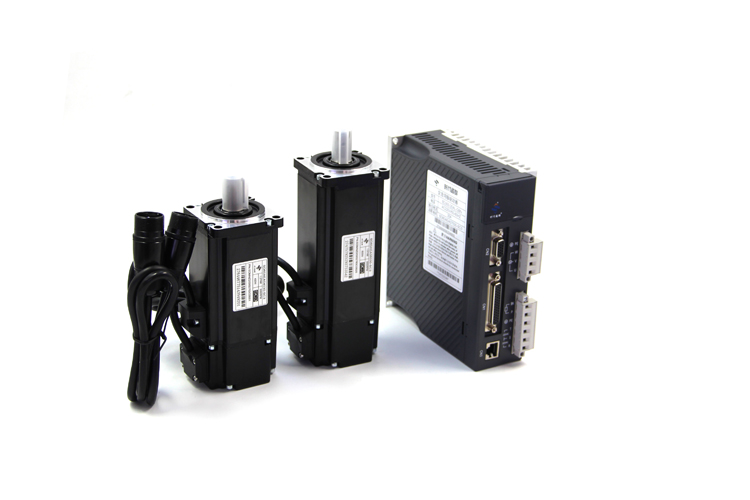

1、脈沖方式 上位機通過發送脈沖到伺服驅動器，來實現控制。在這種方式下，用脈沖頻率來控制速度，用脈沖個數來控制位置。同樣，伺服驅動器也會發送脈沖數，來告訴上位機，伺服電機的位置和速度。 比如，我們約定伺服電機10000個脈沖旋轉一圈，那么，當上位機發送10000個脈沖，伺服電機旋轉一圈，實現位置控制。如果上位機在一分鐘內發完這10000個脈沖，那么伺服電機的速度就是1r/min,如果實在一秒鐘內發完，那么伺服電機的速度就是1r/s，也就是60r/min。 低端PLC，數控系統，以及各種單片機系統一般都是采用這種模式，簡單易行，成本低廉。很顯然，當伺服軸數增加，這種控制方式的缺點就會顯現出來，上位機硬件成本會增加，配線會很復雜，而且現場EMC不好的話，脈沖極易丟失。所以，這種模式一般是在四軸一下，所以，大部分PLC的脈沖控制軸數都在兩軸或是三軸，極少部分PLC可以實現四軸。
2、 通訊方式 通訊方式就是專門為解決脈沖方式的不足而產生的，已經成為一種發展趨勢，他把脈沖數和脈沖頻率通過通訊的方式，發送給伺服驅動器，這種方式不但可以傳遞伺服電機的位置信息，還能傳遞各種狀態信息，比如伺服電機的電流，扭矩以及伺服驅動器的故障代碼等等，很顯然，當軸數多的時候，這種方式的優勢不言而喻。 由于運動控制的特殊性，所以不同的廠家都推出自己的運動控制總線，既有開放的，也有封閉的，比如CANopen，以及在此基礎上開發的CANmotion和CANlink，MECHATROLINK-II，CCLink等等。隨著工業以太網技術的發展，基于以太網的運動控制總線也應運而生，比如EtherCAT,ProfinetNet，MECHATROLINK-III等等。還有基于光纖的SERCOS，SSCNETⅢ/H等等。 雖然通訊的形式繁多，但他們解決的一般都是實時性問題，因?yàn)閷?duì)于運動控制來說，實時性是非常重要的。從應用開發的角度來說，脈沖和通訊是沒有區別的，只是信號傳遞的形式發生了變化。
|
