滾珠絲桿介紹 直線模組有幾種叫法,線性模組、直角坐標機器人、直線滑臺等,是直線傳動機構的自動化升級單元。可以通過各個單元的組合實現負載的直線、曲線運動,使輕負載的自動化更加靈活、定位更加精準。
今天我們來詳細了解一下直線模組的兩個類型:滾珠絲桿型直線模組和同步帶型直線模組。

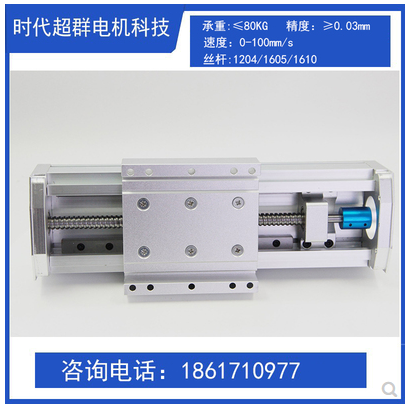

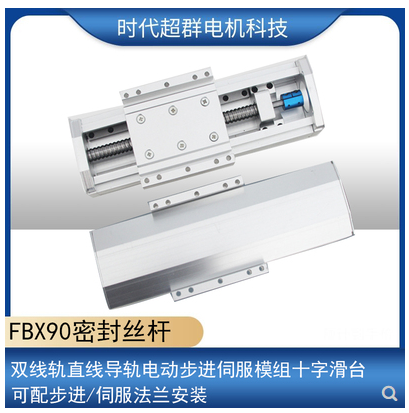

滾珠絲桿型直線模組主由滾珠絲桿、直線導軌、鋁合金型材、滾珠絲桿支撐座、聯軸器、 馬達、光電開關等部分組成。
滾珠絲杠由螺桿、螺母和滾珠組成。可以把旋轉運動轉變成來回往復的直線運動,將軸承從滾動動作變成滑動動作。而且元器件之間的摩擦阻力小,所以滾珠絲杠被廣泛應用于各種工業設備和精密儀器。能夠做到高負載的情況下做高精度的直線運動。
直線導軌也可以叫做滑軌、線性滑軌,用于直線往復運動場合。它的額定負載比直線軸承更高, 同時還可以承擔一定的扭矩,做到高負載的情況下做高精度的直線運動。
鋁合金型材使得直線模組的外形更美觀。整體設計合理、剛性好、性能可靠,是組合機床和自動線較理想的基礎動力部件。直線模組的剛度高,熱變形小,進給穩定性高,從而保證了負荷下的實際精度。

|
