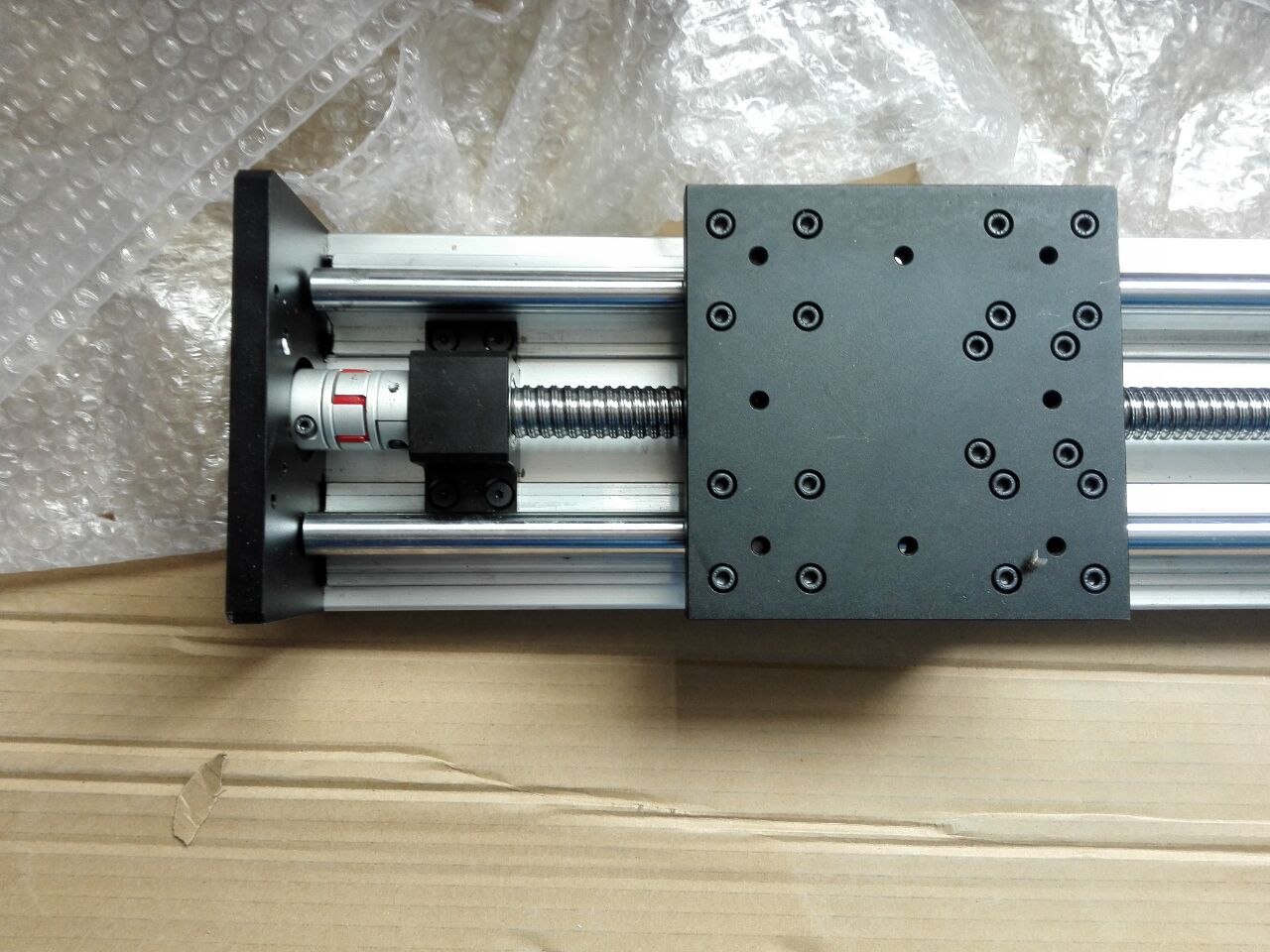

上圖為時代超群GBX系列重型導軌底部型材主要為鋁合金型材，定位精度可以達到0.01MM，水平在中****可達到500KG，垂直在中****可達到200KG，可配86、110、130系列步進電機，伺服電機使用。注意配步進電機時，速度越快負載能力越小，反之亦然。
加強型雙圓直線導軌按照型號可分為 GBX1605系列：絲桿直徑16MM,導程5MM，****移動速度50MM/S，有效行程50-1400MM GBX1610系列：絲桿直徑16MM,導程10MM，****移動速度100MM/S，有效行程50-1400MM GBX2005系列：絲桿直徑20MM,導程5MM最，大移動速度50MM/S，有效行程50-1400MM GBX2010系列：絲桿直徑20MM,導程5MM最，大移動速度100MM/S，有效行程50-1400MM

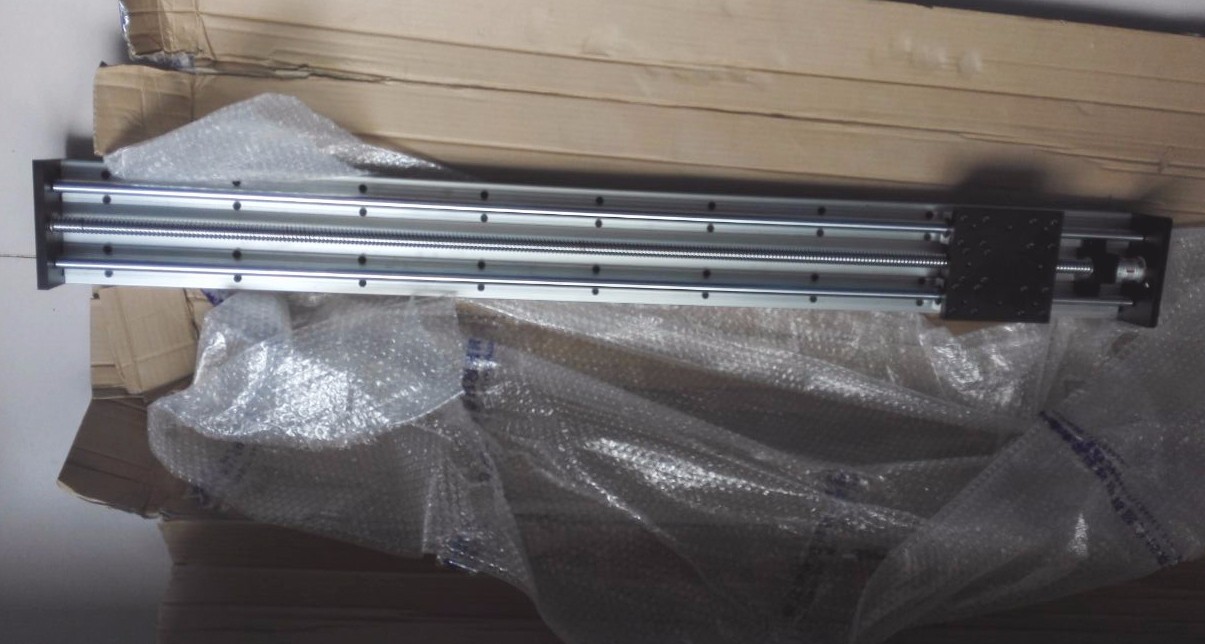

上圖GBX2005-1200加強型雙圓直線導軌，絲桿直徑20MM，導程5MM，導軌有效行程1200MM。客戶載重250KG，移動速度要求100MM/S-200MM/S，那么搭配什么電機比較合適呢？
因為客戶的調速范圍比較廣，步進電機轉速越高扭矩越小，價格相對便宜，但是客戶就要考慮到****的轉速，流出富余量，此時電機的轉速需要需要兩千多賺，步進電機是遠遠不能滿足的， 那么伺服電機就是很好的選擇，因為伺服電機扭矩恒定。還具備瞬時間三倍過載能力,根據客戶的負載和速度要求，客戶選擇1.8KW交流伺服套裝比較好

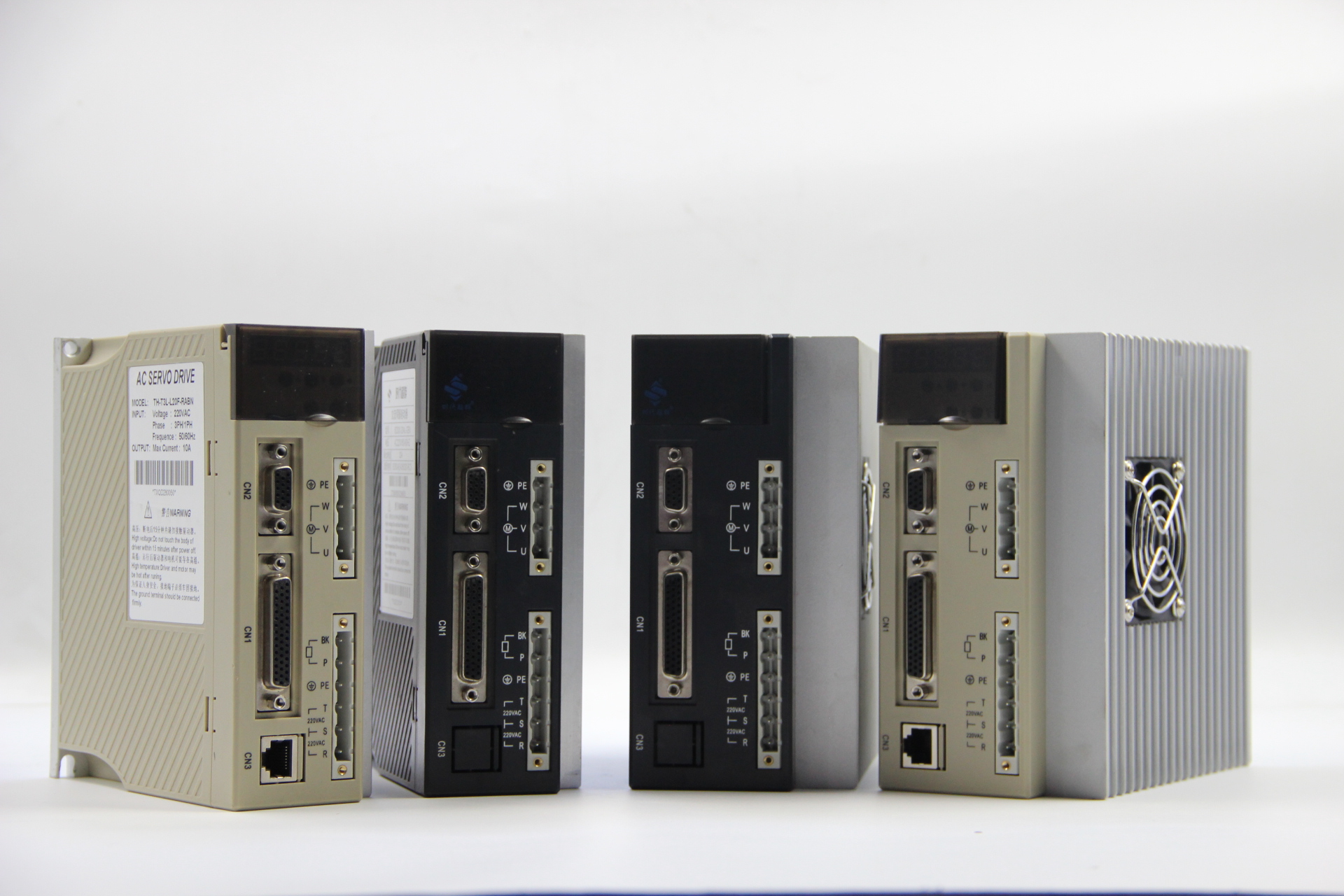

上圖中是時代超群6NM的伺服電機130AEA18030-SH3。選用高工作溫度、高磁能積優質永磁材料；采用有限元法優化電磁參數設計；采用正弦波電流驅動，運行特性良好，此電機體積小，重量輕，出力大，響應快，速度高，轉動平滑，力矩穩定。配套驅動SD300-30AL-GBN采用雙成PCB制版性能更穩定，數碼管實時顯示轉速，按鍵可隨時更改驅動參數；電路板表面噴涂厚層三防漆，防塵、防潮、防靜電，抵制惡劣環境，驅動器內部采用井TI芯片、原裝井口紅寶石電解電容電源濾波、美國仙童原裝大功率IPM模塊。高品質保證。
