焊接工藝設置步驟
3.1 系統與模擬量焊機連接設置步驟（備注：以下舉例是與模擬量焊機連接，設置步驟）
3.1.1 參數含義

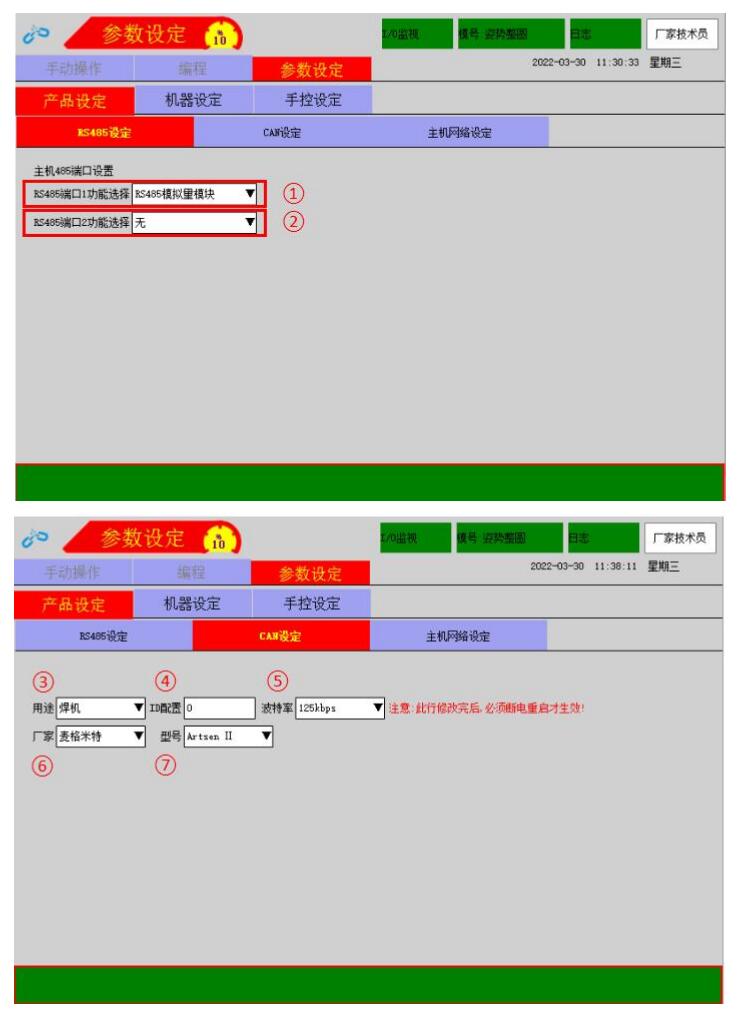

定義解釋：
①RS485 端口 1 功能選擇：對應電柜”CAN1”端口引腳 4、5、6 其接線定義分別為 485-1A、
485-1B、485-GND
②RS485 端口 2 功能選擇：對應電柜”CAN1”端口引腳 7、8、6 其接線定義分別為 485-2A、
485-2B、485-GND
③用途：指定 Can 口的用途。
④ID 配置：使用模擬量焊機時該參數無需設置，使用數字量時設置為 1
⑤波特率：使用模擬量焊機時該參數無需設置，使用麥格米特數字量焊機時為 125kbps
⑥廠家：使用模擬量焊機時該參數無需設置，是數字量焊機時請選擇對應的廠家
⑦型號：使用模擬量焊機時該參數無需設置，是數字量焊機時請選擇對應的型號
注意：數字量焊機廠家目前僅支持麥格米特 Artsen 系列
3.1.2 設置步驟

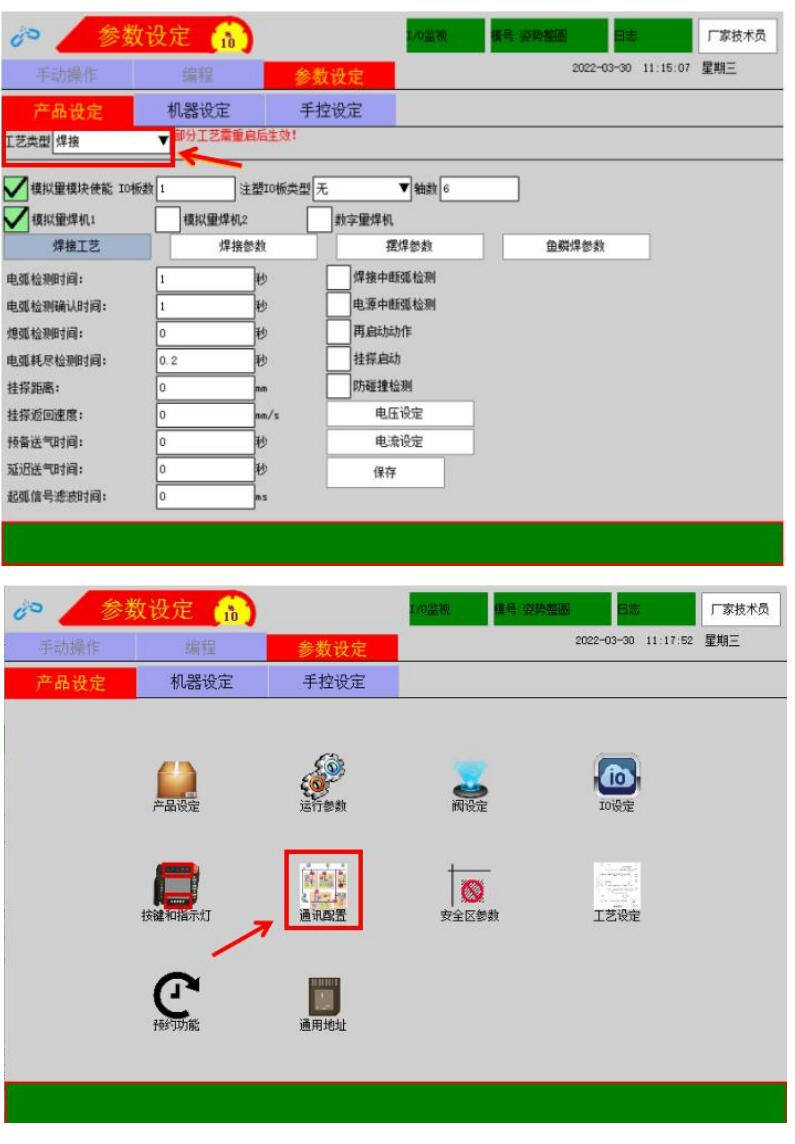

旋鈕開關在停止模式狀態下，參數設定選擇產品設定，選擇“工藝設定”→選擇“焊接工藝”
→然后去設定端口功能選擇“通訊配置”中“RS485 設定”→“RS485 端口 1 功能選擇”為
RS485 模擬量模塊→斷電重啟→打開工藝設定→勾選模擬量模塊使能→機器人系統連接模擬
量焊機設置完成
|
