步進電機是一種將電脈沖信號轉換成角位移的執行元件，可在寬廣的范圍內調速。在負載能力范圍內，其輸出轉角定位精度無積累誤差，特別適合于開環數控系統。 混合式步進電機是一種兼有反應式和永磁式兩種步進電機優點的新型電機，國外主流品種，國內也已大面積取代反應式步進電機成為市場熱點。五相及三相混合式步進電機因其分辨率小，精度高，低頻無振蕩，高頻力矩大，而成為混合式步進電機中的佼佼者。
特點

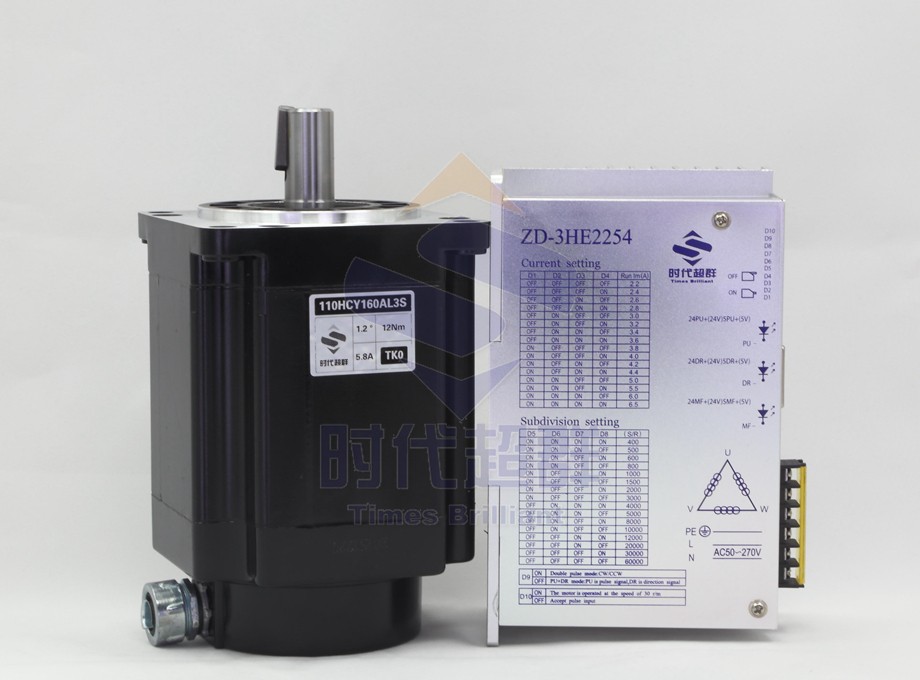

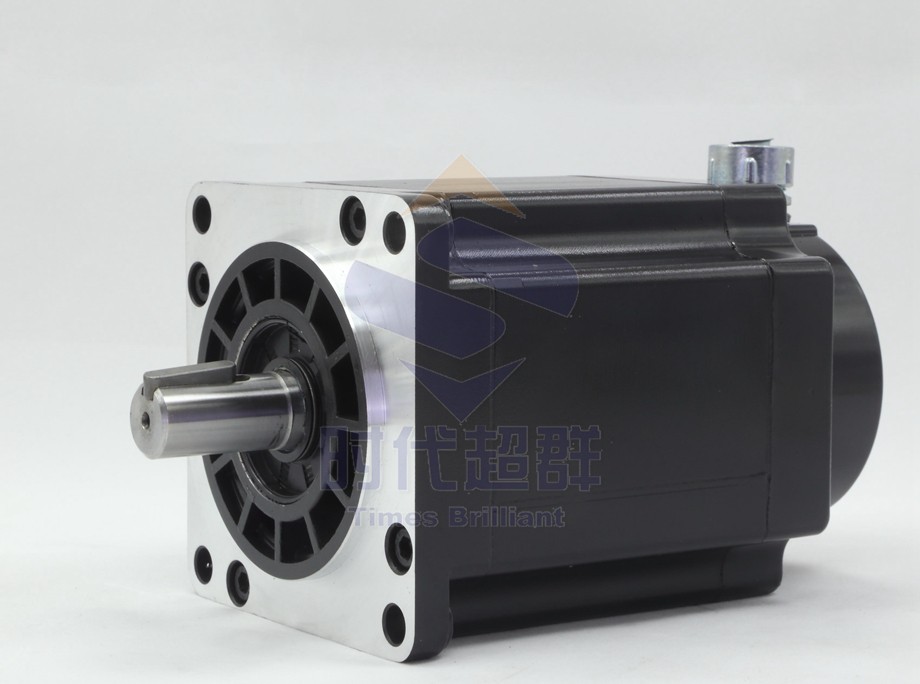

北京時代超群byg系列混合式步進電機，結合國內外先進技術而設計，采用優質材料和精良工藝制造，實行嚴格的質量管理，在國內處于****水平，可與國外同類電機媲美，其顯著特點是： 1、采用優質冷軋高矽片，無機殼鉚壓，大大改善了磁性能；電機體積小，驅動電流和功耗小，力矩大，運行頻率高，動態特性好，溫升低。本公司產品的靜態及動態力矩較國內同類產品高出一檔次。
2、有良好的內部阻尼特性，運行平穩，無明顯低頻振蕩區。
3、造型美觀，結構牢固，噪音低，可靠性高，使用壽命長。
4、品種齊全，系列完整，可滿足各種使用場合。正廣泛應用于各類機床，切割機、輕工、印刷、包裝、紡織、環保、醫療機械、航空航海設備，汽車，機器人，舞臺燈光控制、廣告設備，電腦繡花機等自動控制領域。
注意： （1）二相電機為四引出線，四相電機為八引出線，除出線方式不同外，其余參數性能完全一樣，配電源時四相電機可改接成二相電機，有串聯、并聯及單極性三種接法，按并聯接法時，相電流應加倍，四相電機用并聯接法時，高速性能要優于其它接法。大多數兩相電機是由4相電機按并聯接法接成的。 （2）五相電機用五邊形接法及三相電機用三角形接法時，驅動器電流應提高至表列相電流的1.7倍。五相及三相電機用星形接法時驅動器電流為相電流。五相電機用全橋驅動器及三相電機用三角形接法時，電機高速性能要優于其它接法，但溫升略高。有wb、wz、wj標志的為五邊型接法，有x標志者為星型接法。
驅動電壓為帶有參考意義的標準電壓，電機可在低于標準電壓或略高于標準電壓的范圍內正常使用，其值主要取決于驅動器。在力矩富裕的前提下，盡可能用較小的驅動電壓和電流，以降低電機溫升。
（3）二相及三相電機若用220v輸入電壓驅動時一定要接地保護。
|
