 當前位置:首頁--伺服電機--

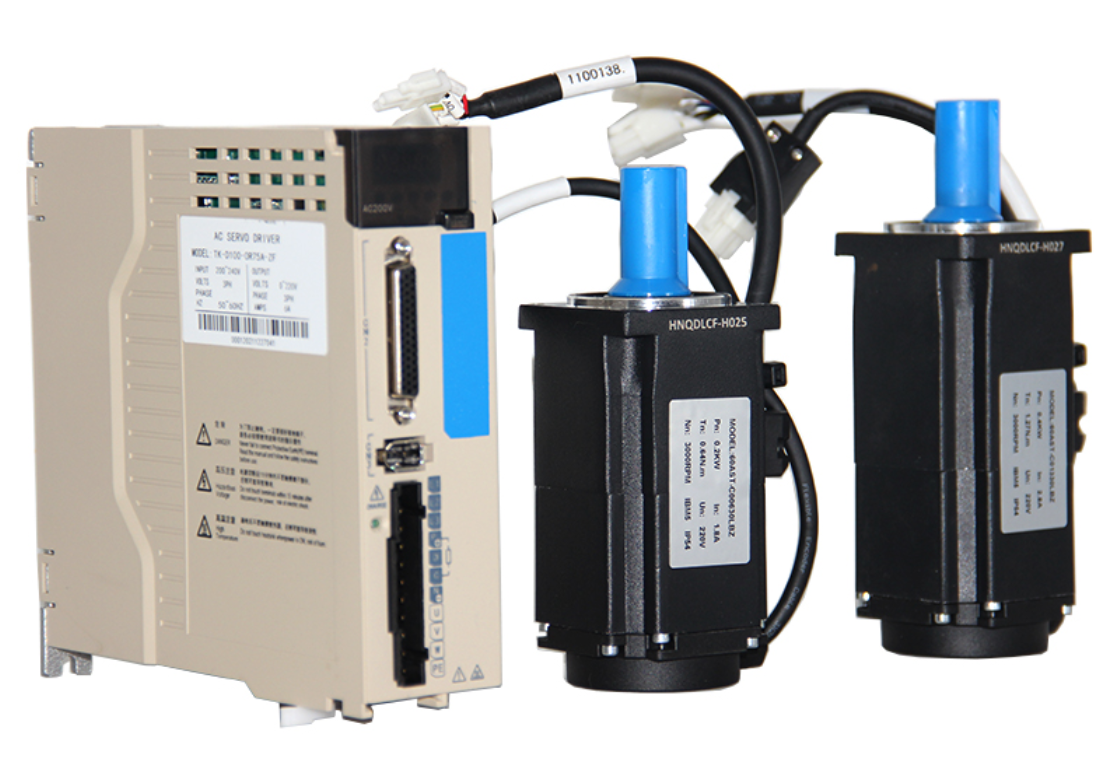

時代超群YT系列磁編伺服電機驅動器接線-YNN
2022年7月23日

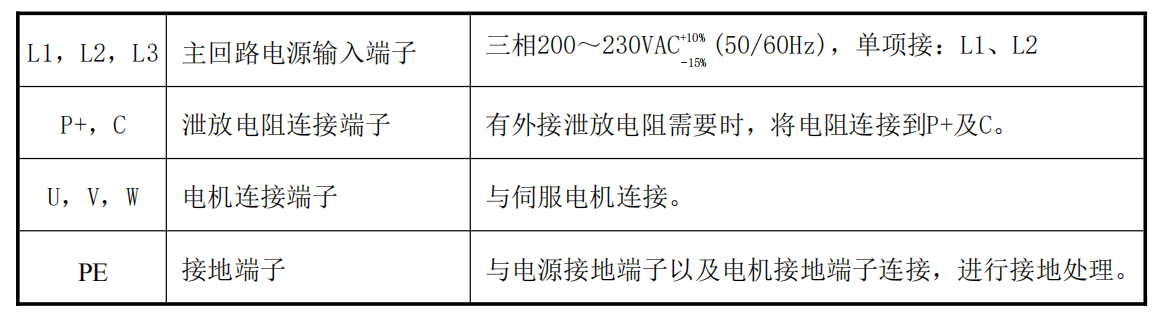

驅動器主電路端子的名稱與功能

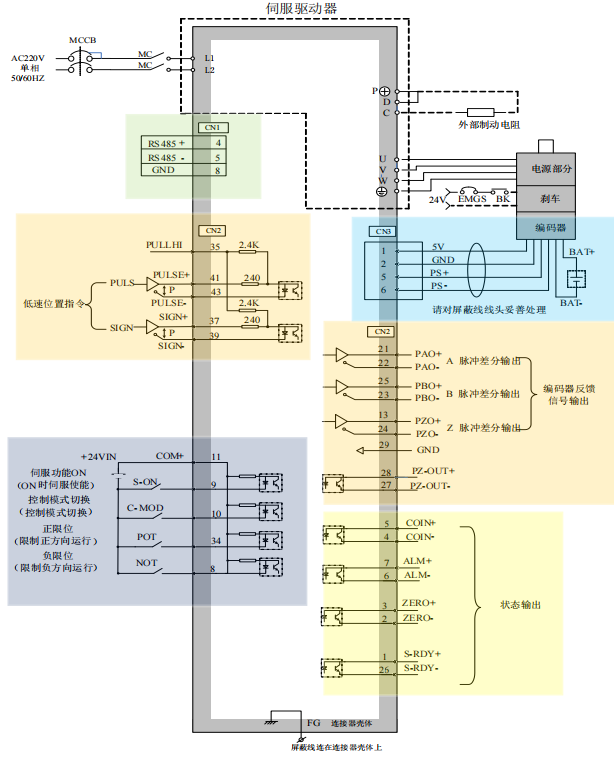

驅動器基本接線圖


電源線接伺服驅動器的 L1 和 L2

如 PLC 是集電極輸出（共陰極接線法），CN2 控制線 35 腳接 24V,39 腳接方向負，43 腳接脈沖負�？刂凭�的屏蔽層一端接 CN2 的金屬殼，一端接 PLC 的 GND；配合 PN201 使用。

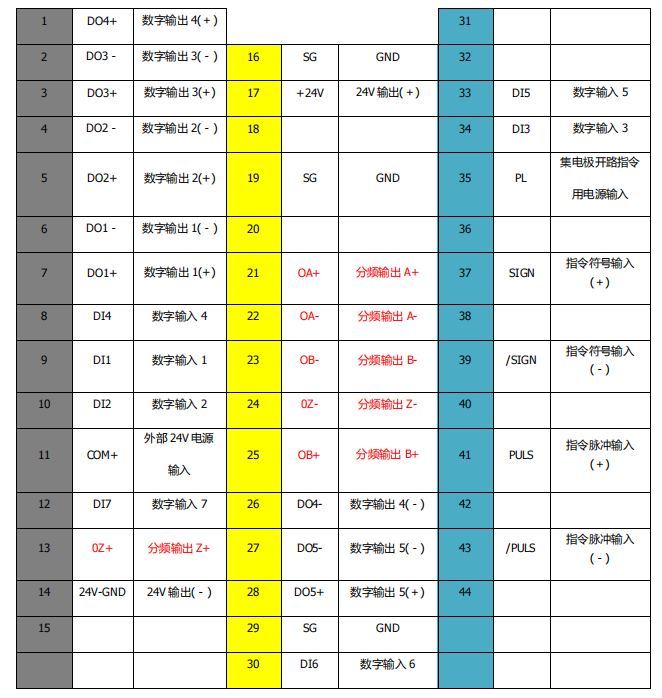

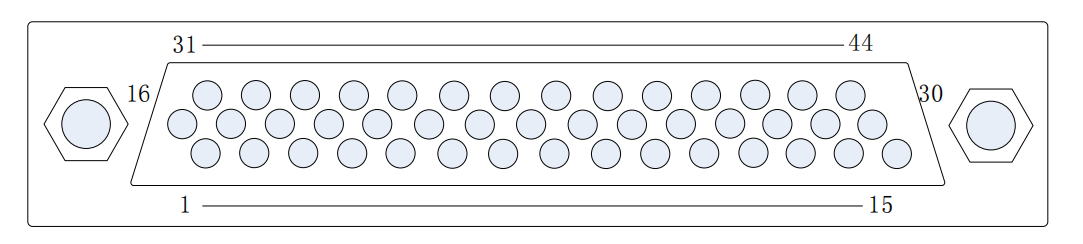

CN2-DB44針控制信號（輸入輸出信號）引腳定義：



用戶可以根據自身的使用需求焊接引腳
