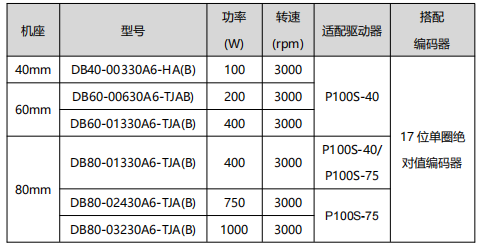

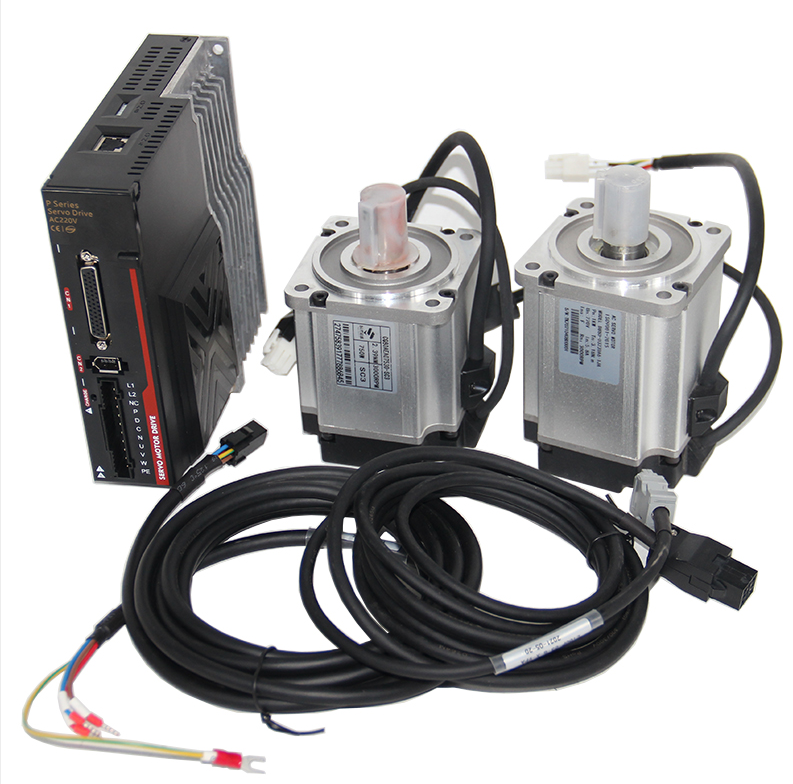

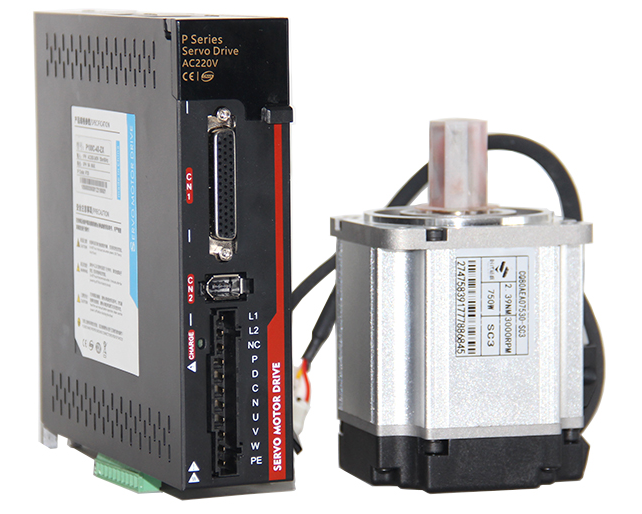

伺服電機和伺服驅動器適配表

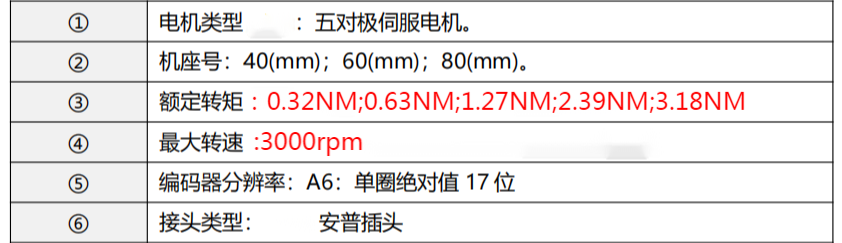

伺服電機規格

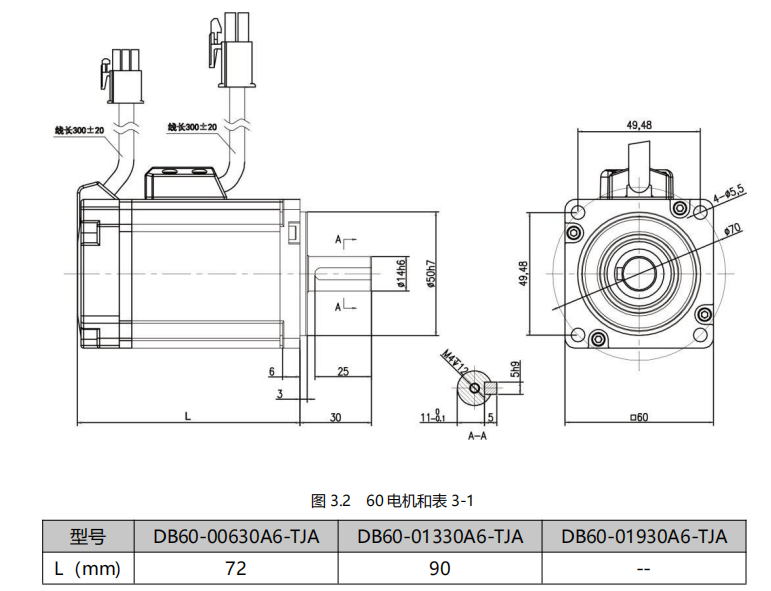

伺服電機尺寸 60 機座電機的安裝尺寸

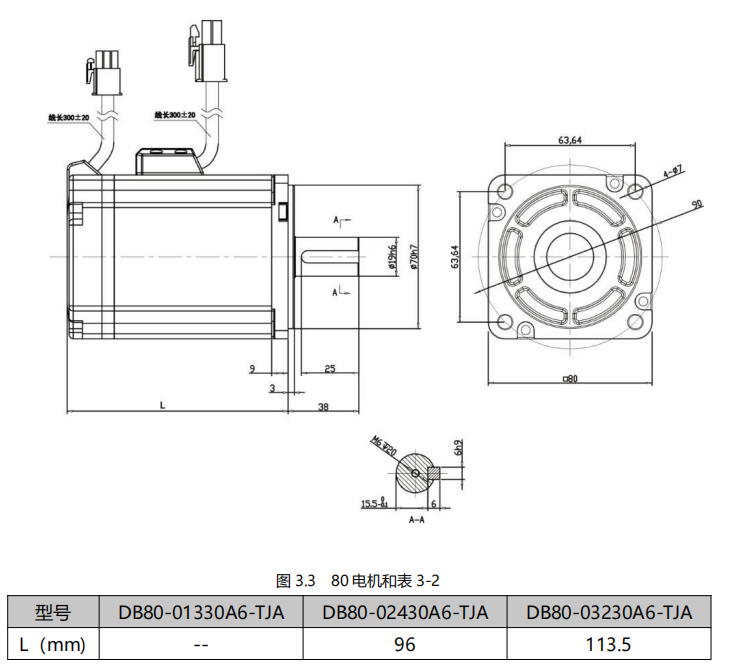

80 機座電機的安裝尺寸

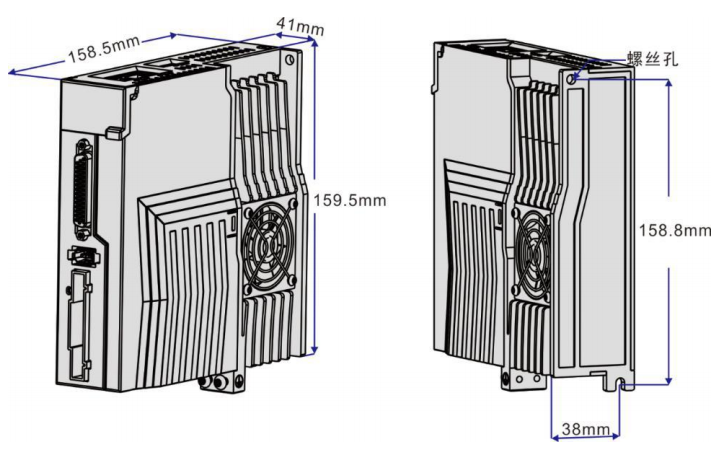

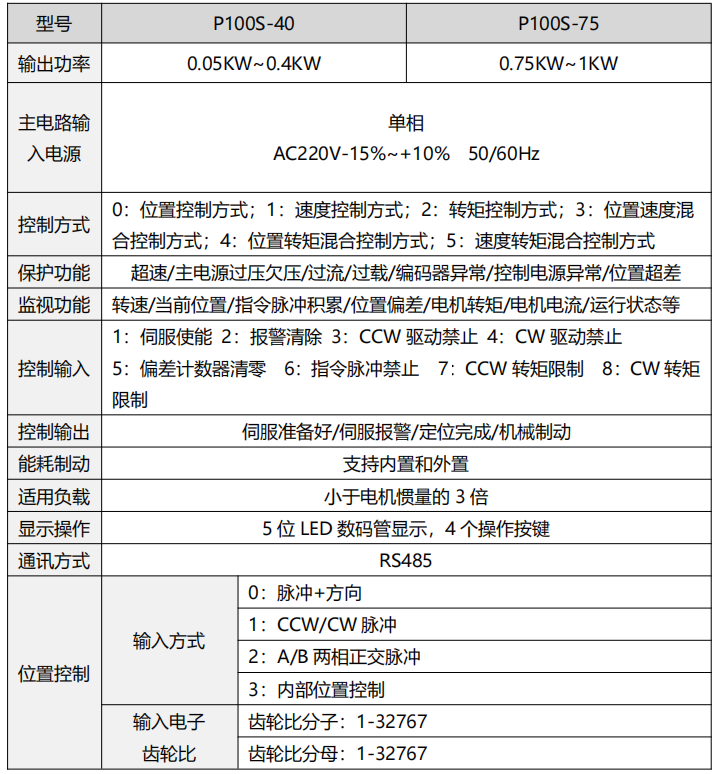

適配驅動器規格 驅動器尺寸

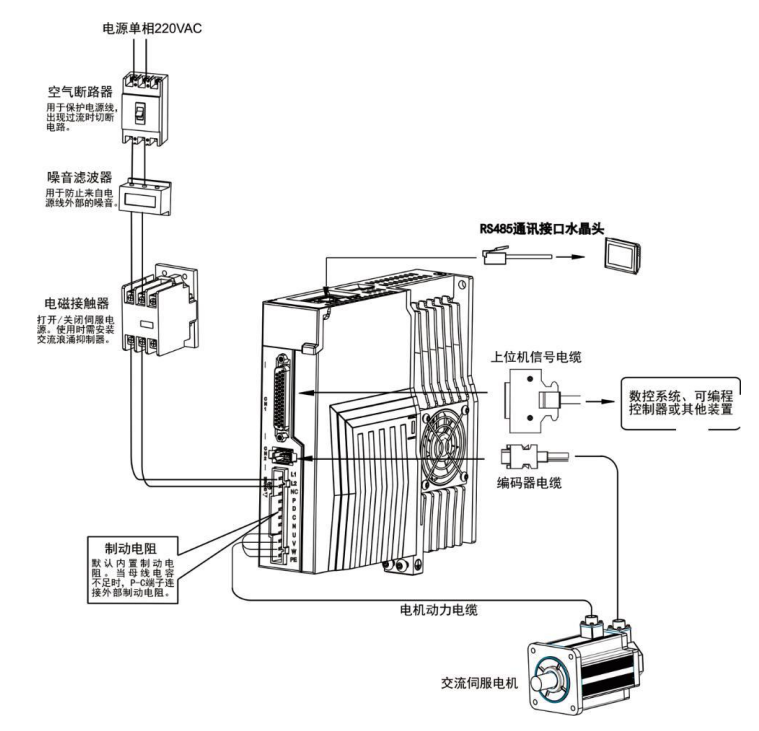

驅動器系統標準接線

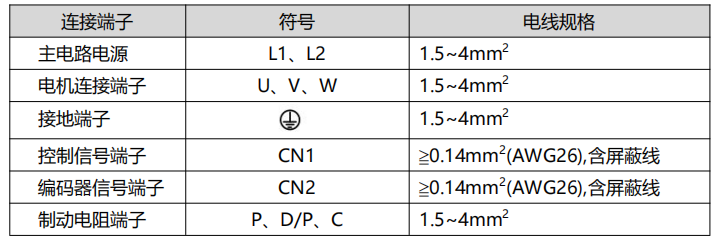

電線規格
注:編碼器電纜必須使用雙絞線。如果編碼器電纜太長(>20m),會導致編碼器供電不足,其電源和地線可采用多線連接或使用粗電線。 接線注意事項: 電纜長度,指令電纜 3m 以內,編碼器長度 20m 以內。 檢查 L1,L2 的電源和接線是否正確,如只支持單相 220VAC 的驅動器請勿接到380VAC 的電源上。 電機輸出 U、V、W 端子相序,必須和驅動器相應端子一一對應,接錯電機可能不轉或者飛車。不能用調換三相端子的方法來使電機反轉,這一點與異步電機不同。 由于伺服電機流過高頻開關電流,因此漏電流相對較大,電機接地端子必須與伺服驅動器接地端子PE連接一起并良好接地。 由于伺服電機流過高頻開關電流,因此漏電流相對較大,電機接地端子必須與伺服驅動器接地端子PE連接一起并良好接地。 防止噪聲產生的錯誤動作,請?jiān)陔娫瓷霞尤虢^緣變壓器及噪聲濾波器等裝置。 請將動力線(電機線,電源線等的強電回路)與信號線相距 30cm 以上來配線,不要放置在同一配線管內。 請安裝非熔斷型斷路器使驅動器故障時能及時切斷外部電源。 因?yàn)樗欧?qū)動器內部有大容量的電解電容,所以即使切斷了電源,內部電路中仍有高電壓,在切斷電源后,最少等待 5 分鐘以上才能接觸驅動器和電機。  |
