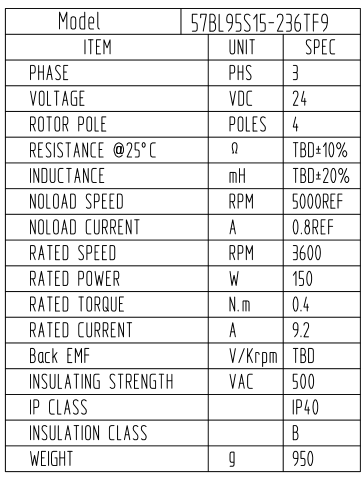

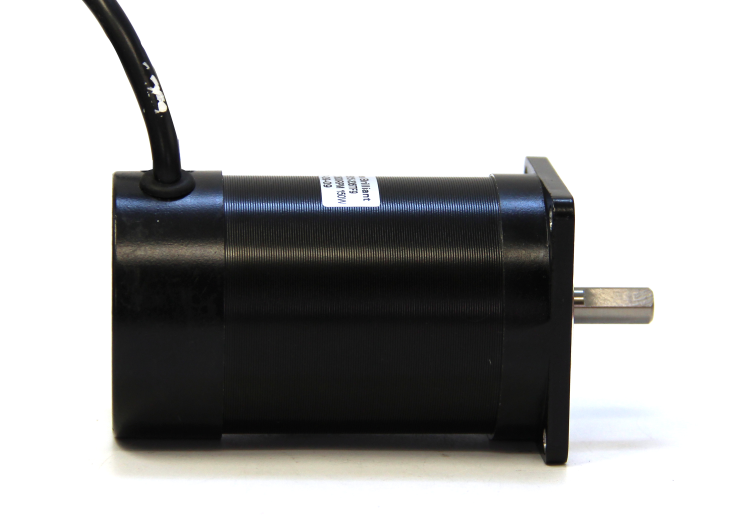

上圖是客戶訂購的一套150W直流無刷電機無霍爾的，57BL75S15-236TF9，電機電壓24V，功率150W，額定轉速3600轉，額定扭矩0.4NM,電機采用節能環保領域的驕子-釹鐵磁硼鋼，保證設備的良好性能，具體參數如下。

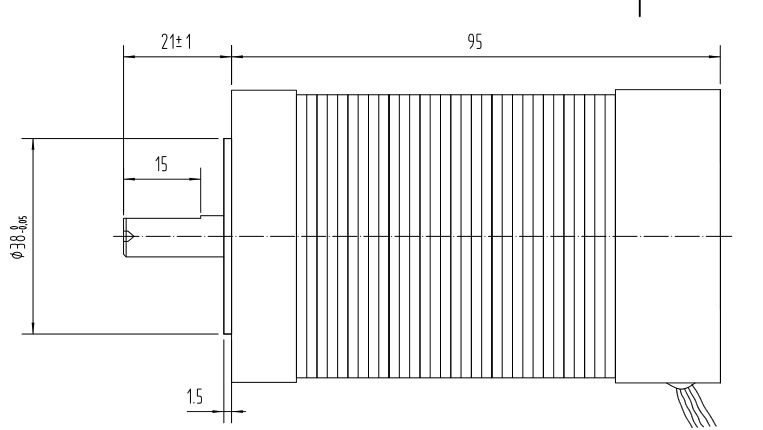

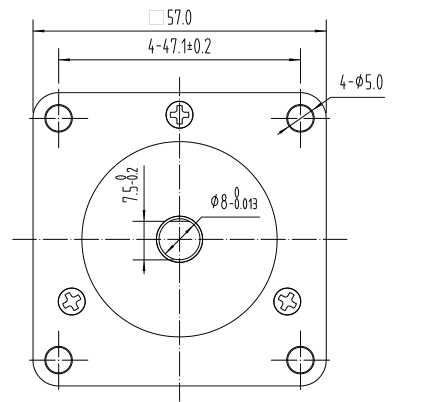

產品尺寸圖如下：

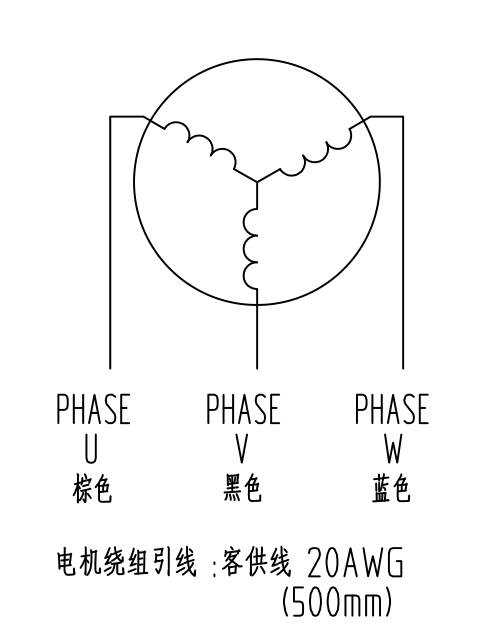

UVW線序圖如下
可以搭配有無霍爾都可以使用的直流無刷驅動器ZM-6510A
ZM-6510A 直流無刷電機驅動器是我公司****推出的產品，本產品使用大規模的集成電路取代原有硬件設計，具有更高的抗干擾性及快速響應等性能。本產品適合驅動峰值電流在 5A 以下，電源電壓在 DC18V~50V 以內 （面板標稱 DC24V~48V ）的任意一款低壓有霍爾或者無霍爾傳感器的三相直流無刷電機。產品應用于針織設備、醫療設備、食品包裝機械、電動工具等一系列的電氣自動化控制領域。

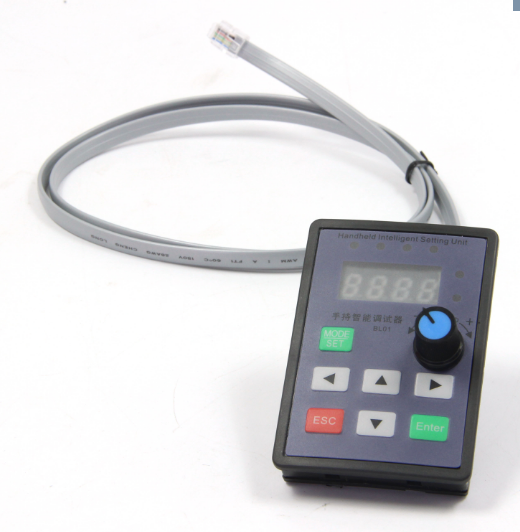

通過手持盒，調試成無霍爾模式，即可驅動低壓系列無霍爾直流無刷電機 如何控制電機調速？下圖紅框可外接電位器調速，VSP端口為調速信號端口
如何控制正反轉？下圖紅框端口短接，即可控制正反轉
如何控制電機啟停？下圖紅框端口短接，即可控制正啟停
