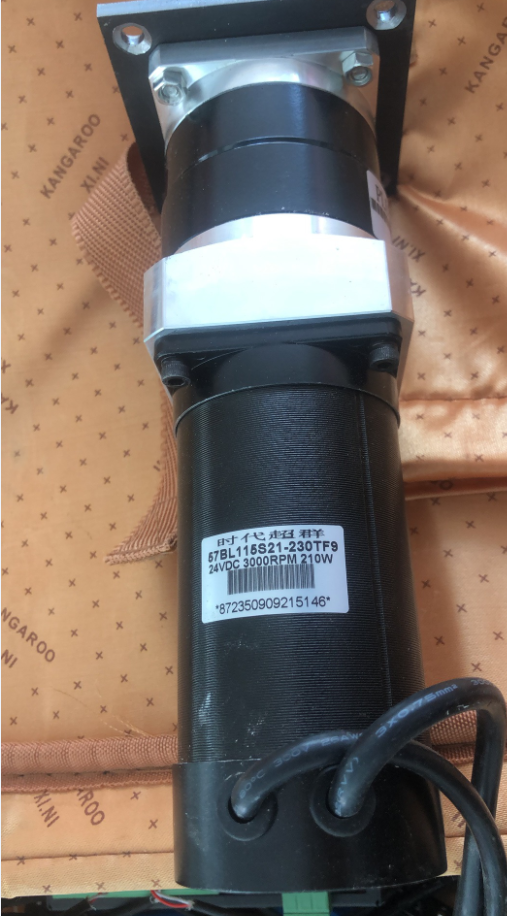

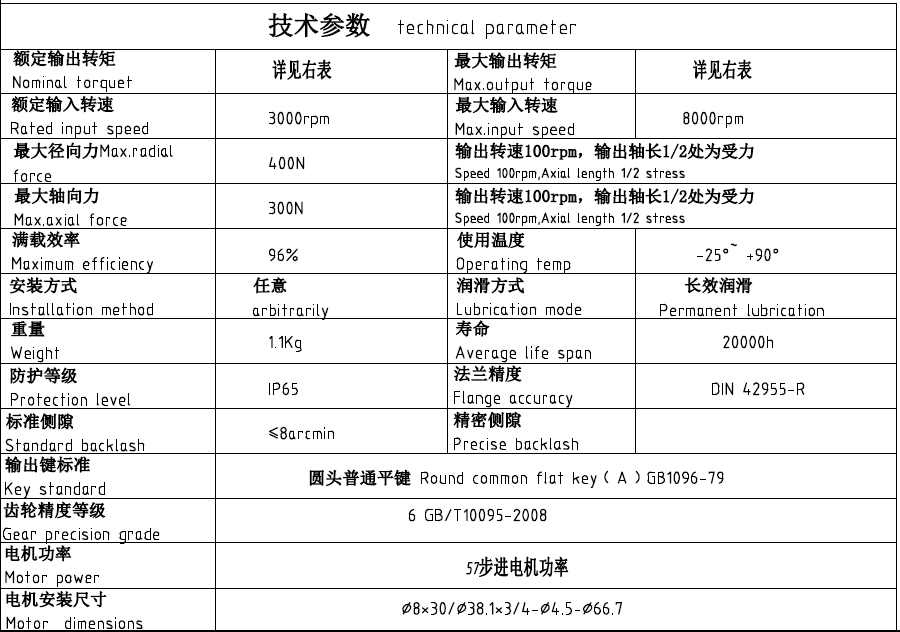

上圖客戶采用的是時代超群210W直流無刷電機57BL115S21-230TF9搭配10速比精密減速機，此電機為57方法蘭，24V供電，額定轉速為3000轉，額定轉速0.7NM，具體參數如下，
客戶在力矩不夠的情況下，加裝了10速比精密行星減速機，此款減速機噪音小。運行穩定
輸出最終轉速為3000/10=300RPM,電機300轉每分鐘 輸出扭矩為=0.7NM*10速比*96%效率=6.72N.m

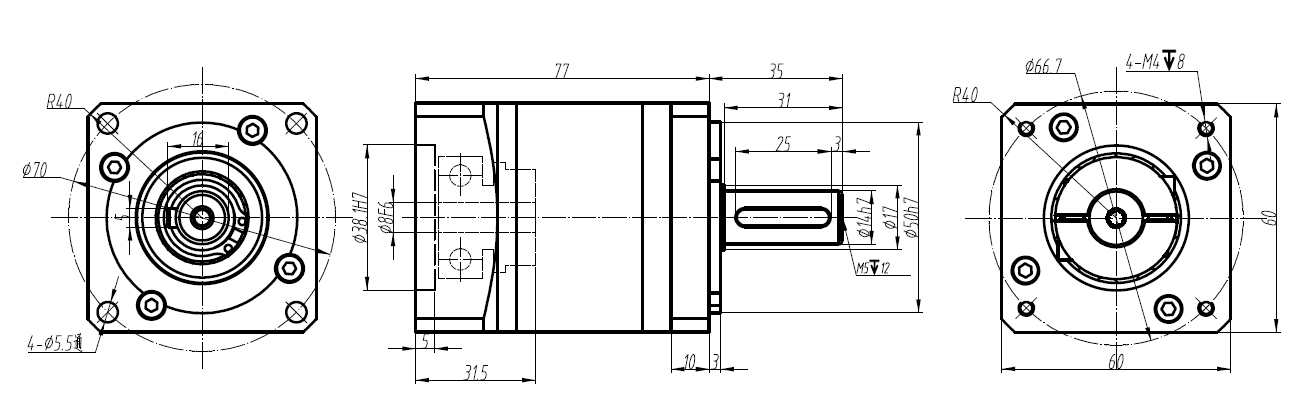

尺寸圖
那么如何給電機搭配適當?shù)尿?qū)動器呢。我公司提供驅動配套服務。為你選擇合適的驅動器。表格中電機額定電流13A,選配的驅動為24V輸入。，選擇ZM-6618（18A）效果是比較好的。
ZM-6618高集成度高可靠性無刷直流(BLDC)電機控制器, 三相全橋，PWM 方波驅動控制,過流保護措施，過載時立即關斷輸出及時保護電機,純硬件設計，高速度，高抗干擾能力,寬幅電壓兼容 DC12-60V,低發熱，大功率
上圖為接線應用功能圖 此款驅動器具有以下功能： 欠電壓( ≤ 15V )、過壓 60V 堵轉 3 秒自動關斷輸出 霍爾錯誤保護 輸出 18A，過流關斷輸出 支持內置電位器、外接電位器、模擬電壓和 PWM 調速 帶有使能、平滑切換方向、報警輸出、速度反饋功能， 靈活配合常開、常閉控制系統 具有緩啟動功能，避免電流過沖，有效保護電機 緩啟動時間多檔定制（0S、1S、3S、10S）默認 1S 聯系方式：QQ:467102884 電話：13811070445（劉女士） 淘寶店鋪：
