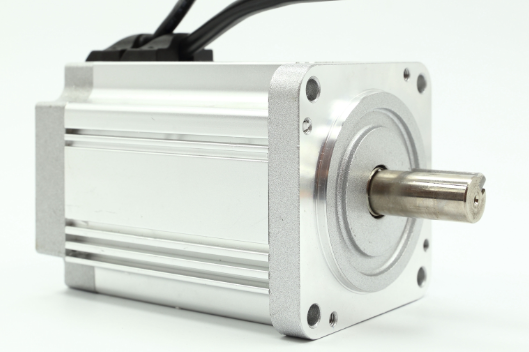

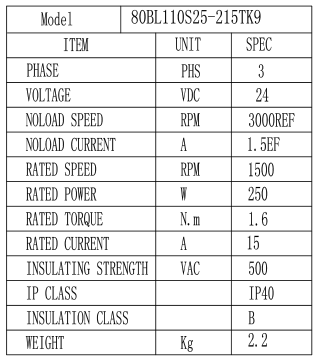

上圖是客戶定制的一款80直流無刷電80BL110S25-215TK9，此款電機采用節能環保領域的驕子-釹鐵磁硼鋼，保證設備的良好性能。電機電壓24V，功率250W，轉速1500轉，額定扭矩1.6NM。具體參數如下：應用范圍非常廣泛。 電機參數表如下：
電機尺寸圖如下：
客戶選用此款電機搭配64速比行星減速機，是的輸出扭矩可達50多牛米，輸出轉速為20轉每分鐘

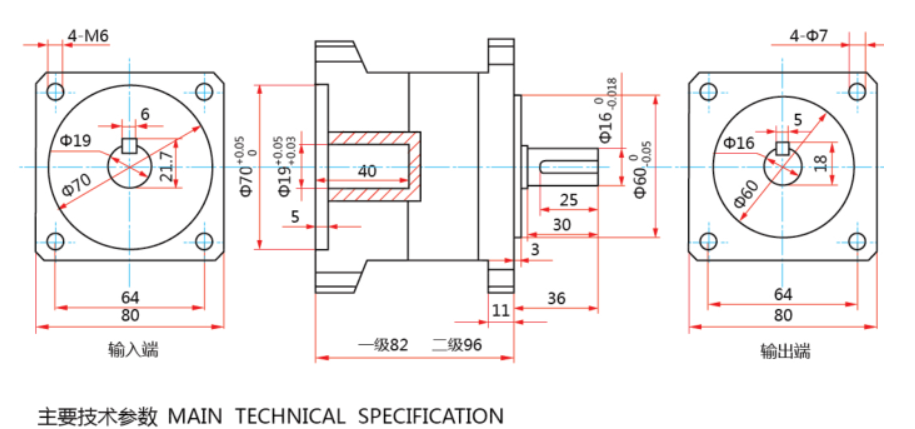

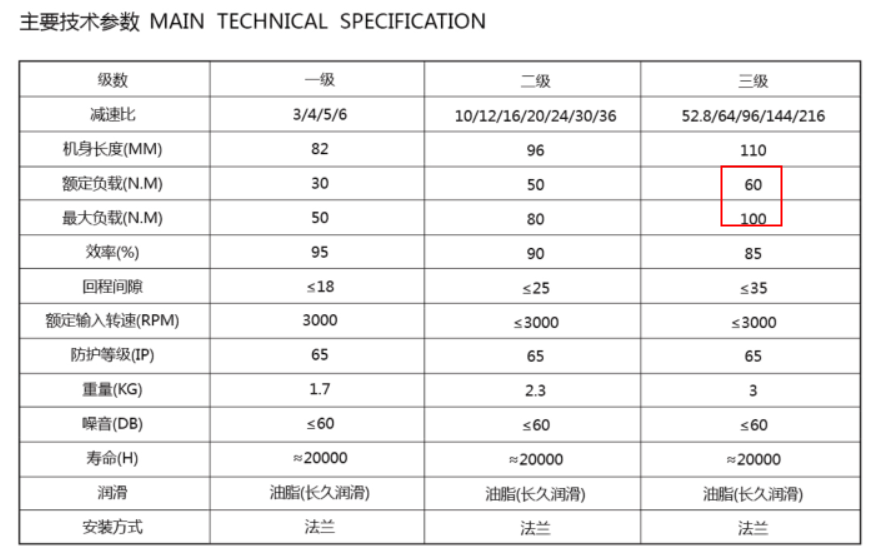

PX80N064S0為例減速比為1:64，額定承受輸出扭矩為60NM，回程間隙≤20，可配80系列無刷電機使用，1500轉的無刷電機加上1:64的減速機之后，轉速可降低到每分鐘二十三轉左右，輸出扭矩=電機扭矩1.6NM*64速比*80%效率=81.92NM大于減速機能耐承受的額定扭矩60NM，所以最終輸出扭矩為60NM
那么如何給這款無刷電機搭配適當?shù)尿寗悠髂�。我公司提供驅動配套服務。為你選擇合適的驅動器。250W/24V=10.4A,選配的驅動電壓輸入為24V，電流大于峰值電流(10.4A的1.5倍左右)，選擇ZM-6618（48V 18A）效果是比較好的.
ZM-6618高集成度高可靠性無刷直流(BLDC)電機控制器, 三相全橋，PWM 方波驅動控制,過流保護措施，過載時立即關斷輸出及時保護電機,純硬件設計，高速度，高抗干擾能力,寬幅電壓兼容 DC12-60V,低發熱，大功率
上圖為接線應用功能圖 此款驅動器具有以下功能： 欠電壓( ≤ 15V )、過壓 60V 堵轉 3 秒自動關斷輸出 霍爾錯誤保護 輸出 18A，過流關斷輸出 支持內置電位器、外接電位器、模擬電壓和 PWM 調速 帶有使能、平滑切換方向、報警輸出、速度反饋功能， 靈活配合常開、常閉控制系統 具有緩啟動功能，避免電流過沖，有效保護電機 緩啟動時間多檔定制（0S、1S、3S、10S）默認 1S
