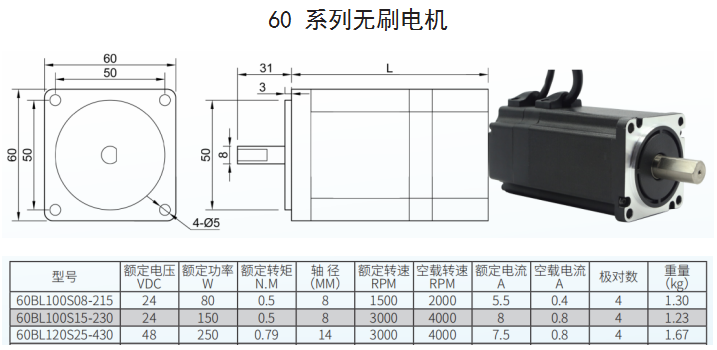

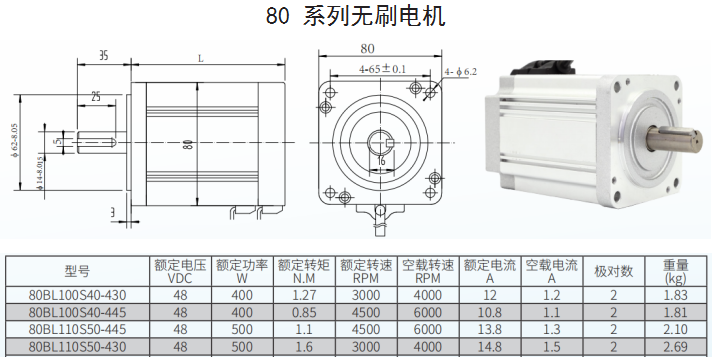

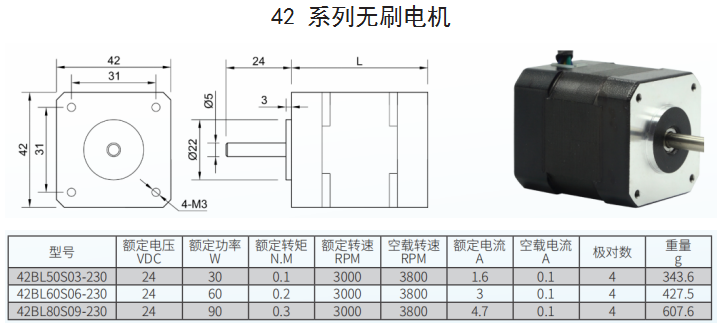

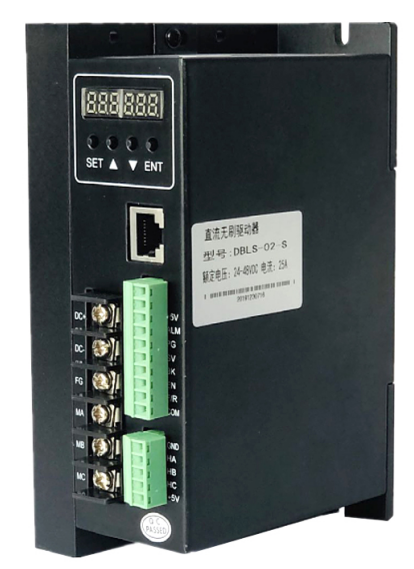

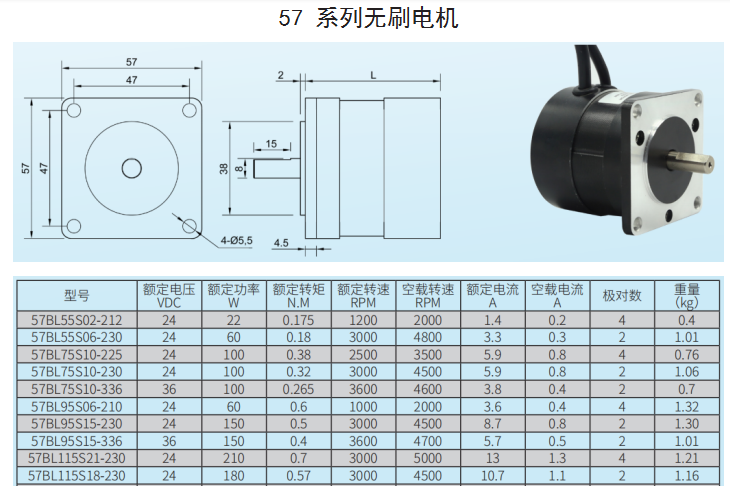

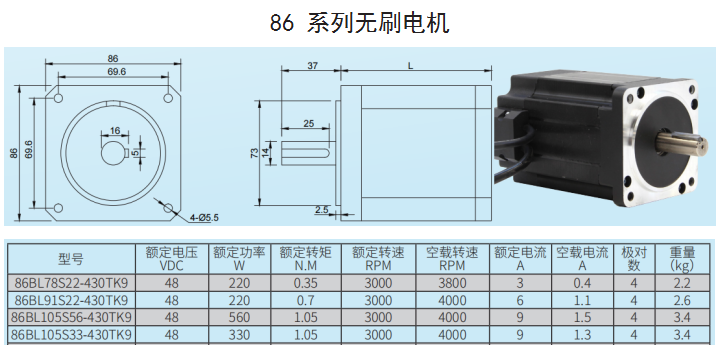

無刷數顯驅動器DBLS-02-S,直流電源供電，電壓范圍24VDC～48VDC，峰值電流30A,6位數顯4個按鍵控制，可設置有霍爾或無霍爾傳感驅動方式，可以通過RS485接口實現通訊控制，可以進行多段速度設置，對電機進行調速控制，調速方式多樣，可通過驅動器內部電位器實現調速，也可以外接電位器進行調速，或外接模擬電壓進行調速，也可以外接PWM脈寬信號來實現調速等等，具有使能，方向切換及電機速度脈沖反饋等控制功能，也可以實現電機報警信號輸出等等，適配600W以下無刷電機，電機參數如下：

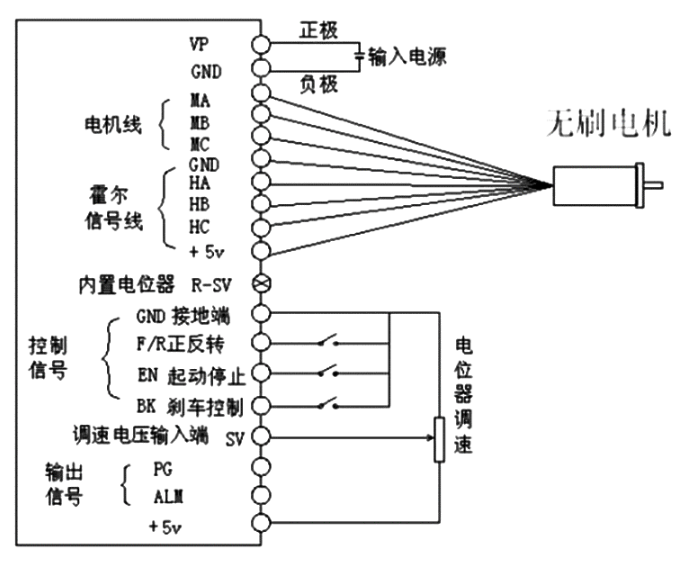

驅動器接線圖

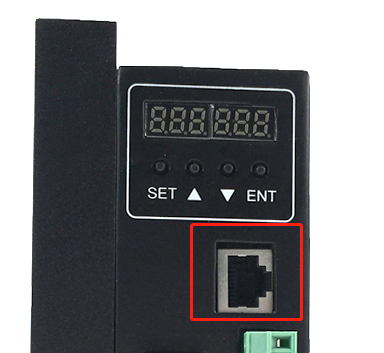

驅動器端口

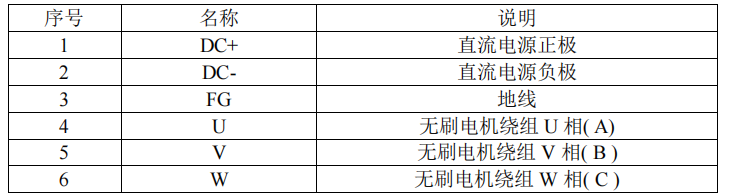

端口功能說明 電源和電機接線端

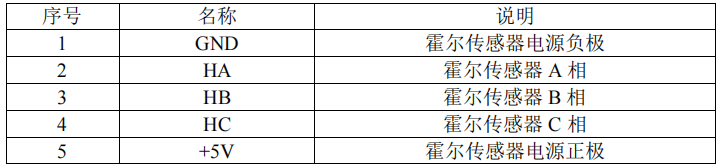

霍爾傳感器信號端

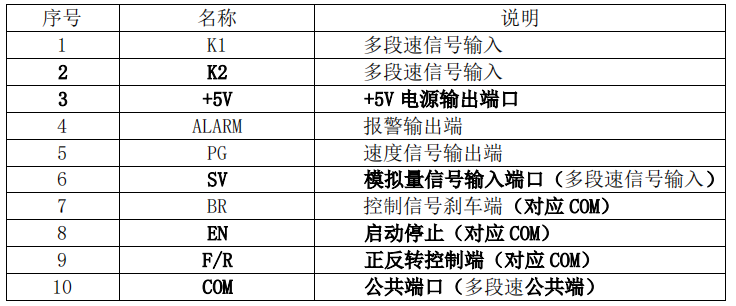

控制接口
調速功能 1. 內部電位器調速 內部電位器調速: 逆時針旋轉驅動器面板上的電位器電機轉速減小，順時針則轉速增大。用戶使用外部輸入調速時必須將電位器設于最小狀態。 2 外接電位器調速

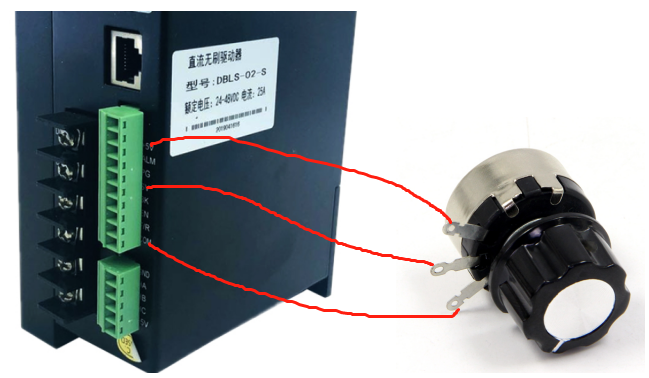

外接電位器調速：外部輸入調速將外接電位器的兩個固定端分別接于驅動器的 COM 和+5v 一端，將調節端接于 SV 端即可使用外接電位器(5K~100K)調速。 3 外接模擬電壓調速

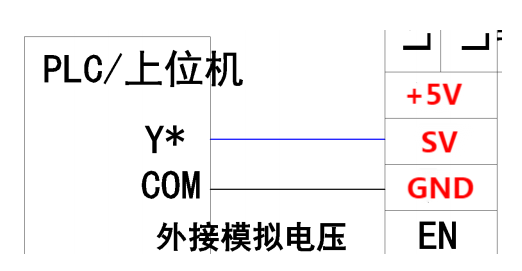

外接模擬電壓調速：可以通過其它的控制單元(如 PLC、單片機等)輸入模擬電壓到 SV 端實現調速（相對于 COM）,SV 端口的接受范圍為 DC OV~+5V，對應電機轉速為 0~額定轉速。 4 外接PWM信號調速

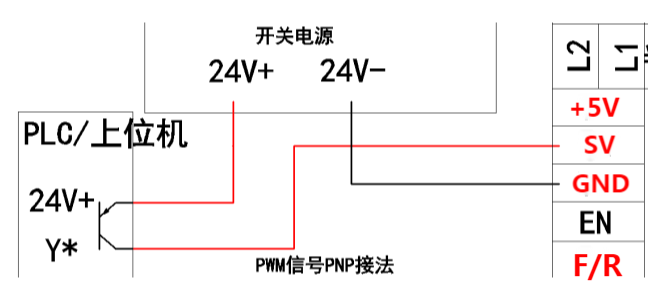

外接PWM信號調速：在 SV 與 COM 之間可以施加幅值為 5V，頻率為 1KHz~2KHz的脈寬數字信號（PWM）進行調速，電機轉速受其占空比線性調節。這時可以通過調整 R-SV 電位器對 SV 數字信號幅值進行 0~1.0 比率 衰減處理，一般將 R-SV 調到 1.0，對 SV 輸入數字信號不做衰減處理。 使能控制
通過控制端子 EN 相對于 COM 的通、斷可以控制電機的運行和停止。當端子接通時電機運行反之電機停止。使用運行／停止端控制電機停止時，電機為自然停車，其運動規律與負載慣性有關。 方向切換控制（F/R）

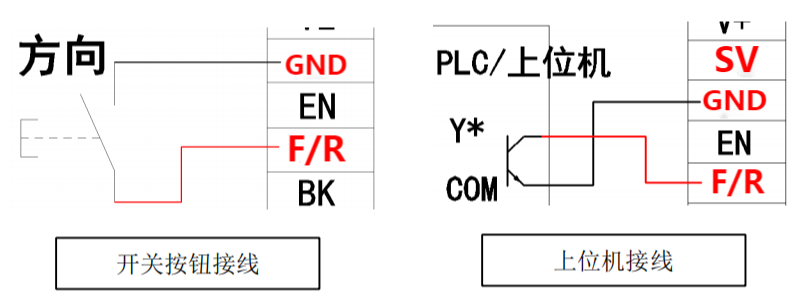

通過控制端子 F/R 與端子 COM 的通、斷可以控制電機的運轉方向。當 F/R 與端子 COM 不接通時，電機順時針運行（面對電機軸），反之則電機逆時針?lè)较蜻\(yùn)轉；為避免驅動器的損壞在改變電機轉向時，應先使電機停止運動后，再操作改變轉向，避免在電機運行中進行運轉方向操作。 驅動器顯示及鍵盤

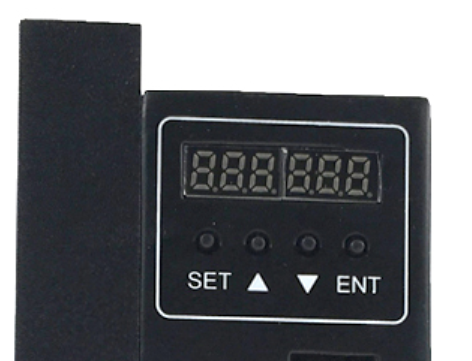

“SET”: 表示啟動/停止 (返回鍵) “△”: 設置參數時參數數值加1 “▽”: 設置參數時參數數值減1 “ENT: ENTER” 確認鍵 （調出系統參數） 系統參數設定方式 1.系統參數設定必須在電機停機狀態,即面板模式時電機為停止?fàn)顟B(tài)或是外部端口模式時處于使能斷開狀態，在待機情況下，按“ENTER”鍵；會調出系統參數，再按 ENTER 鍵，會調出系統參數的設置值。 2.按 “△”或“▽”鍵調到希望修改的參數。如果不想修改按“SET”鍵跳出設定，回到待機狀態。 3.再按“ENTER”鍵會見到參數內容。如果不想修改按“SET”鍵跳出設定，回到待機狀態。 4. 按 “△”或“▽”鍵調整希望修改的參數數值。 5. 按“ENTER”鍵存儲參數，按 SET 鍵回到待機狀態。 說明：在設置狀態，如果一分鐘沒有按鍵按下會自動跳到轉速顯示界面。 工作模式： 驅動器的工作模式有兩種，可通過面板設置，其一是面板工作模式；其二是外部端口工作模式；電機按照設定方式工作，數碼管顯示電機運轉轉速。在面板工作模式下，按 SET鍵啟動、停止電機，長按住△、▽鍵增加、降低電機轉速,按 ENTER 鍵確定電機轉速。電機按設定轉速運行。 驅動器面板工作模式P00X可以對電機控制方式（00:外部端口控制方式/10 : 分 段 調 速 模 式/18 :面板控制方式和 485通訊控制方式,默認外部端口控制方式），電機極對數（范圍1~255 ，系統默認2對極），額定轉速設置（范圍1~65535 ，對外部端口模式有效），顯示模式 （00：速度顯示模式/01：PWM 調速模式/02：分段調速模式（P000 參數為 10 的時候）及無感模式設置、加減速設置等等。 分段調速控制說明

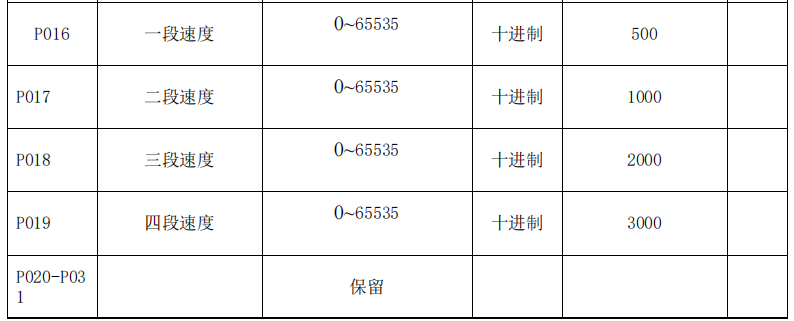

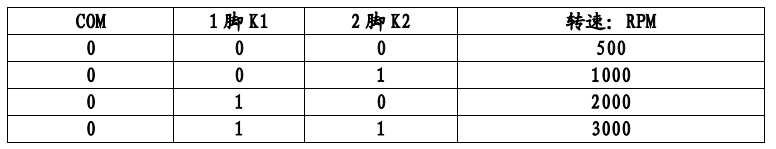

設置分段調速模式：P—000 參數改成 10，P—003 改成 02，EN 接 0V 分段調速檔位表格：0 代表 0V，1 代表 5V， 1 腳 2 腳懸空 5V。具體如下：
RS485通訊控制

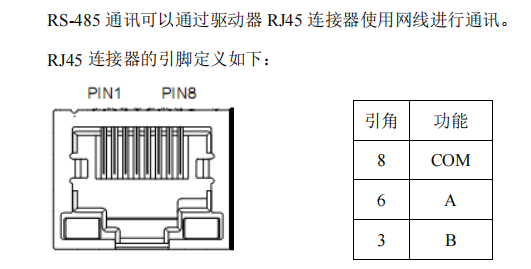

通訊接線方法

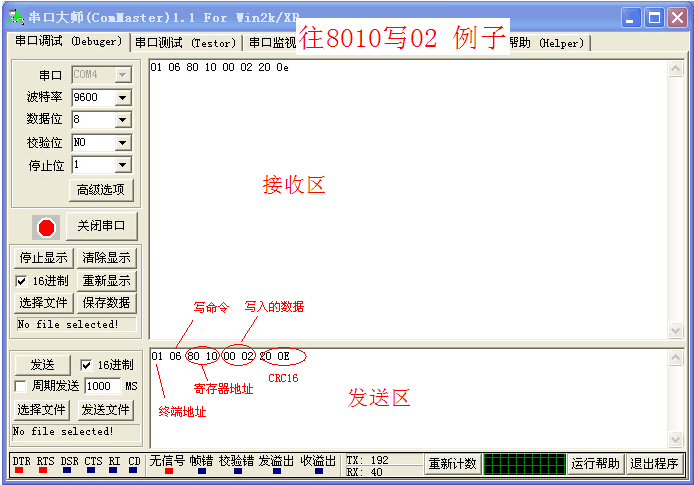

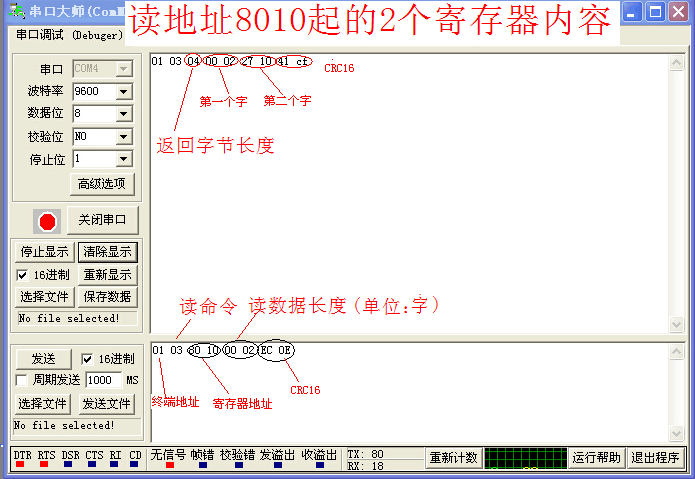

傳輸模式 RTU，效驗?zāi)Ｊ?CRC，CRC 起始字 FFFFH。數據模式 8 位異步串行，1 停止位，無效驗位，支持多種通訊速率。 注意：如果需要通訊模式控制電機，必須在內部調速模式下進行。 通過485通訊調試軟件對驅動器參數進行設置 舉例：
|
