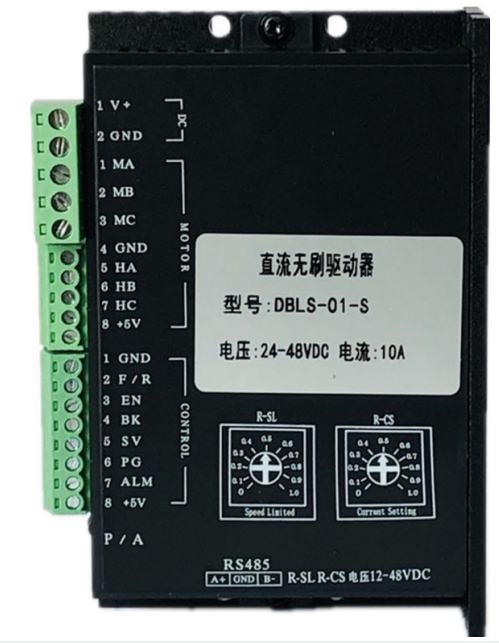

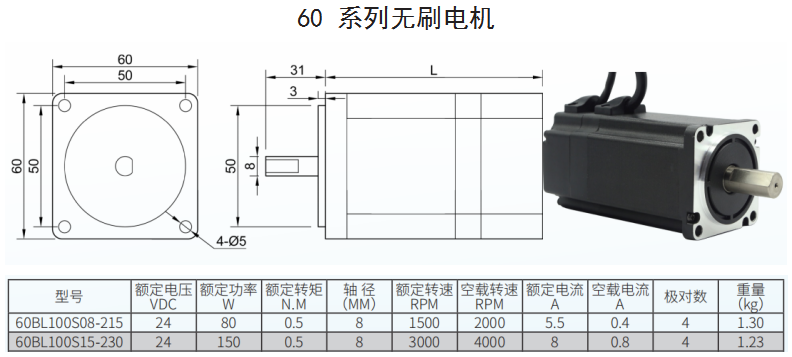

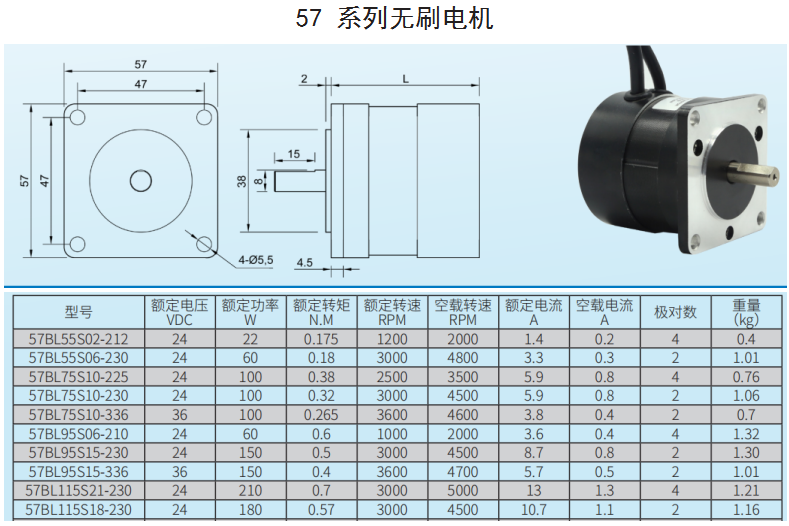

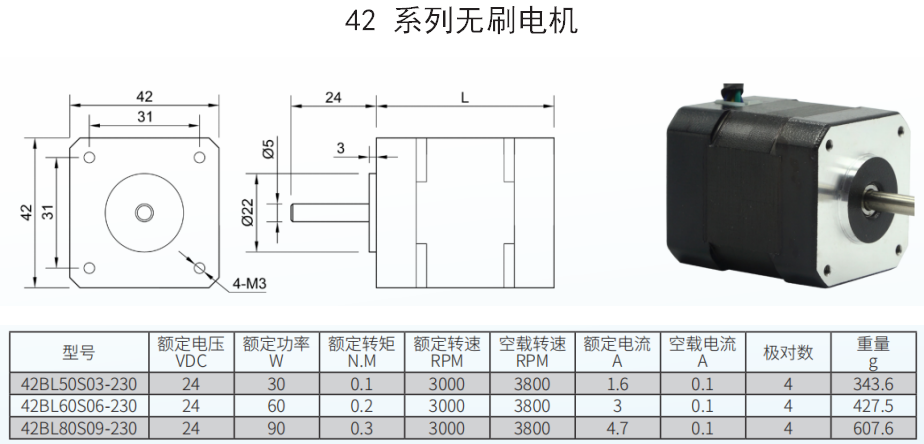

無刷驅動器DBLS-01-S,直流電源供電，電壓范圍24-48VDC,峰值電流13A,內置電位器可以實現速度，電流控制，也可外接電位器或外接模擬信號，PWM信號，實現外部調速，具有使能，方向切換，剎車等控制功能，過載倍數大于2，在低速下轉矩可以達到****，RTU485通訊，可以實現485通訊控制，具有過壓、欠壓、過流、過溫、電流峰值、霍爾信號等故障報警功能，適配電機如下：

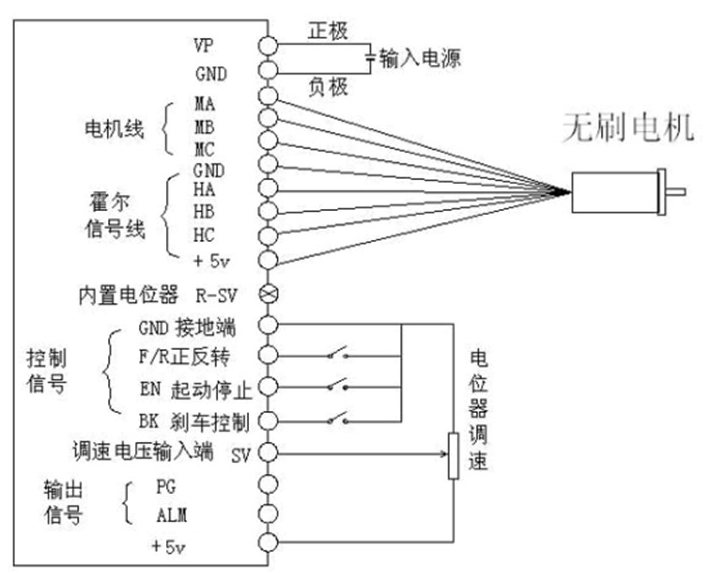

驅動器接線圖

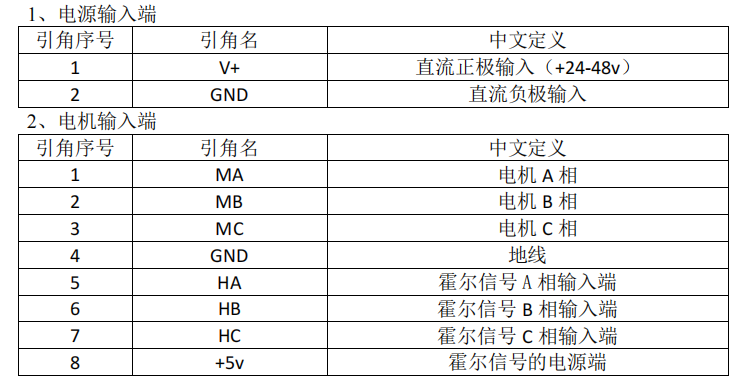

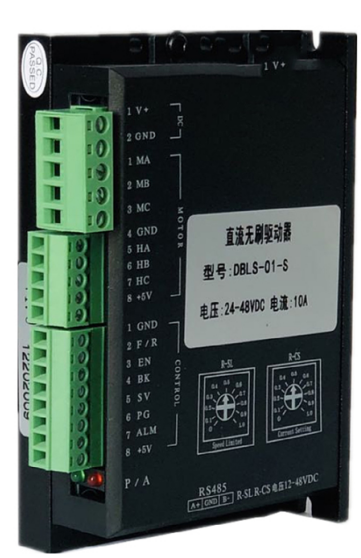

驅動器端口
控制信號端口功能說明 1 GND：信號地 2 F/R：正、反轉控制，接 GND 反轉，不接正轉 3 EN：使能控制；EN 接地，電機轉（聯機狀態），EN 不接，電機不轉（脫機狀態） 4 BK：剎車控制；當不接地正常工作，當接地時，電機電氣剎車。 5 SV: 模擬量 0-5vdc 輸入端 6 PG：電機速度脈沖輸出；當極對數為 P 時，每轉輸出 3P 個脈沖（OC 門輸入） 7 ALM：報警輸出；當電路處于報警狀態時，輸出低電平（OC 門輸出） 8 +5V：調速電壓輸出，可用電位器在 SV 和 GND 形成連續可調 485通訊端口：RS485 雙線制串行鏈路通訊，可以通訊連接控制或是與電腦連接修改參數。 內置電位器 R-SL：調節電機速度增益,可以從 0~****范圍內調速。 內置電位器 R-CS: ****保護電流設定,內設電位器可設定 0%~****連續電流保護 調速功能 1 內部調速（R-SL）
內部電位器調速: 逆時針旋轉驅動器面板上的電位器電機轉速減小，順時針則轉速增大。用戶使用外部輸入調速時必須將電位器設于最小狀態。 2 外接電位器

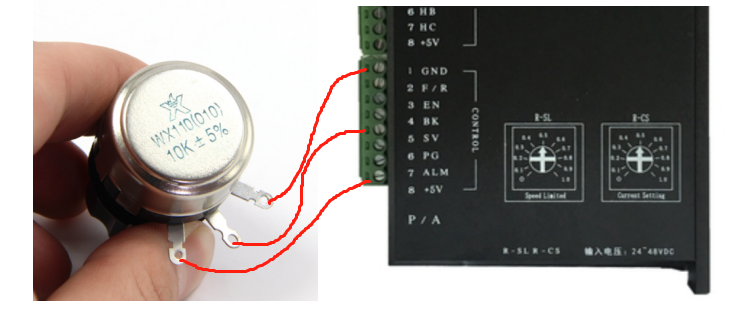

外接電位器:外部輸入調速將外接電位器的兩個固定端分別接于驅動器的 GND 和+5v 一端，將調節端接于 SV 端即可使用外接電位器(10K~50K)調速。 3 外接模擬電壓調速
外接模擬電壓調速:可以通過其它的控制單元(如 PLC、單片機等）輸入模擬電壓到 SV 端實現調速（相對于 GND）,SV 端口的接受范圍為 DC OV~+5V，對應電機轉速為 0~額定轉速。 4 外接PWM信號調速

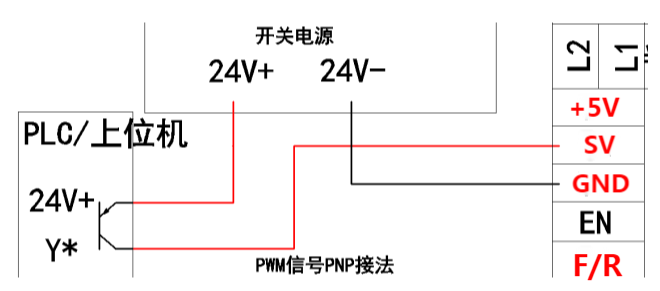

外接PWM信號調速：可使用外部數字信號調速：在 SV 與 GND 之間可以施加幅值為 5V，頻率為 1KHz~2KHz的脈寬數字信號（PWM）進行調速，電機轉速受其占空比線性調節。這時可以通過調整 R-SL電位器對 SV 數字信號幅值進行 0~1.0 比率 衰減處理，一般將 R-SL 調到 1.0，對 SV 輸入數字信號不做衰減處理。 5 RS485通訊調速 可以通過通訊方式以指令改變電機轉速。 使能控制

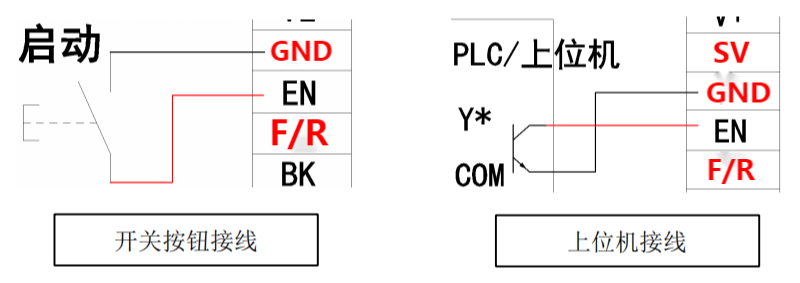

通過控制端子 EN 相對于 GND 的通、斷可以控制電機的運行和停止。當端子接通時電機運行反之電機停止。使用運行／停止端控制電機停止時，電機為自然停車，其運動規律與負載慣性有關。 方向切換控制（F/R）

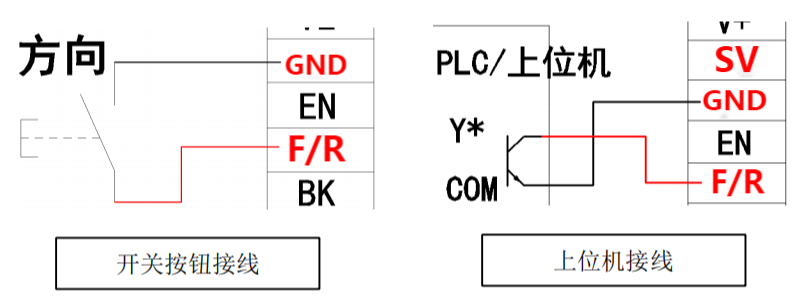

通過控制端子 F/R 與端子 GND 的通/斷可以控制電機的運轉方向。當 F/R 與端子 GND 不接通時，電機順時針運行（面對電機軸），反之則電機逆時針方向運轉；為避免驅動器的損壞在改變電機轉向時，應先使電機停止運動后，再操作改變轉向，避免在電機運行中進行運轉方向操作。 制動控制（BK）

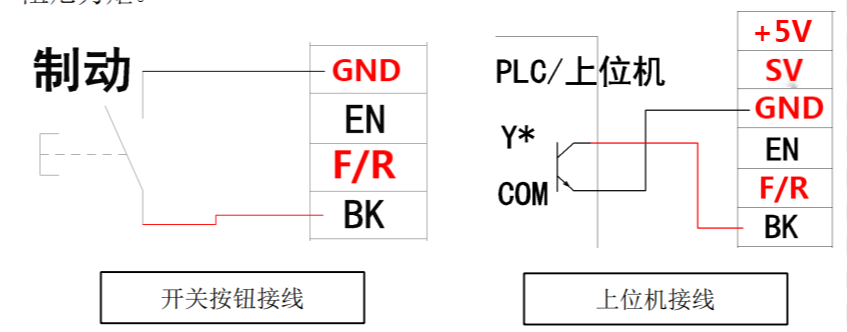

通過控制端子 BK 扮與端子 GND 的通、斷可以控制電機的制動停機。當控制端子 BK 與端子 GND 斷開時，電機運行，接通時電機快速制動停止，制動停機比自然停機快，具體停機時間與用戶系統的負載慣量有關。因制動停機對電氣和機械均有沖擊，如無特殊停機要求應采用自然停機。 485通訊控制

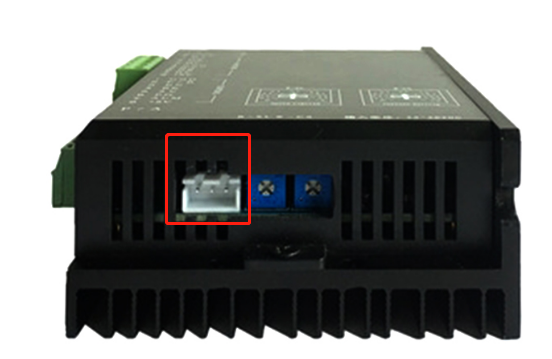

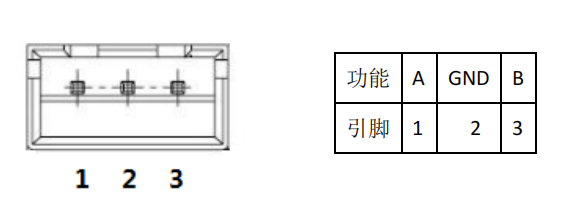

RS-485 通訊可以通過驅動常規 3 針 2.54 接線端口器進行通訊。常規 3 針 2.54 接線端口的引腳定義如下：
|
