57閉環驅動器我們?cè)谑褂玫倪^(guò)程中有的時候需要鏈接上位機或者電源燈做報警使用，那么這個報警信號這個有2個端口有ALM+和ALM-我們具體要怎么接線使用那。

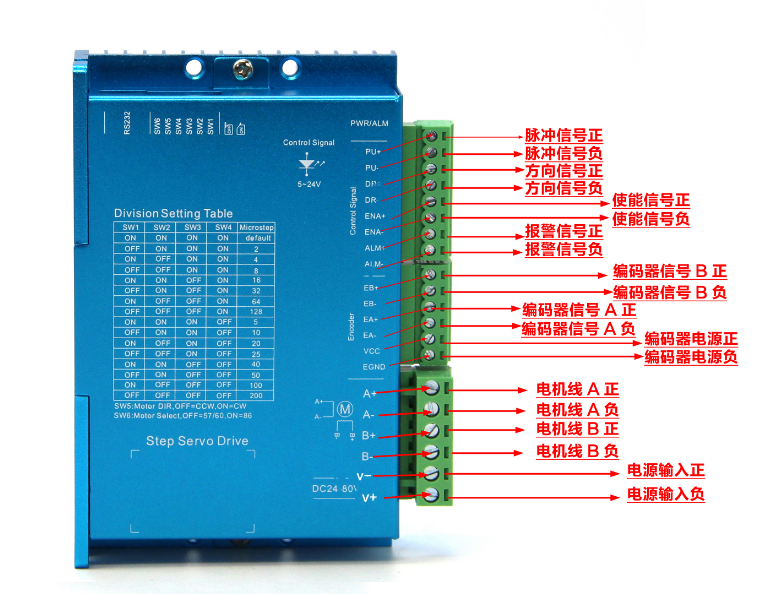

這個是閉環驅動器有報警正和負2個接口的，如果要接上位機或者控制器需要怎么接那，上位機一般都是低電平信號，就是0V信號的，我們?cè)?4V電源負極引出來一根線接ALM-上，在ALM+出一根線接到上位機或者控制器的輸入口上設置報警信號就可以了，驅動器報警后就會輸入信號給上位機或者控制器了。
接信號燈我們來看看怎么接，這回我們用高電平來接信號燈，那就是24V電源正引出一根線接ALM+在從ALM-出來一根線接信號燈的正極，信號燈的負極接24V-就可以了，這個時候上電信號燈是不亮的，驅動報警后信號燈長亮。
|
