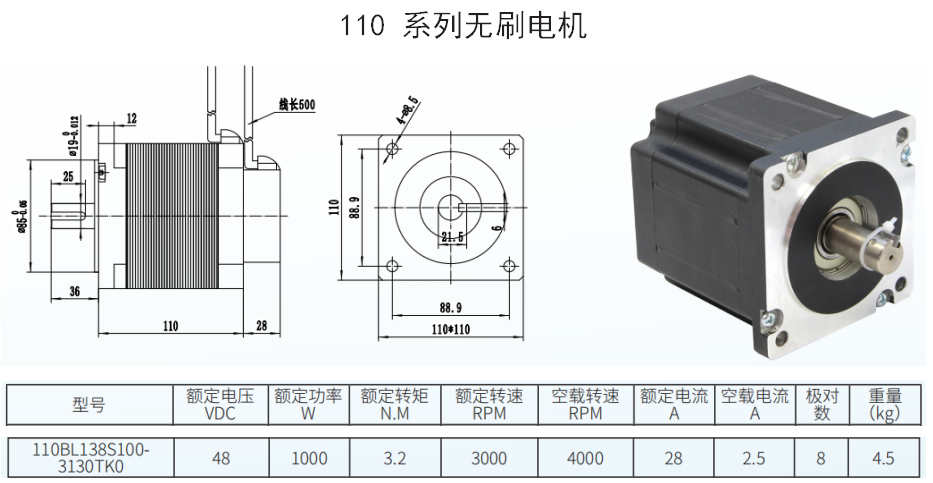

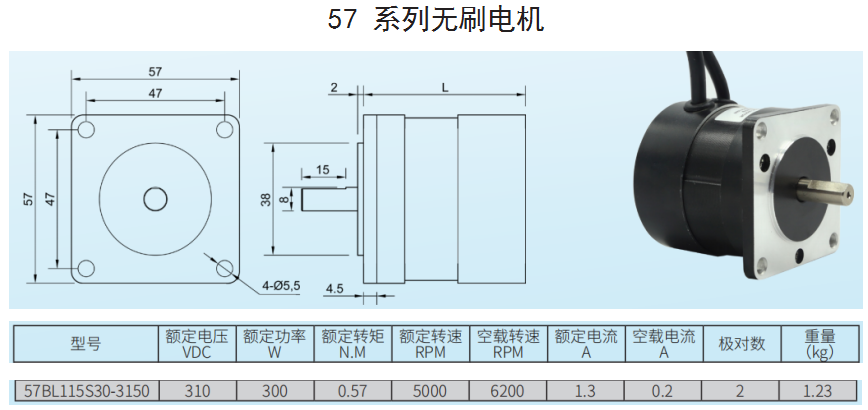

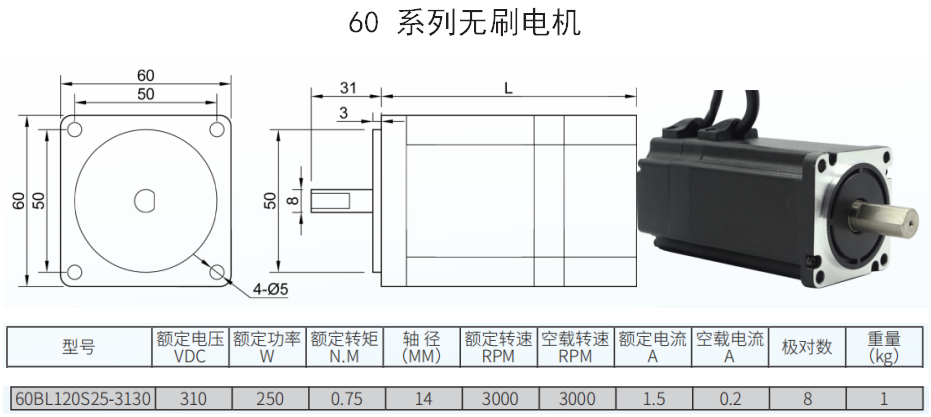

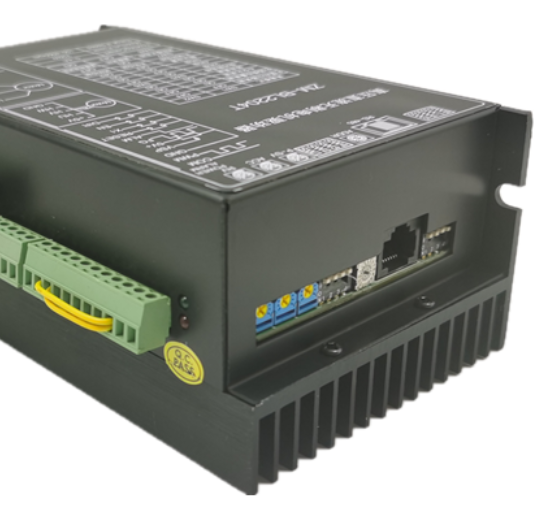

無刷驅動器ZM-7204A,交流電源供電，電源電壓在AC180V~250V，峰值電流4.0A,轉速可達4000rpm，加/減速時間、電機極數、****電流輸出均可設定，可實現內置電位器RV調速、外接電位器調速、外部模擬信號調速、脈沖頻率調速、PWM調速等調速方式，可實現EN（啟停）、DIR（換向）、X1 (剎車)、RESET(復位)信號等控制，具有測速信號脈沖（FG）、報警信號（ALM）等信號反饋功能，具有過壓、欠壓、過流、過溫、堵轉等保護功能，具有大扭矩、低噪音、低振動、高抗干擾性及快速響應等特性，產品可應用于針織設備、醫療設備、食品包裝機械、電動工具等一系列的電氣自動化控制領域。適配電機如下：

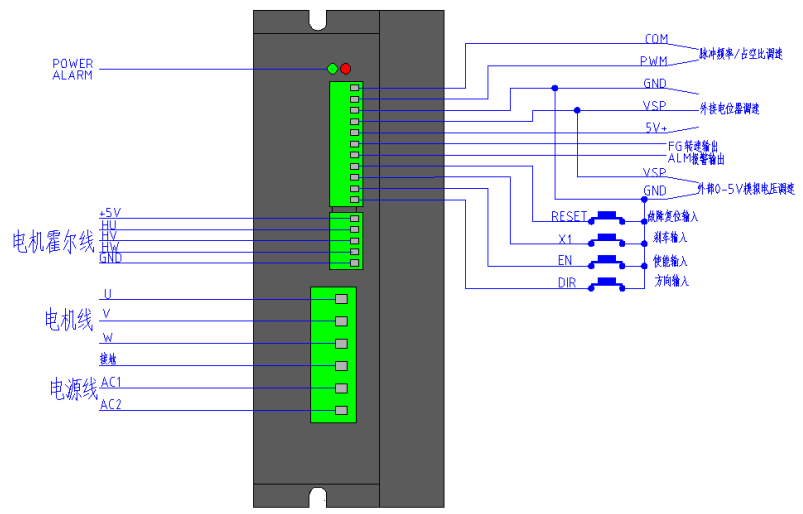

 驅動器接線圖

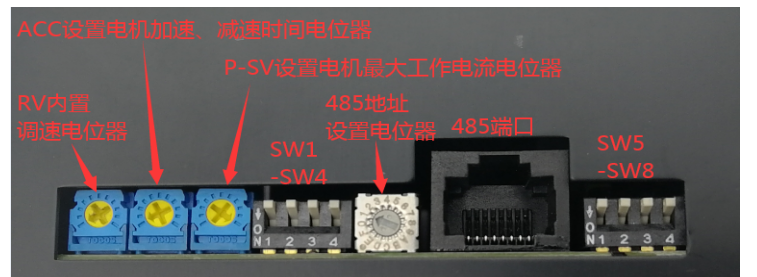

端口說明  撥盤功能
加/減速時間撥盤設定-ACC 通過左右旋轉電位器ACC設置電機的加速時間和減速時間，設定范圍：0.3-15秒，加速時間是電機從靜止?fàn)顟B(tài)到達額定轉速所需的時間，減速時間是電機從額定轉速到電機停止所需時間. 峰值輸出電流撥盤設定 P-SV 通過P-SV電位器設置峰值輸出電流，當負載突然變大的場合，輸出電流將被限定于設定值，降低電機轉速，保護電機不被損壞。峰值電流限定時間為3秒，超過3秒如負載依舊走高，將會報警，保護功能啟動，驅動器停止工作。 RS-485通訊 設置RS-485,可以通過上位機進行操作指令和各種參數的設定與讀取。通過ADDR撥碼選擇通訊地址。
常用撥碼開關設置 SW1、SW2:調速模式設置 SW5、SW6:電機極對數設置 SW7:開/閉環電機選擇 SW8:閉環模式選擇 撥盤功能設置
調速方式設置 1.內置電位器RV調速 內置電位器RV調速：撥盤設置SW1 OFF,SW2 OFF，旋轉內置調速電位器RV,順時針電機速度大，逆時針電機速度減（重點推薦）。 2.外接電位器調速

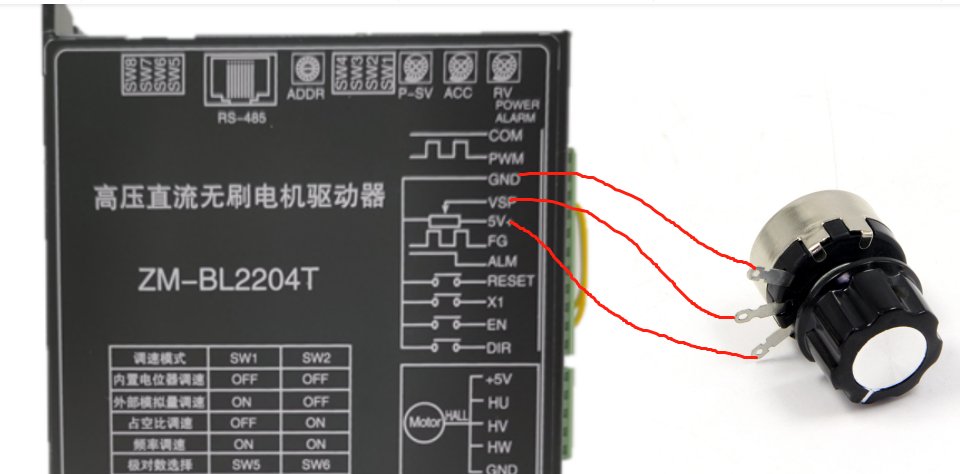

外接電位器調速：撥盤設置SW1 ON,SW2 OFF，使用電阻值為10KΩ的電位器，兩側的引出端分別接5V+和GND端口，中間的引出端接VSP端口，旋轉外接調速電位器改變電機轉速。 3.外部模擬電壓調速

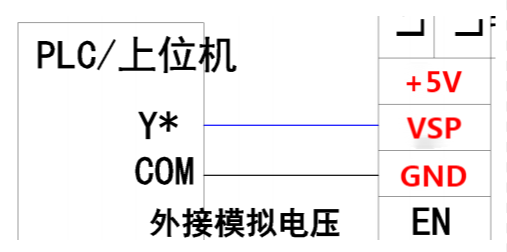

外部模擬電壓調速：撥盤設置SW1 ON,SW2 OFF，外部直流電源電壓范圍DC0-5V，VSP端口接外部直流電源正極，GND端口接外部直流電源負極，電機轉速隨外部直流電源電壓升高而加速（0-5V）. 4.外接PWM信號調速

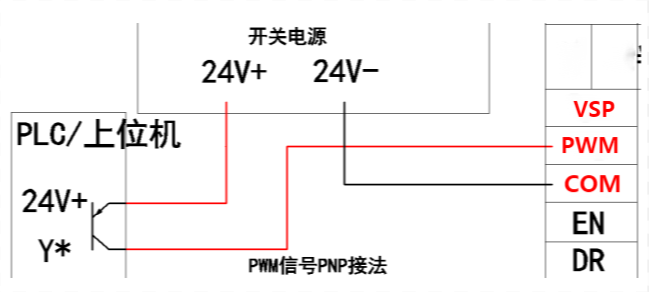

PWM調速：撥盤設置SW1 OFF,SW2 ON，外部脈沖輸入信號幅值5V頻率1-3KHZ占空比4-****，PWM端口接外部脈沖信號正極，COM端口接外部脈沖信號負極，電機轉速隨外部脈沖信號占空比增加而加速 5.外接脈沖頻率信號調速 脈沖頻率調速：撥盤設置SW1 ON,SW2 ON，外部脈沖輸入信號幅值5V頻率0.15-4KHZ占空比50%,PWM、COM端口接外部脈沖信號，電機轉速隨外部脈沖信號頻率升高而加速。 速度反饋（FG）

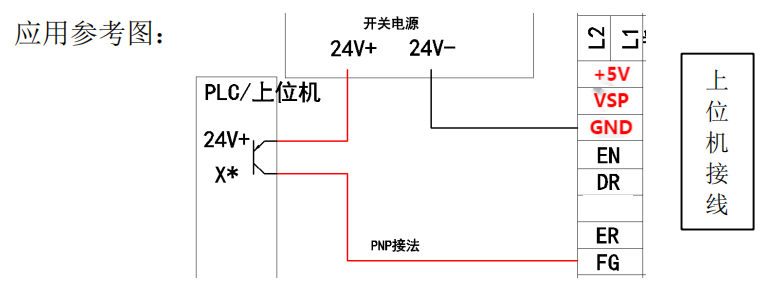

驅動器提供電機測速脈沖信號，此信號與電機轉速成正比，脈沖輸出方式為光耦隔離輸出。 電機轉速（RPM）=F÷N×60/3 F=用頻率表實際測得FG腳上的頻率HZ,N為電機極對數，8級電機就是4對級 例如：用戶選用4對級電機，則：當輸出FG信號為200Hz時，電機轉速＝200÷4×20＝1000轉/分。 驅動器狀態指示燈 驅動器正常工作時，綠燈閃爍，紅燈滅。當驅動器檢測到各種故障信號時，觸發內部光耦使ALM報警信號輸出端與GND控制信號電源地導通，從而使ALM報警信號輸出端成為底電平，同時驅動器停止工作，報警指示紅燈閃爍。
|
