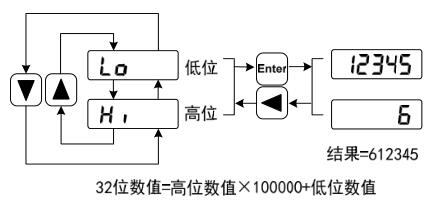

32 位二進制數值顯示[注 注 1]
32 位二進制數范圍是-2147483648～2147483647，采用低位和高位組合表示，
通過菜單選擇低位和高位，用圖中公式合成完整數值。
脈沖單位[注 注 2]
原始位置指令的脈沖是指輸入的脈沖個數，未經過電子齒輪變換。其他的項
目的脈沖單位是編碼器脈沖單位。以使用 2500 線編碼器為例：

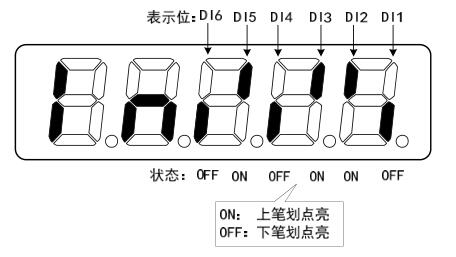

輸入端子 DI[注 注 3]

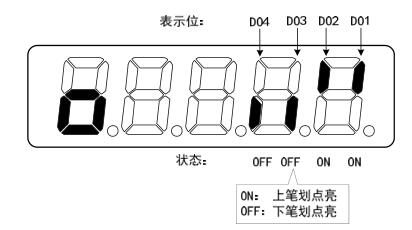

數碼管的豎線表示一位的狀態，豎線上筆劃點亮表示 ON，下筆劃點亮表示 OFF。  輸出端子 DO[注 注 4]
數碼管的豎線表示一位的狀態，豎線上筆劃點亮表示 ON，下筆劃點亮表示 OFF。

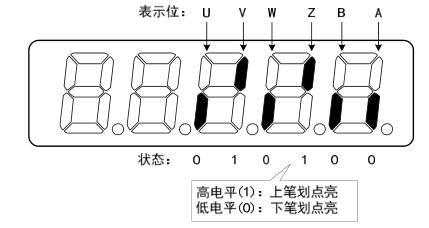

編碼器輸入信號[注 注 5]
數碼管的豎線表示一位的狀態，豎線上筆劃點亮表示高電平，下筆劃點亮表
示低電平。（注：****位置式編碼器，此顯示無意義）
轉子單圈位置[注 注 6]
表示轉子在一轉中相對定子所處的位置，以一轉為一個周期，編碼器最小分
辨率為單位，以編碼器 Z 脈沖為原點。

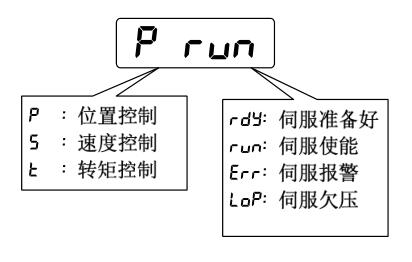

2500 線編碼器： 其范圍是 0～9999（10 進制），Z 脈沖出現時數值為 0。 控制方式/ 伺服狀態[注 注 7]
D18CN 顯示內容代表當前的控制模式和伺服狀態，SD300 驅動器開機時會自
動顯示控制模式/伺服狀態并持續 10 秒（按任意鍵可退出該顯示模式），之后自
動跳轉顯示電機速度 R 0�？刂颇Ｊ胶退欧顟B(tài)具體含義如下：
報警代碼[注 注 8]
無報警顯示兩減號。有報警顯示報警號，并閃爍。報警出現時，顯示器會自
動進入狀態監視并顯示報警號，但可以通過鍵盤進行其他操作，當其不處于監視
狀態時，則最右邊數碼管的小數點閃爍表示有報警存在。具體示例如下：

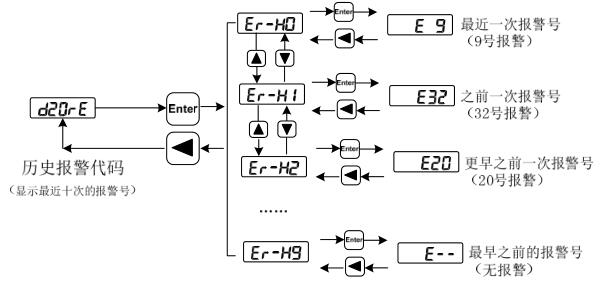

歷史報警代碼[注 注 9]
歷史報警代碼顯示驅動器最近 10 次的報警內容，無報警顯示兩減號，有報
警顯示報警號。報警出現時，驅動器會自動更新并存儲報警號。歷史報警代碼查
看操作和具體顯示內容說明如下：
歷史報警代碼清除方法如下：在無報警的情況下，先設置參數 Pr119 為 4，
再按下述步驟操作，可將歷史報警代碼全部清除。
|
