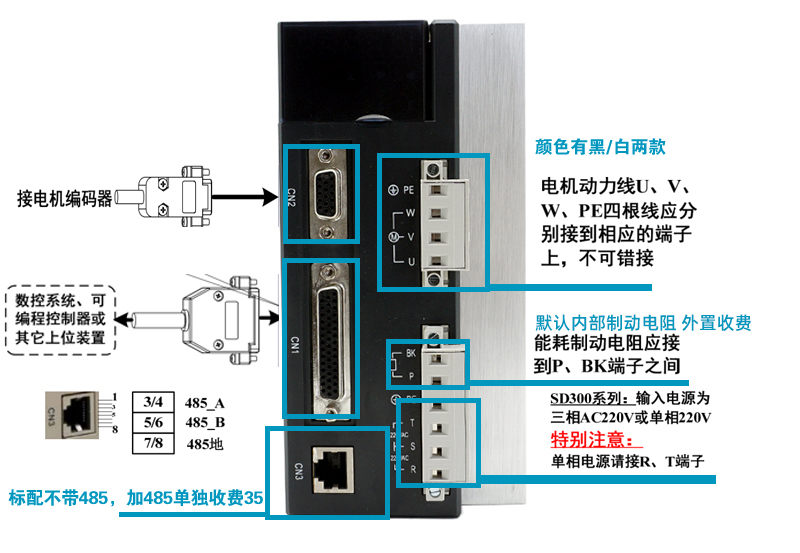

接線說明
接線注意事項：
接線材料依照電線規格使用。
電纜長度，指令電纜 3m 以內，編碼器電纜 20m 以內。

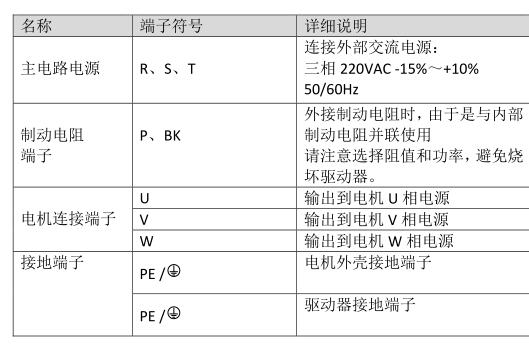

檢查 R、S、T 的電源和接線是否正確，220V 伺服請勿接到 380V 電源上。
電機輸出 U、V、W 端子相序，必須和驅動器相應端子一一對應，接錯電機
可能不轉或飛車。不能用調換三相端子的方法來使電機反轉，這一點與異步電動機完全不同。
必須可靠接地，而且單點接地。
裝在輸出信號的繼電器，其吸收用的二極管的方向要連接正確，否則會造成故障無法輸出信號。
為了防止噪聲造成的錯誤動作，請在電源上加入絕緣變壓器及噪聲濾波器等裝置。
請將動力線(電源線、電機線等的強電回路)與信號線相距 30cm 以上來配線，不要放置在同一配線管內。
請安裝非熔斷型斷路器使驅動器故障時能及時切斷外部電源。

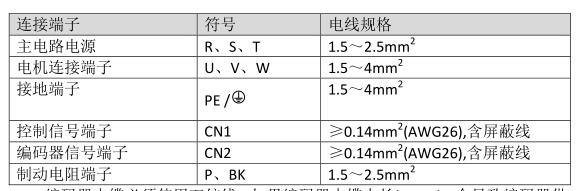

電線規格
編碼器電纜必須使用雙絞線。如果編碼器電纜太長(>20m)，會導致編碼器供
電不足，其電源和地線可采用多線連接或使用粗電線。
CN1 控制信號端子
CN1 控制信號端子提供與上位控制器連接所需要的信號，驅動器型號不同，
使用的插座類型也不同。信號包括：
6 個可編程輸入，4 個可編程輸出；
脈沖指令輸入（位置指令、速度指令）；
模擬量指令輸入（速度指令、轉矩指令）；

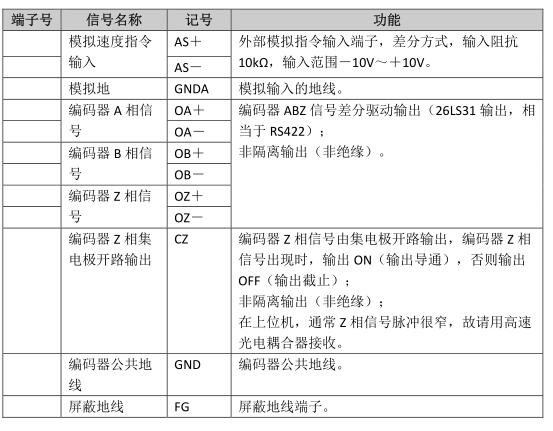

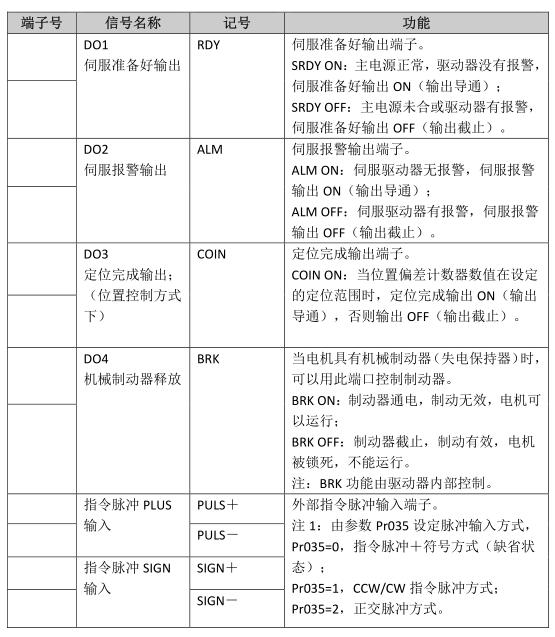

編碼器信號輸出。 CN1 端子信號說明
特別注明： DI1~DI6 為可編程輸入口，由參數 Pr100~Pr105 配置其功能；DO1~DO4
為可編程輸出口，由參數 Pr108~Pr111 配置其功能；參數配置詳見第 5 章 5.4.2
節，具體功能說明詳見第 5 章 5.5~5.6 節，下表所示為出廠缺省配置。

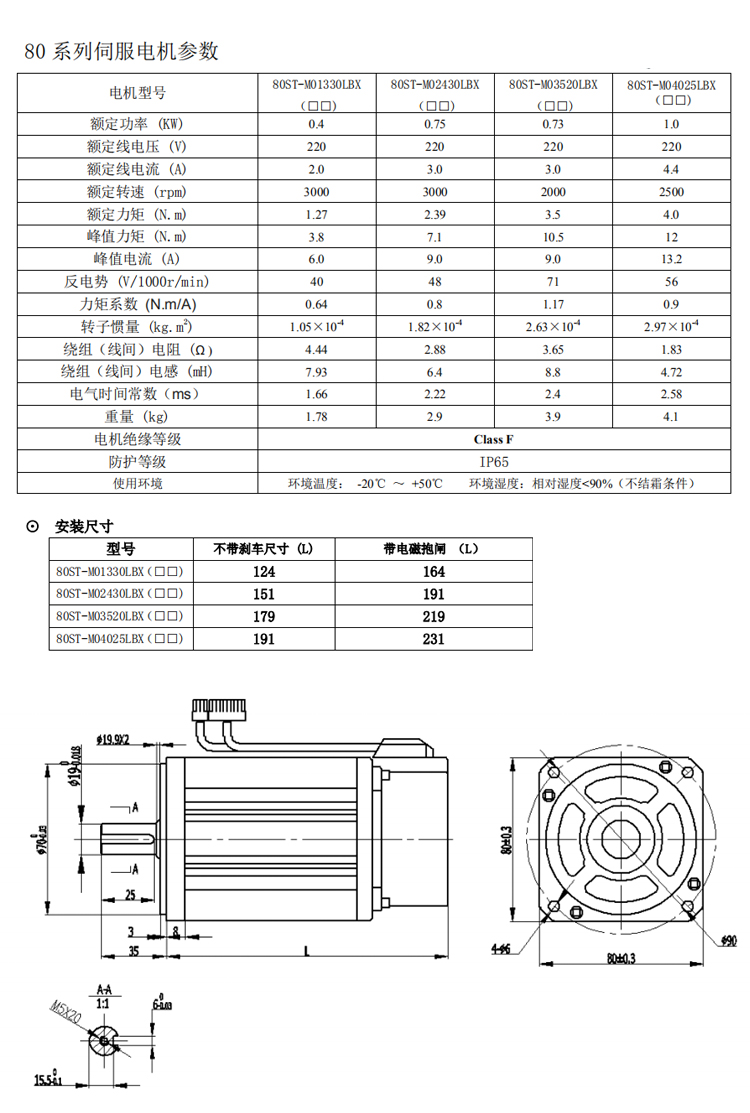

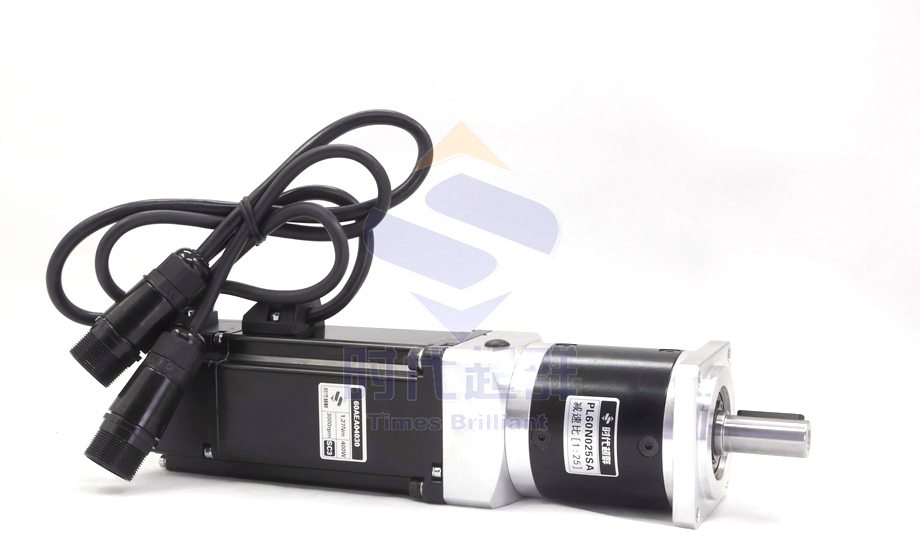

80系列電機尺寸圖
|
