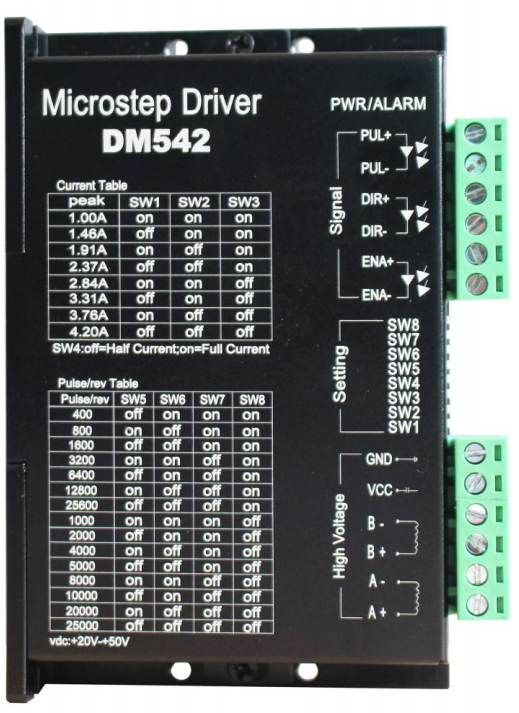

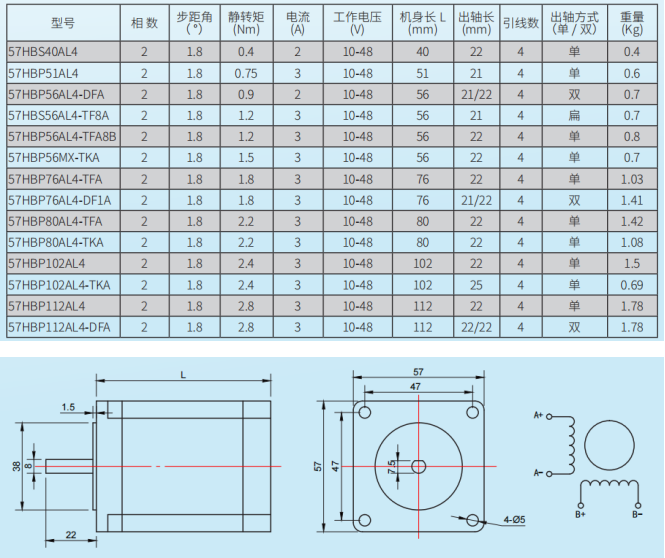

步進電機驅動器DM542-LS直流電源供電，電壓范圍20-50VDC，峰值電流4.2A,細分可達25000步/圈（即細分125），5-24V信號兼容，無需外接電阻，具有過熱、過流、欠壓鎖定、輸入電壓防反接保護等功能。適合各種小中型自動化設備和儀器，例如：雕刻機、打標機、切割機、激光照排、繪圖儀、數控機床、拿放裝置等。適配電機如下： 57步進電機產品規格：

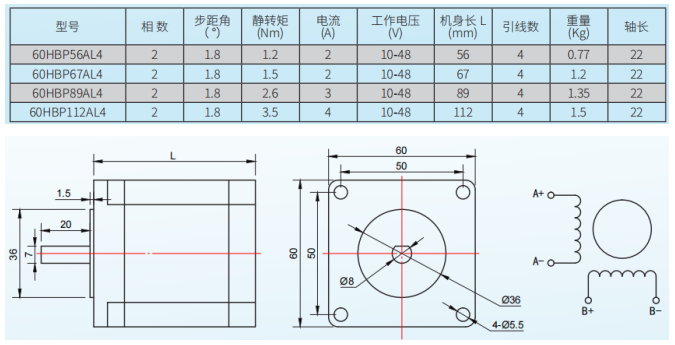

60步進電機產品規格：

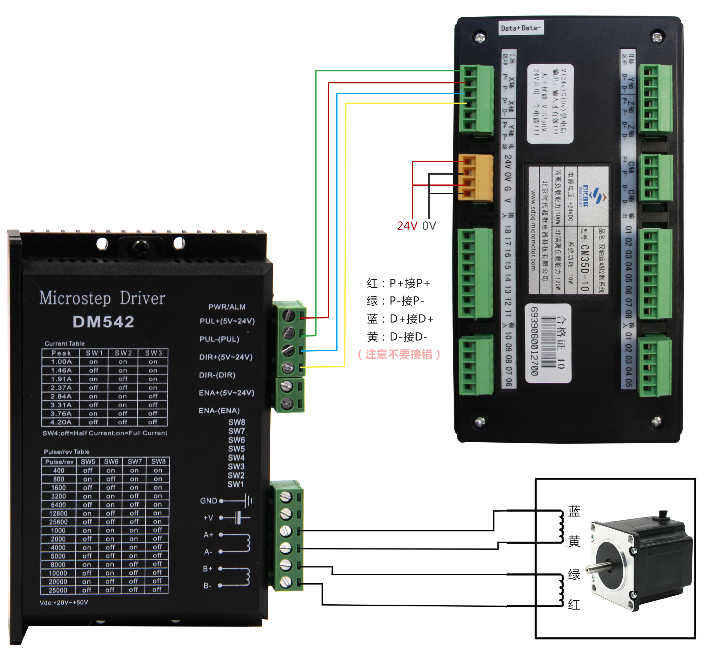

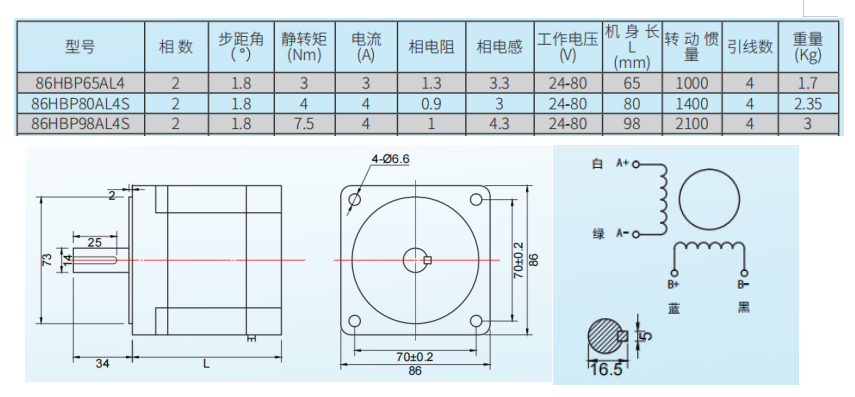

86步進電機產品規格： 驅動器接線圖

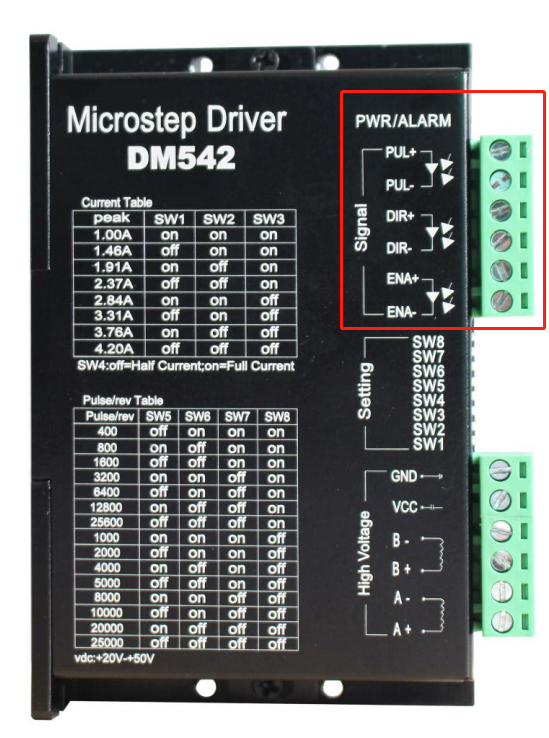

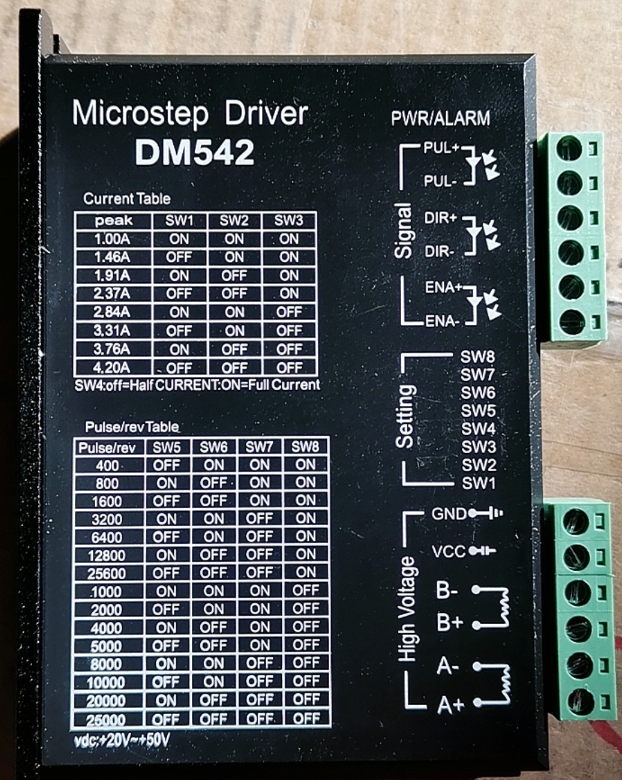

驅動器端口

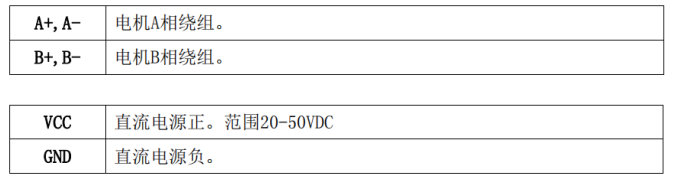

電機電源端口
供電電壓和輸出電流的選擇 （1）供電電壓的設定 一般來說，供電電壓越高，電機高速時力矩越大。越能避免高速時扭矩不夠造成的卡機失步。但另一方面，電壓太高會導致過壓保護，電機發熱較多，甚至可能損壞驅動器。在高電壓下工作時，電機低速運動的振動會大一些。 （2）輸出電流的設定值 對于同一電機，電流設定值越大時，電機輸出力矩越大，但電流大時電機和驅動器的發熱也比較嚴重。具體發熱量的大小不僅與電流設定值有關，也與運動類型及停留時間有關。原則上如溫度很低（<40℃）則可視需要適當加大電流設定值以增加電機輸出功率（力矩和高速響應）。 ●四線電機：輸出電流設成等于或略大于電機額定電流值； 控制信號端口

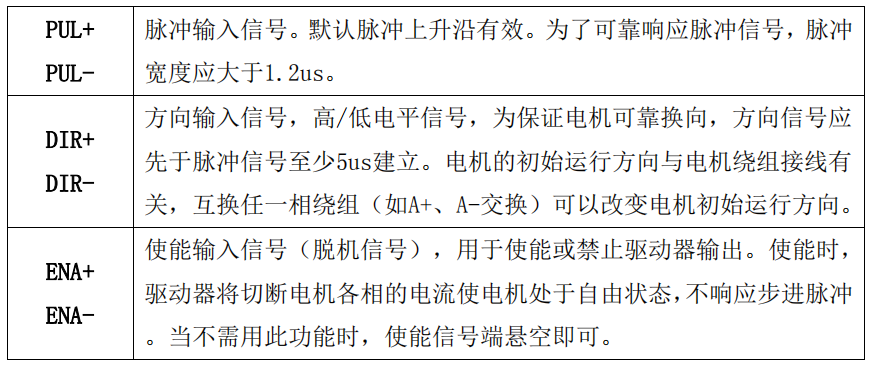

端口說明

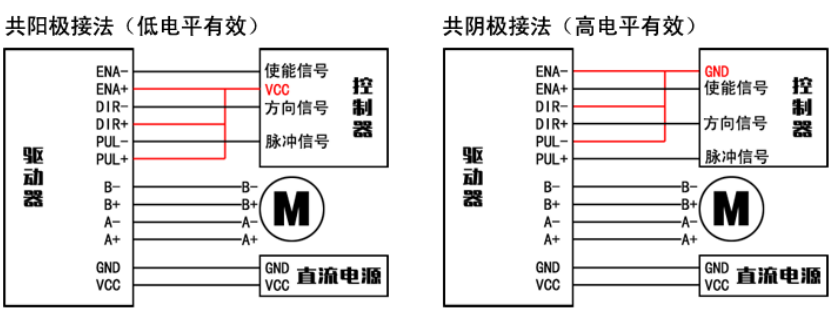

控制信號接線方式

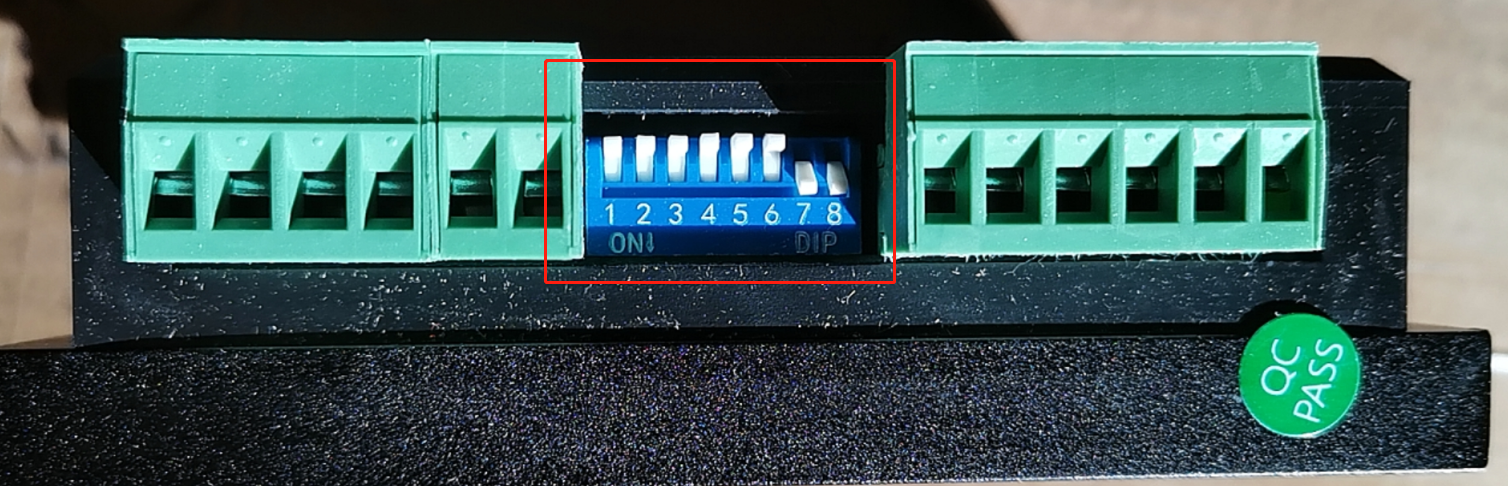

注意： 1. 圖中控制器與驅動器的VCC和GND盡量不要共用。 2. ENA 端可不接。ENA 有效時電機轉子處于自由狀態（脫機狀態），這時可以手動轉動電機轉軸，做適合您的調節。手動調節完成后，再將ENA 設為無效狀態，以繼續自動控制。 撥碼開關電流、細分設定

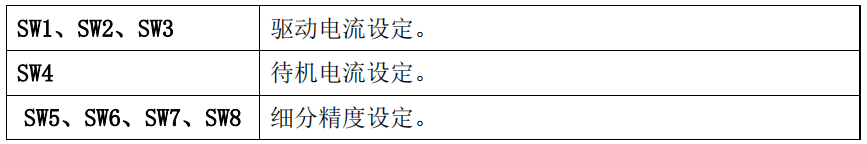

驅動器采用八位撥碼開關設定細分、運行電流。詳細描述如下：

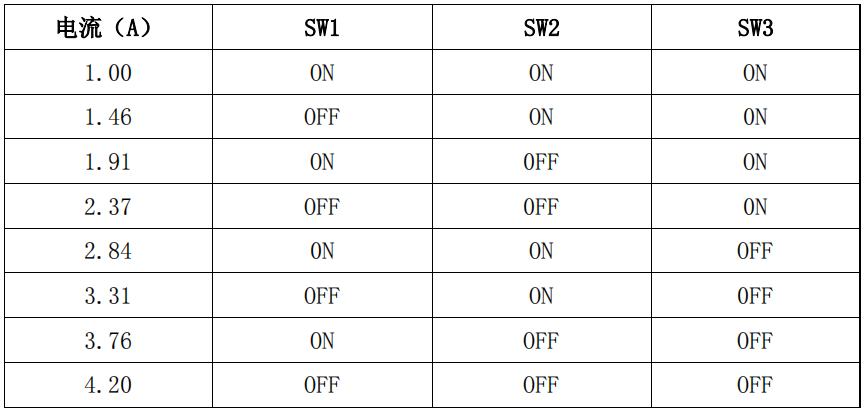

工作（動態）電流設定

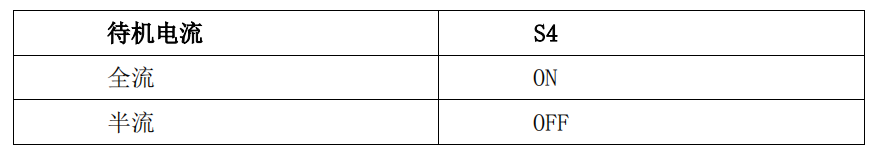

待機電流設定

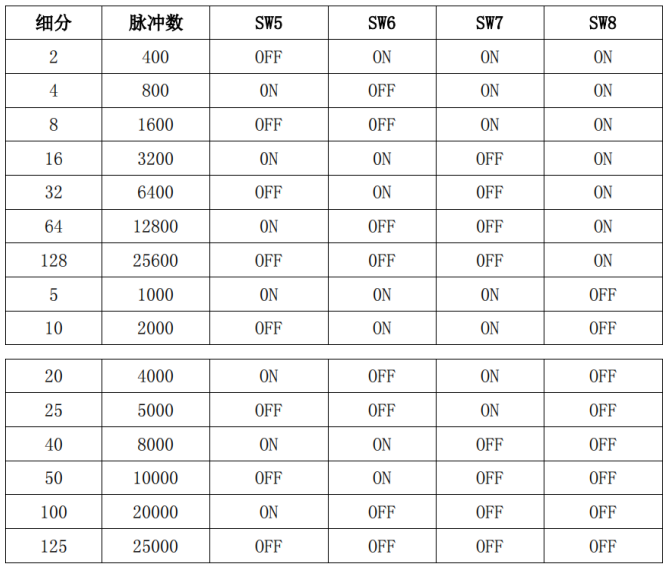

細分設定

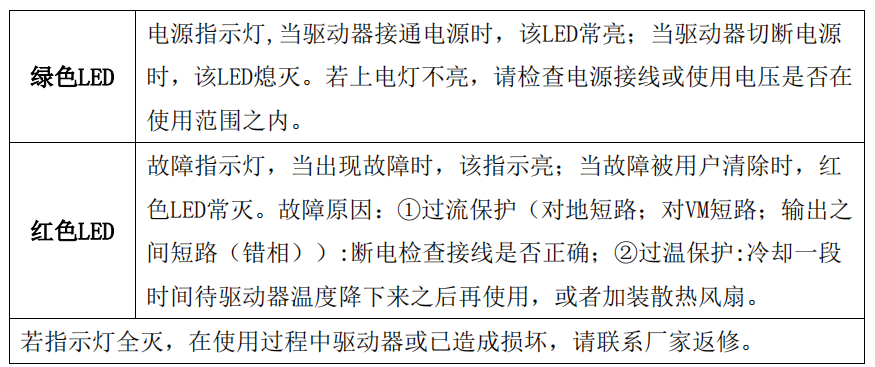

狀態指示燈
適配直流電源
|
