時代超群無刷驅動器ZM-6618簡介和一些使用方法ZM-6618是我公司基于****BiCD工藝集成電路開發的高性能直流無刷控制器(驅動器),具有體積小、發熱低、可靠性高、壽命長、易于使用等特點。 產品特點: 高集成度高可靠性無刷直流(BLDC)電機控制器 三相全橋,PWM 方波驅動控制 過流保護措施,過載時立即關斷輸出及時保護電機 純硬件設計,高速度,高抗干擾能力 寬幅電壓兼容 DC12-60V 低發熱,大功率

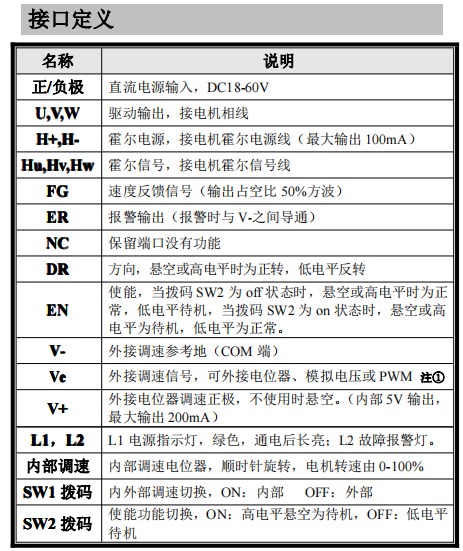

主要功能: 欠電壓(≤15V)、過壓 60V 堵轉 3 秒自動關斷輸出 霍爾錯誤保護 輸出 18A,過流關斷輸出 支持內置電位器、外接電位器、模擬電壓和 PWM 調速 帶有使能、平滑切換方向、報警輸出、速度反饋功能,靈活配合常開、常閉控制系統 具有緩啟動功能,避免電流過沖,有效保護電機 緩啟動時間多檔定制(0S、1S、3S、10S)默認 1S
使用外部調速的時候sw1撥碼調成OFF,外接10K電位器調速,需將電位器接 到驅動器的V+、Ve、V-接口;通過旋轉 電位器來調節電機轉速(Ve接電位器的中間腳)

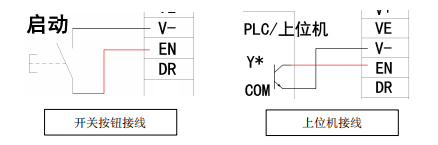

使用內部使能sw1調成ON 內部調速電位器順時針由低旋轉至****,電機轉速由0-**** 控制信號應用使能控制 當使能信號輸入高電平(EN懸空狀態)。 SW2 ON,驅動器待機,電機停止轉動; SW2 OFF,驅動器工作,電機恢復轉動。 當使能信號輸入低電平情況下,(EN與V-短接)。 SW2 ON,驅動器工作,電機恢復轉動; SW2 OFF,驅動器待機,電機停止轉動。

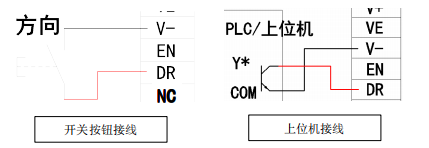

方向控制 DR輸入高電平(DR懸空狀態),電機正向轉動; DR輸入低電平(DR與V-短接),電機反向轉動。 DR切換狀態時驅動器將自動執行能耗制動0.5S。
