SD300系列伺服電機驅動器接線注意事項

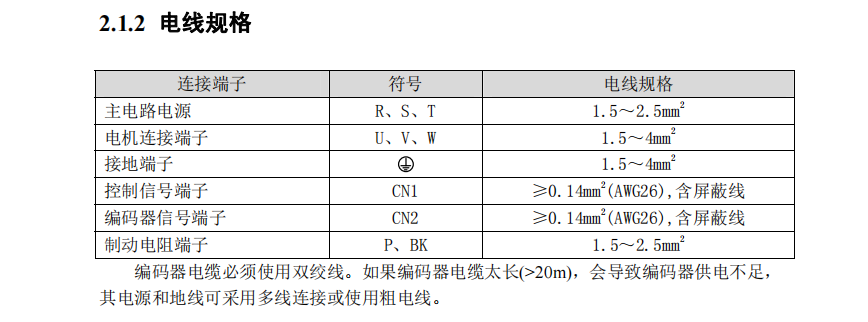

SD300系列伺服電機驅動器接線注意事項 1 接線材料依照電線規格使用。
2 電纜長度，指令電纜3m以內，編碼器電纜20m以內。
3 檢查R、S、T的電源和接線是否正確，220V伺服請勿接到380V電源上。
4 電機輸出U、V、W端子相序，必須和驅動器相應端子一一對應，接錯電機可能不轉或飛車。不能用調換三相端子的方法來使電機反轉，這一點與異步電動機完全不同。
5 必須可靠接地，而且單點接地。
6 裝在輸出信號的繼電器，其吸收用的二極管的方向要連接正確，否則會造成故障無法輸出信號。
7 為了防止噪聲造成的錯誤動作，請在電源上加入絕緣變壓器及噪聲濾波器等裝置。
8 請將動力線(電源線、電機線等的強電回路)與信號線相距30cm以上來配線，不要放置在同一配線管內。
9 請安裝非熔斷型斷路器使驅動器故障時能及時切斷外部電源。
