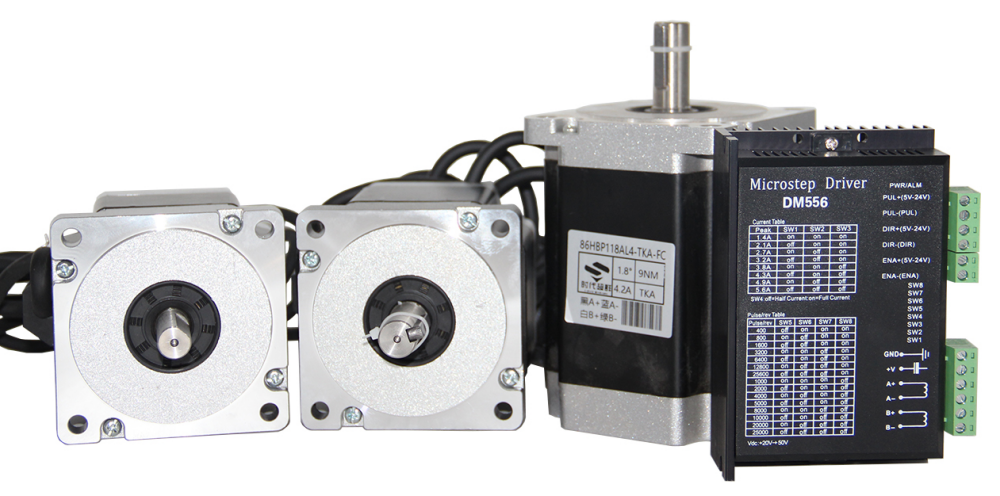

時代超群兩相低壓步進驅動器DM556-YS-YNN
2022年3月24日


兩相低壓步進驅動器DM556-YS,直流電源供電,范圍+20V—+50V,峰值電流5.6A,可設置128細分的控制精度 ,控制信號5-24V信號兼容,無需外接電阻,客戶可以根據自身需要手動設置電流運行模式,全流亦或半流,一般設置成半流,可以讓電機運行更平穩,內置過熱,過流,過壓檢測,保護驅動器穩定運行。適合各種運動控制領域自動化設備和儀器,例如:3D 打印機、激光加工設備、 雕刻設備、醫療設備、測量設備、電子加工設備、紡織服裝設備等。適配電機如下:

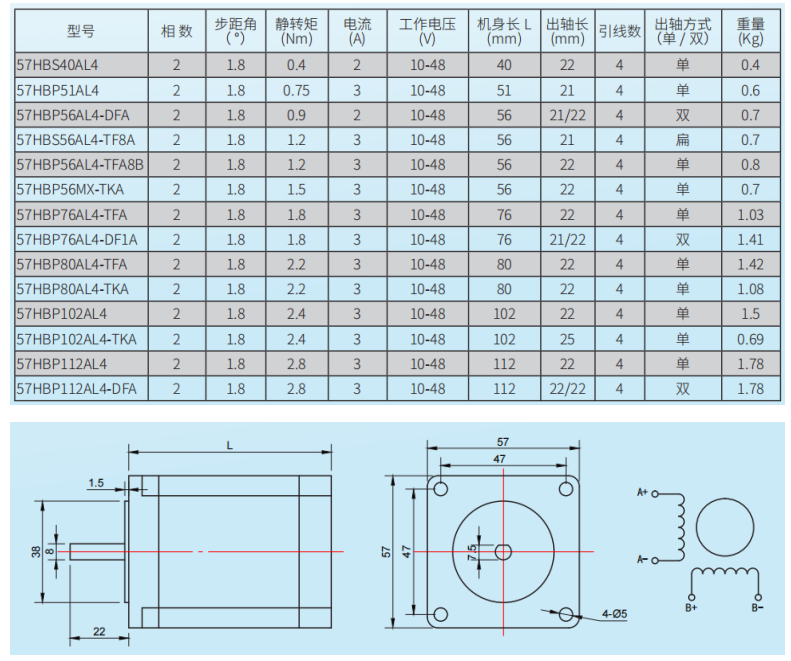

57電機尺寸規格:

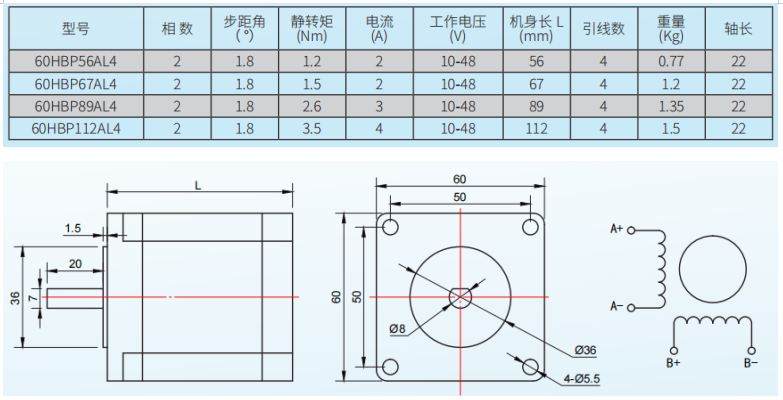

60電機尺寸規格:

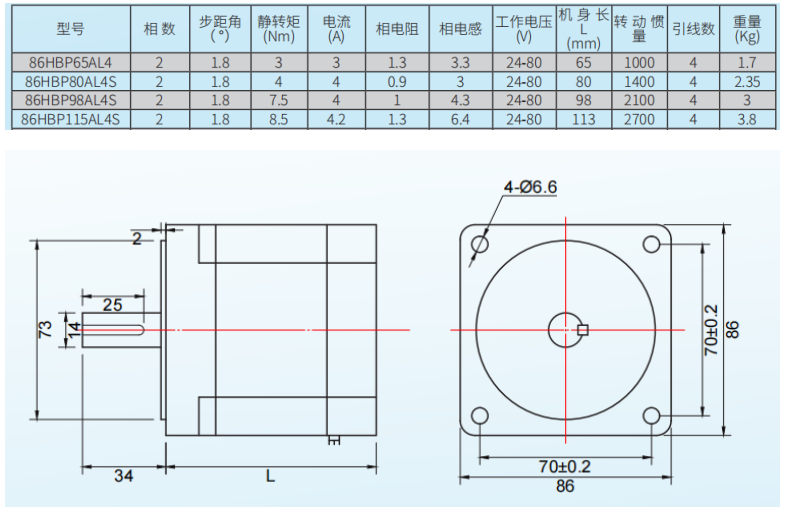

80電機尺寸規格:


驅動器接線圖:


驅動器接口

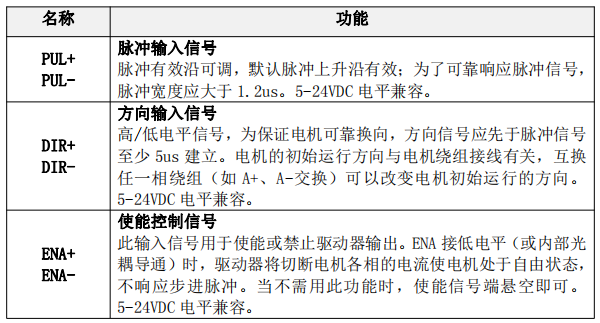

控制信號接口


一般使能信號外接一個開關來控制電機啟停,使能導通,電機軸處于自鎖狀態,不能手動轉動,外部脈沖不能控制電機;使能斷開,電機軸處于自由狀態,可以手動轉動電機軸,外部脈沖可以控制電機;

使能信號不用的時候,懸空即可

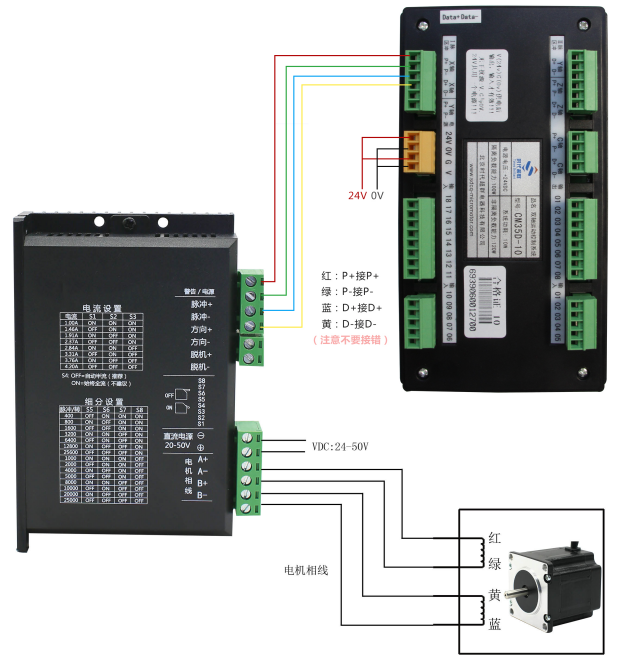

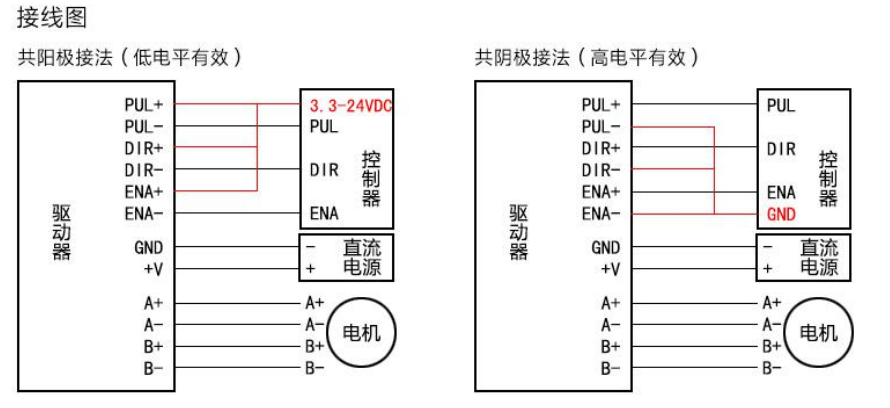

控制信號接線圖


參數設定

驅動器采用八位撥碼開關設定動態電流,全流\半流,細分精度,詳細描述如下:

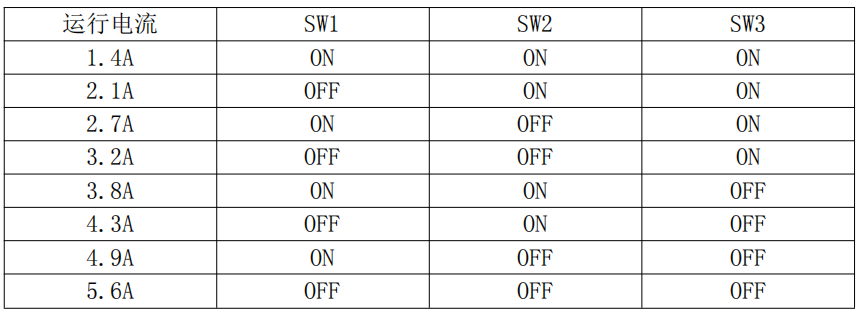

運行電流設定


電流設定一般都依據使用電機額定電流設置

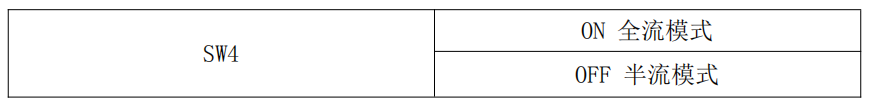

待機電流設定

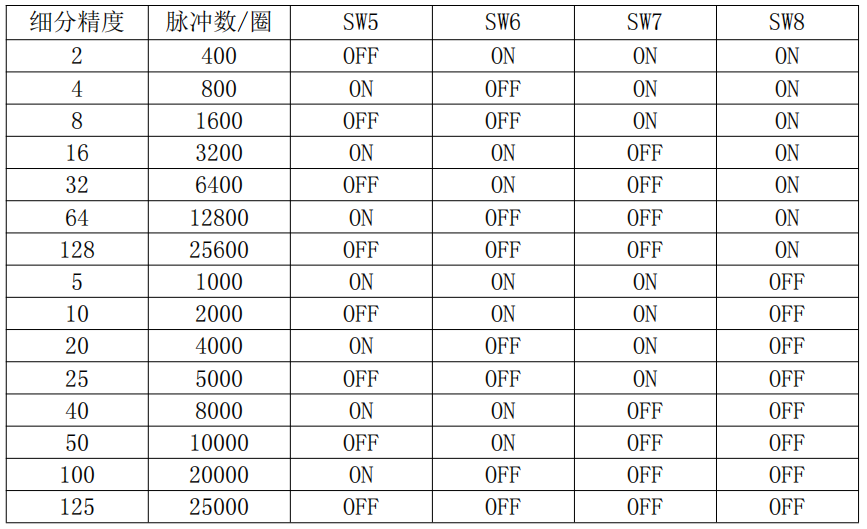

細分精度設定


電機運行速度=控制脈沖頻率/(200*細分值)rps

以發送脈沖數5000HZ,細分?jǐn)?shù)1000為例,驅動器接收到5000HZ脈沖,電機以細分?jǐn)?shù)1000HZ/圈轉動,轉速為5轉/秒,一分鐘即為300轉,這個實際上只是一個理論上的數據,由于步進電機在接收脈沖過程中,很難避免不丟步, 實際轉速會比這個數會略小。
