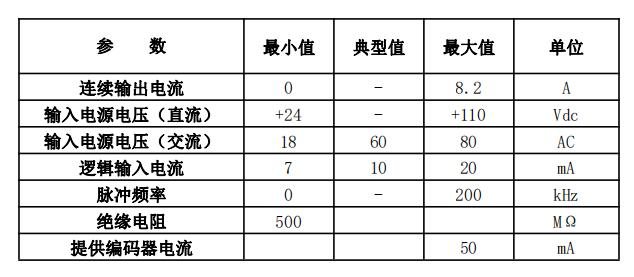

ZDM-860AJ驅動器的參數說明 ZDM-2HA860AJ新一代數字式步進閉環驅動器，采用先進的矢量型閉環控制技術，****克 服傳統開環步進電機丟步的問題，并且顯著提高步進電機的高速性能、降低電 機的發熱程度和減小電機的振動，進一步的提升設備的工作速度和精度，降低 設備的能耗。此外，在電機出現連續過載時，驅動器會輸出報警信號，具有與 交流伺服系統同樣的可靠性。適配的電機安裝尺寸與傳統的 (57/60) 和 86 系 列步進電機完全兼容，傳統開環步進驅動方案可以做到無縫升級，相對于交流 伺服系統具有極高的成本優勢。 本驅動器適合于各種中小型自動化設備和儀器，例如：木工雕刻機、線束 加工機、激光切割機、高速繪圖儀、小型數控機床、自動化裝配設備等。在要 求噪音小、運行平穩、高速度響應的設備中應用效果特佳。 技術特點 u 采用飛思卡爾全新 32 位電機專用控制芯片； u 采用先進的矢量型閉環控制技術，電機運行更平穩、精度更高； u 精確的位置及速度控制，滿足苛刻的應用要求； u 根據負載情況采用變流控制技術，降低電機發熱； u 具有高動態響應能力，縮短電機加減速時間； u 通過串口外接手編盒調節系統參數，操作方便簡單； u 靜態電流和動態電流可以任意設置（0～8.2A 范圍內）； u 可適配驅動(57/60)、86 系列混合式閉環步進電機； u 光電隔離信號輸入/輸出； u 脈沖響應頻率 200KHz； u 提供 15 檔通用細分選擇； u 提供與各種脈沖源相匹配的電子齒輪（任意細分值）； u 具有過流、過熱、過壓和跟蹤誤差超差等保護； 電氣指標

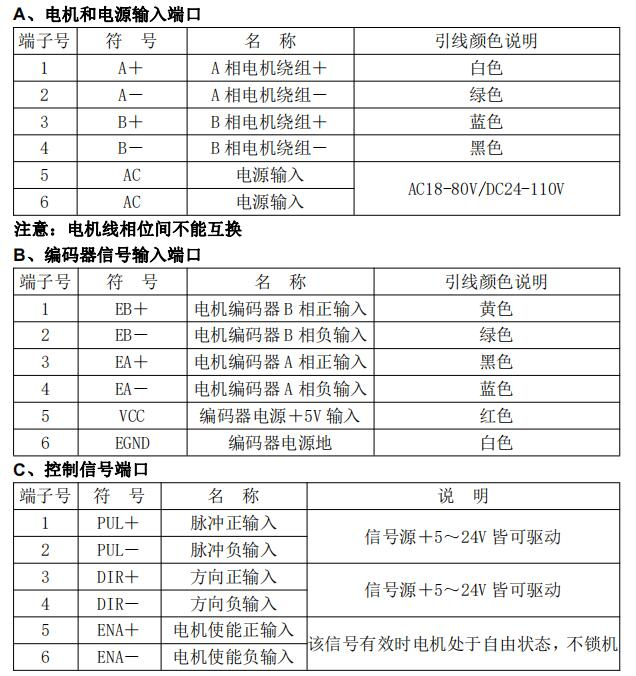

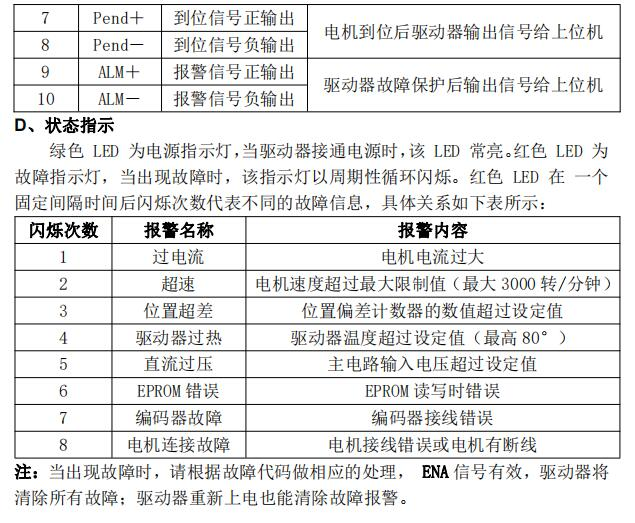

驅動器端口介紹
細分設定

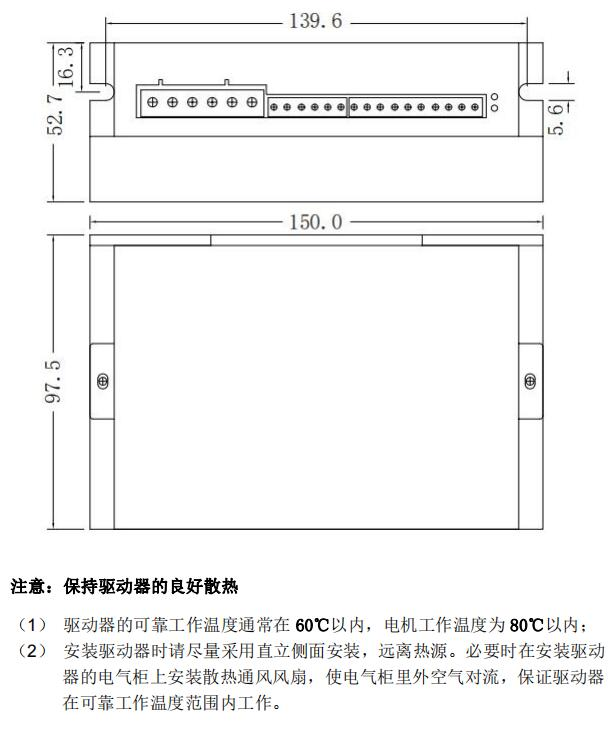

機械安裝尺寸圖（單位 mm）
