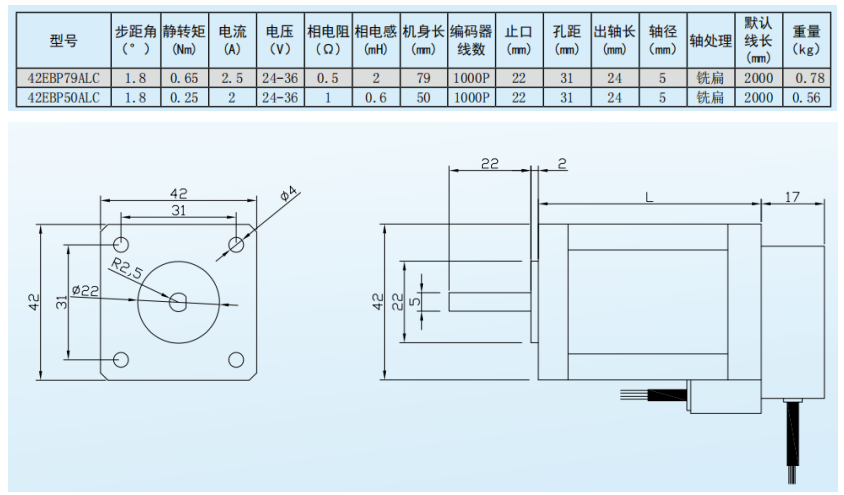

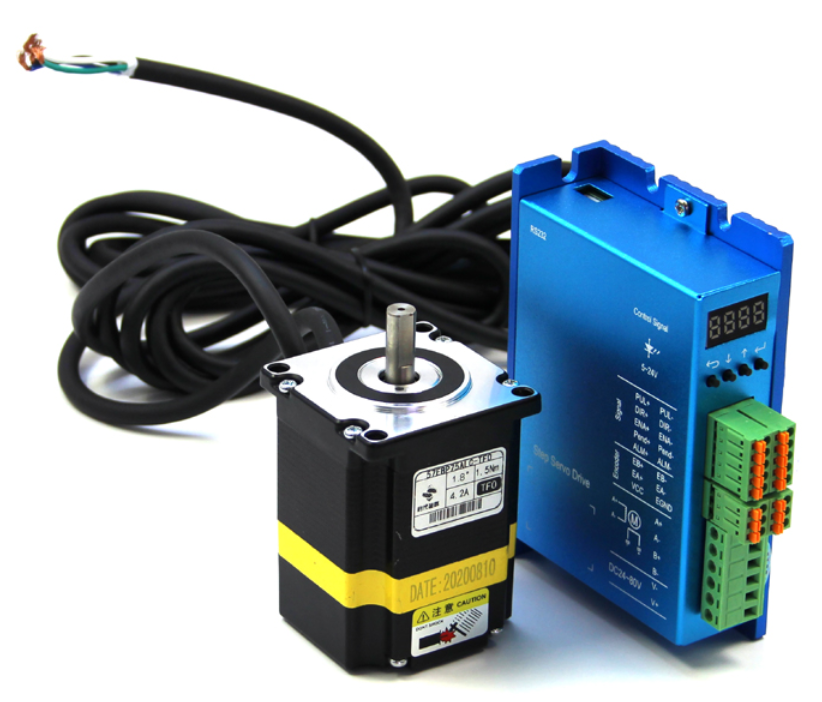

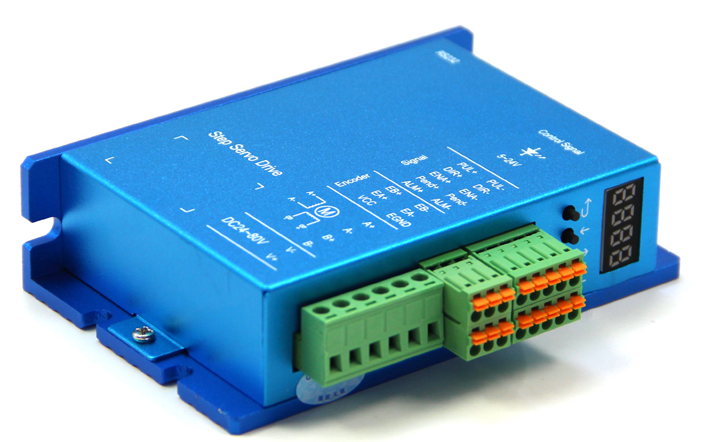

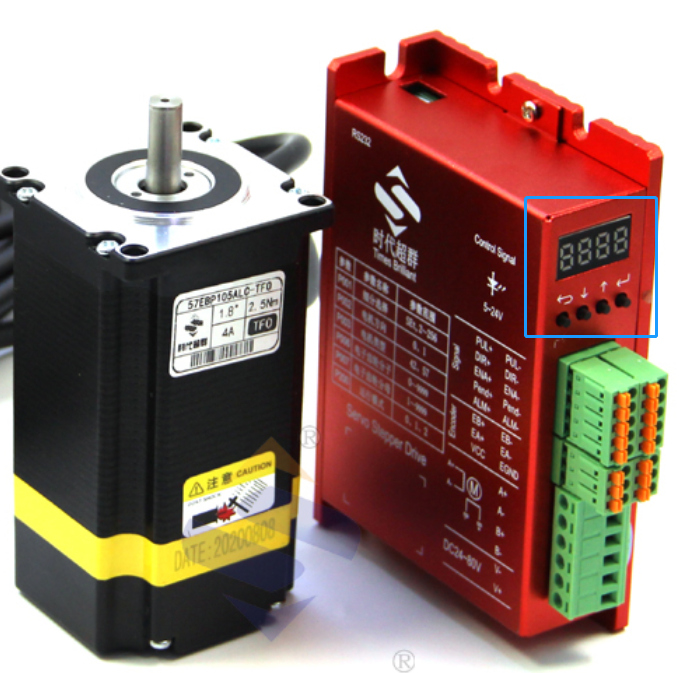

帶數顯閉環驅動器HBS57AJ-XH輸入電源電壓24-80VDC,峰值電流6.0A,脈沖響應頻率 ****可達200KHz；**** 256 細分（51200 脈沖/轉），四位LED 數碼管顯示，位置控制模式和速度控制模式可選，具有過流、過熱、過壓和跟蹤誤差超差等保護，適配電機如下： 42閉環電機尺寸規格：

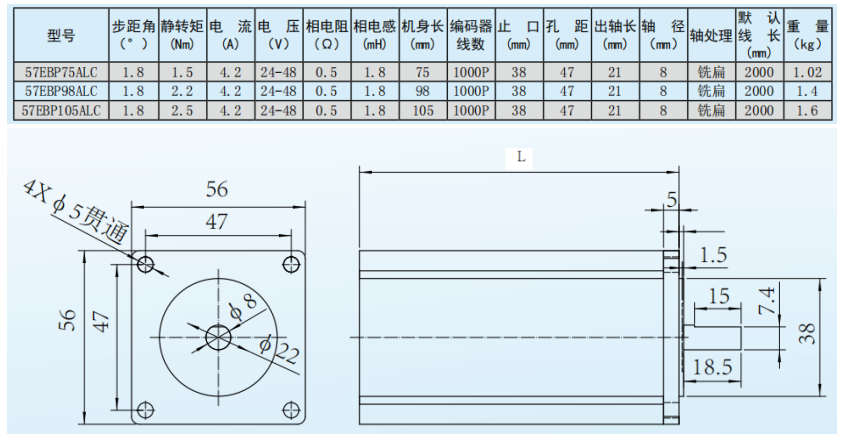

57閉環電機尺寸規格:

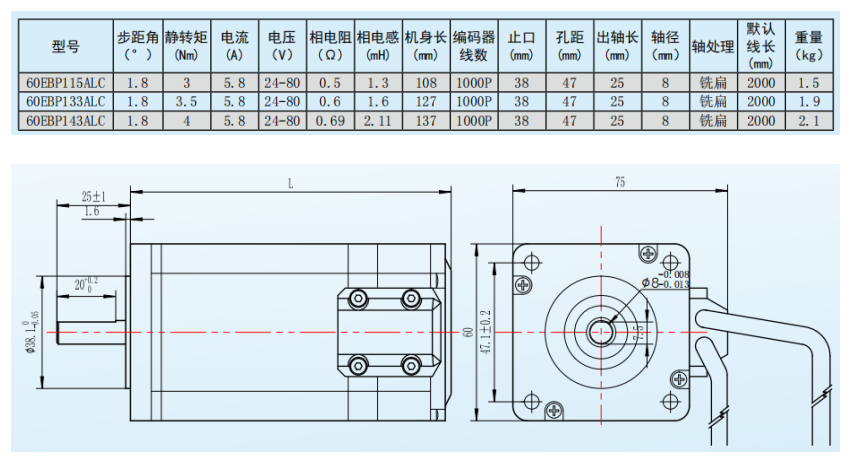

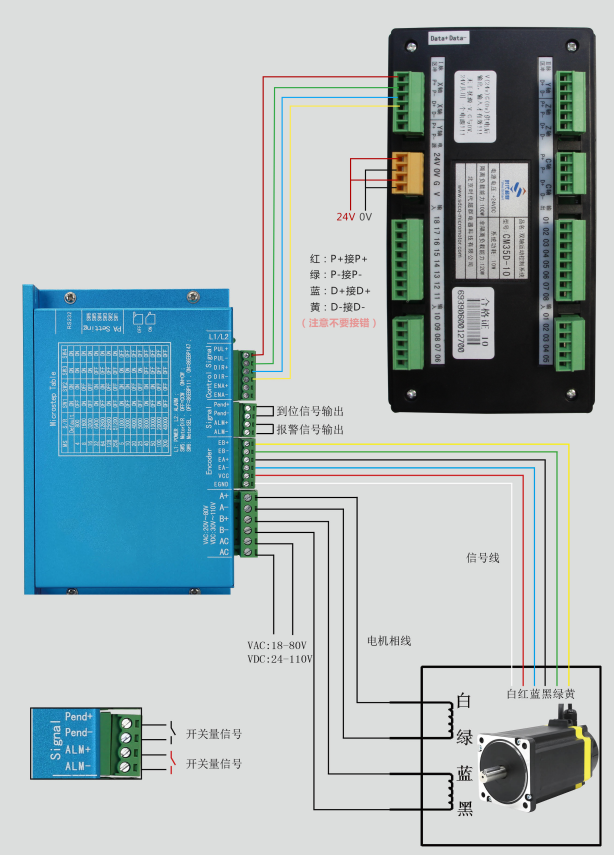

60閉環電機尺寸規格：  驅動器接線圖：
閉環驅動器接口：

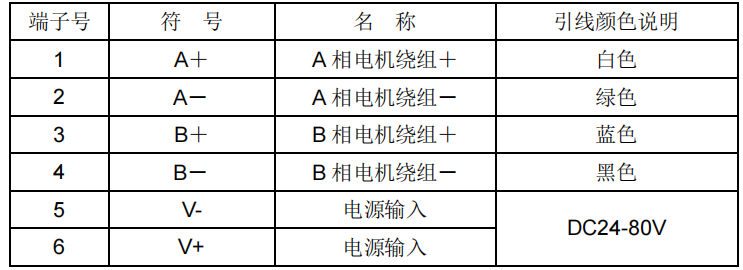

端口定義、引線顏色說明 電機和電源輸入端口

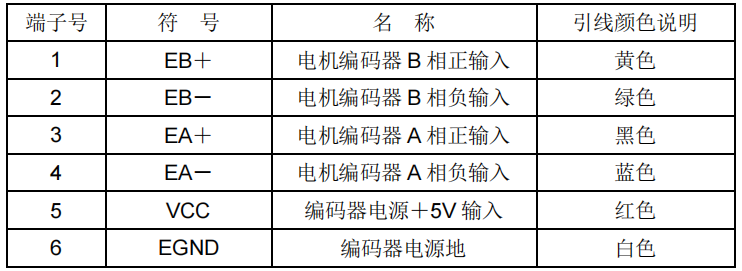

注意：電機線相位間不能互換 編碼器信號輸入端口

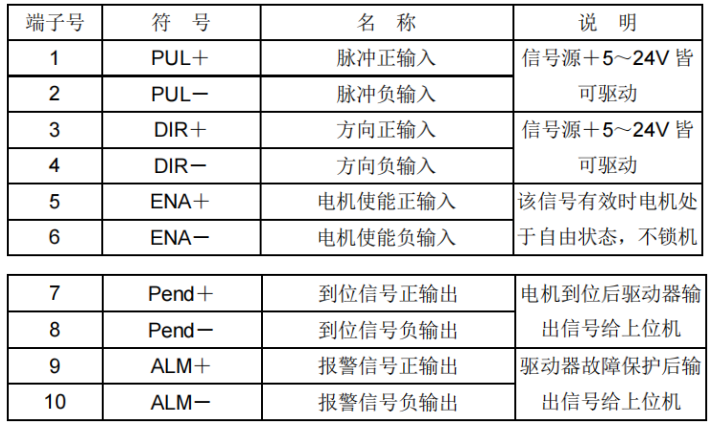

控制信號端口

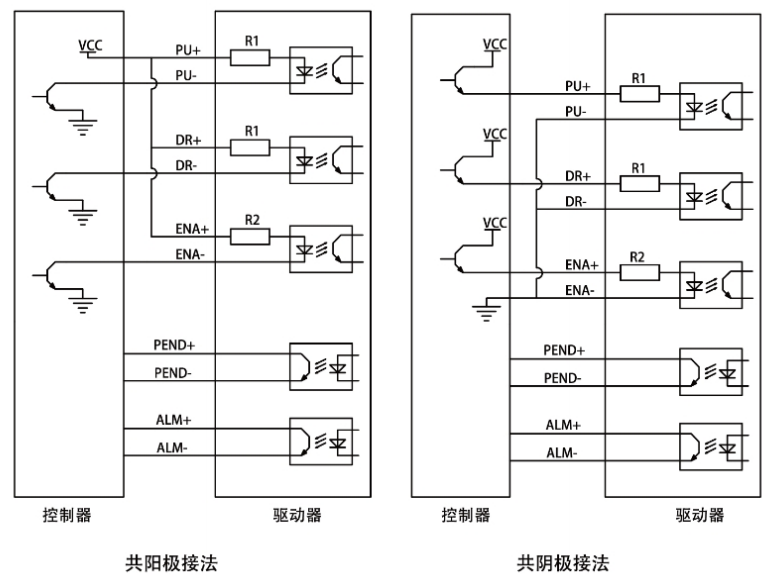

注：驅動器故障時，ENA 信號有效，驅動器將清除所有故障。 控制信號接口電路圖
驅動器控制面板：

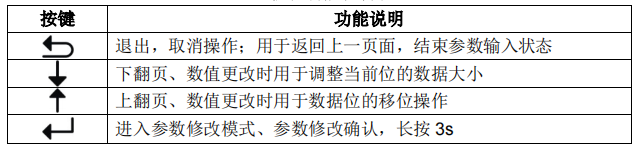

驅動器的操作面板由 4 個 LED 數碼顯示器和 4 個按鍵組成，用來顯示系統各種狀態、參數設置等。 按鍵功能說明表

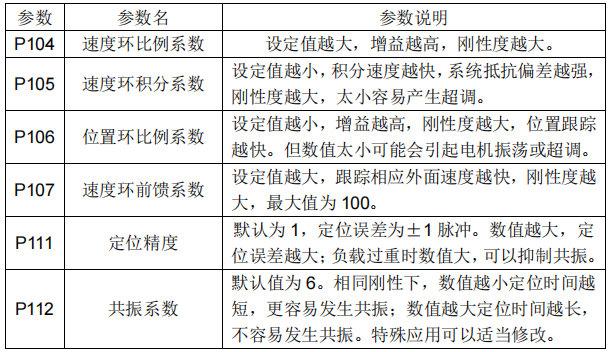

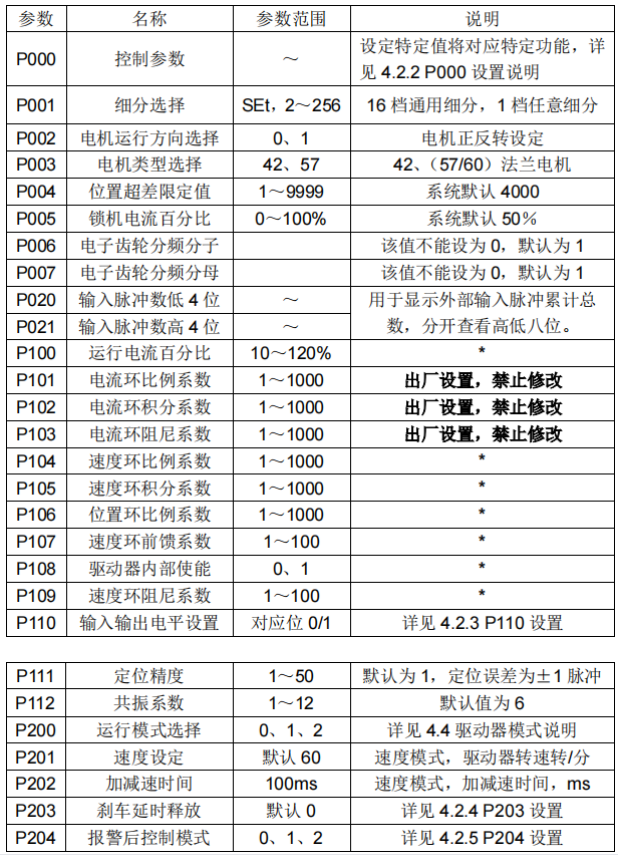

驅動器上電時會顯示當前版本號，3 秒后顯示當前驅動器的狀態（待機運轉速度 0，有故障時顯示當前的故障代碼）。進入正常工作模式時，實時顯示電機的轉數（轉/分鐘），當電機反轉時，數碼管最左邊位（****位）閃爍；發生多個故障報警時，輪流閃爍顯示對應的故障代碼。 參數功能說明 驅動器提供 2 組參數供用戶操作，其中 P0 組參數用于設置常規參數值（如細分、鎖機電流，電機類型等），P1 組參數用于設置驅動器的性能參數值，詳見下表：

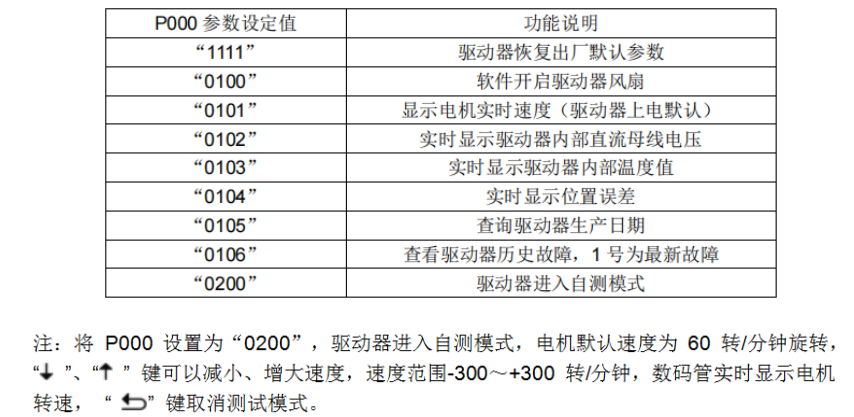

注意：驅動器出廠默認的電流環參數，速度環參數，位置環參數為配套電機****參數，客戶一般不需要修改。如客戶應用環境特殊可以在專業人員指導下修改帶 * 參數，以達到****使用效果。 P000 參數說明 P000 為控制參數，設定特定值將對應特定功能，驅動器上電參數默認為 “0000”，下表列出設定特定數值對應的功能。

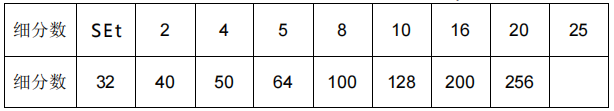

P001驅動器內部細分表（P001 內部的值)

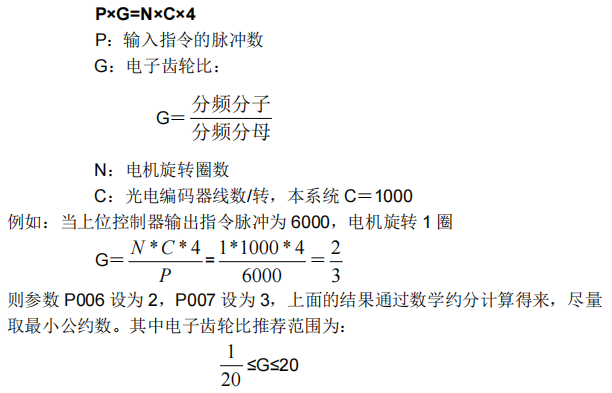

注意： 1、上位機在計算脈沖當量時請用細分表格里的細分數×200，得到單位為脈沖/轉的細分值。 2、閉環驅動系統不能簡單的以更換電機線來改變電機的運轉方向，如果電機運行方向與給定方向不一致時，更改參數 P002 里的值來進行換向。 3、當 P001 里選擇的細分值為 SEt 時，驅動器細分采用電子齒輪變量來定義。通過電子齒輪可以定義輸入到驅動器的單位脈沖命令，使傳動裝置移動任意距離。上位控制器所產生的脈沖命令不需要考慮傳動系統的齒輪比、減速比或是電機編碼器線數�？梢院芊奖愕呐c各種脈沖源相匹配，以達到理想的控制分辨率（角度/脈沖）。 計算公式：
部分參數修改說明如下表：

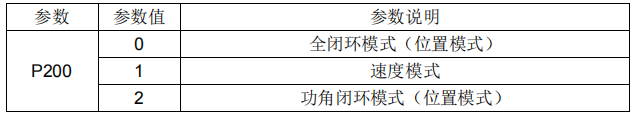

P200驅動器模式設置 P200 參數，驅動器可設定三個運行模式，如下圖：

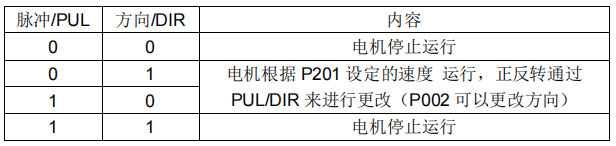

*參數設置完以后，驅動器需要重新上電，設置才生效。 全閉環模式 P200 設置為“0”時，該模式帶電流環，速度環，位置環控制。 速度模式 P200 設置為“1”時，驅動器運行于速度模式。P201、P202 在速度模式下有效。P201 設定電機的轉速，轉/分鐘。P202 設定加、減速時間，單位 Ms�？刂品绞饺缦卤硭荆�

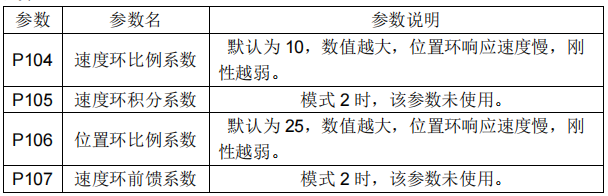

功角閉環模式-位置模式 P200 設置為“2”時，驅動器運行于功角閉環模式。在該模式如下參數有差異。
模式 0、模式 2，P104 、P105、P106、P107 使用相同的參數標號，參數分開存儲，模式切換時互相不受影響�；謴湍J參數時，兩種模式參數都會被恢復出廠值。注意：切換模式后，驅動器需要重新上電。 P110 參數說明-IO 口電平設置 P110 為輸入輸出 IO 口電平設置，參數值默認為“0000”說明如下：

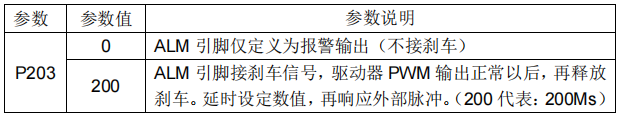

P203 參數說明-剎車設置 當電機接有剎車時，剎車信號由 ALM 報警輸出引腳來控制。P203 控制剎車釋放延時：

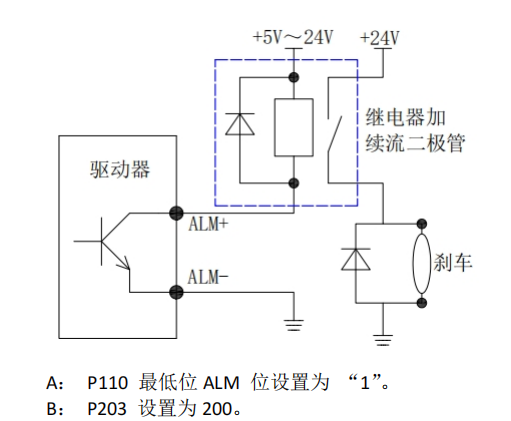

帶抱閘電機接線方法： 由于抱閘線圈動作時會產生比較大的浪涌電流，如果將抱閘線圈直接接入驅動器的輸出口，會導致驅動器輸出口光耦損壞，所以必須使用繼電器作為中繼控制。由于抱閘線圈和繼電器線圈均是感性負載，建議加上續流二極管，二極管型號可選用普通整流二極管（如：IN4007）另外，二極管極性切不可接反。 建議客戶使用固態繼電器，就無需加續流二極管，固態繼電器優點：響應速度快，無需加二極管，通斷不會發出聲音： 繼電器接線參考下圖：

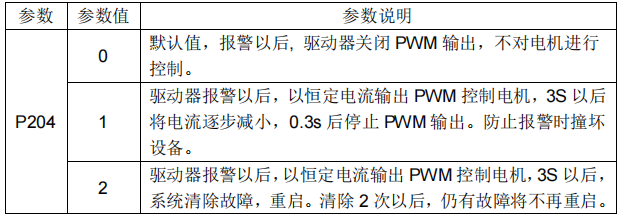

P204 參數說明-報警設置 P204 驅動器報警后控制模式設置，默認值為 0，說明如下：

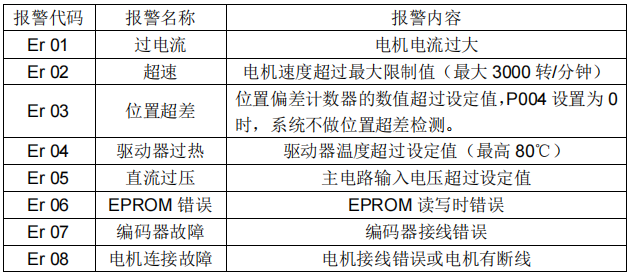

注：過流報警時候，設定任何值都不再有 PWM 輸出。當 P204 設置為 1 時，系統出現非 01 報警，驅動器不立即釋放電機，可以防止工件由于慣性撞擊風險。 驅動器報警代碼 驅動器發生故障報警時，會閃爍顯示相應的故障代碼，如果有多個報警發生，將輪流顯示。 報警代碼一覽表

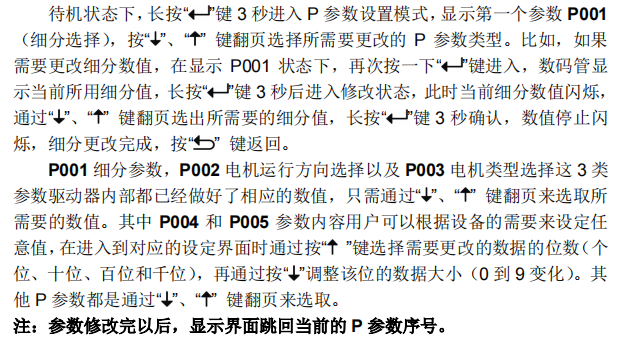

參數設置 參數修改
|
